Coffret d'alimentation projecteurs de piscine Piccolo PIMT -

Coffret Piccolo PIMT : alimentation 12V sécurisée pour projecteurs de piscine, en 100, 300 ou 600 VA

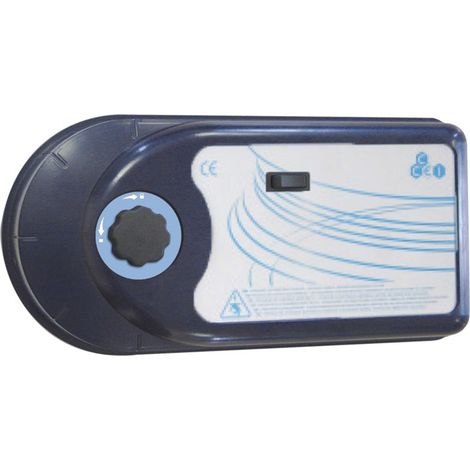

Le coffret d'alimentation Piccolo PIMT de CCEI est le boîtier électrique dédié à l'alimentation des projecteurs de piscine en 12V. Il intègre un transformateur de sécurité 230V/12V conforme à la norme NF EN61558, qui abaisse la tension du réseau électrique domestique (230V) à la très basse tension de sécurité (12V AC) exigée par la réglementation pour tout éclairage immergé ou installé à proximité d'un bassin. Ce coffret est disponible en trois puissances selon le nombre et la puissance des projecteurs à alimenter : 100 VA (PIMT 31), 300 VA (PIMT 33) et 600 VA (PIMT 37).

Quelle version choisir : PIMT 31, PIMT 33 ou PIMT 37 ?

Le choix de la version dépend uniquement de la puissance totale cumulée de vos projecteurs. Il faut additionner la puissance de chaque projecteur raccordé et sélectionner le coffret dont la capacité est supérieure ou égale à ce total.

Le PIMT 31 (100 VA) convient à une installation avec un seul projecteur jusqu'à 100W — par exemple, un projecteur PAR56 halogène 100W ou un ou deux projecteurs LED de 50W. C'est la version d'entrée de gamme, adaptée aux piscines avec un point lumineux unique.

Le PIMT 33 (300 VA) est dimensionné pour plusieurs projecteurs dont la puissance cumulée ne dépasse pas 300 VA. Il convient typiquement à une installation avec deux à quatre projecteurs LED ou deux projecteurs halogène de 150W.

Le PIMT 37 (600 VA) est la version la plus puissante de la gamme. Il est conçu pour les piscines équipées d'un grand nombre de projecteurs, ou pour des projecteurs halogène de forte puissance, dont la somme des puissances atteint jusqu'à 600 VA. C'est la référence à prévoir pour les grandes piscines ou les installations lumineuses ambitieuses avec plusieurs niches PAR56 halogène.

En cas de doute sur le calcul de puissance, une règle simple s'applique : il vaut toujours mieux choisir la version supérieure plutôt qu'inférieure, pour laisser une marge de sécurité et permettre une éventuelle extension future de l'installation.

Un coffret compact conçu pour le local technique de piscine

Les trois versions du Piccolo PIMT partagent les mêmes caractéristiques de forme et d'équipement. Le coffret mesure 260 × 180 × 80 mm — des dimensions compactes qui lui permettent de s'intégrer facilement dans un local technique de taille standard, même lorsque l'espace est limité. Sa protection IP55 garantit l'étanchéité contre les projections d'eau et la pénétration de poussière, ce qui est indispensable dans un local technique de piscine où l'humidité est permanente.

En façade, un bouton ON/OFF étanche permet d'allumer ou d'éteindre les projecteurs directement depuis le coffret, sans avoir à accéder aux bornes internes. L'accès aux connexions est facilité par la conception du boîtier, ce qui simplifie le câblage lors de l'installation initiale comme lors d'une intervention de maintenance.

Une installation conforme aux normes électriques piscine

L'éclairage subaquatique et péri-piscine est soumis à des règles électriques strictes en France, définies par la norme NF C 15-100. Celle-ci impose l'utilisation de la très basse tension de sécurité (TBTS) à 12V pour tout équipement situé dans les volumes 0 et 1 autour du bassin (zone immergée et zone à moins d'un mètre du bord). Le transformateur intégré au Piccolo PIMT est conforme à la norme NF EN61558, qui certifie les transformateurs de sécurité pour ce type d'usage. En choisissant ce coffret, vous vous assurez que votre installation d'éclairage est conforme aux exigences réglementaires, ce qui est requis notamment dans le cadre d'une vérification par le CONSUEL pour les nouvelles constructions ou rénovations importantes.

Fourni complet, prêt à installer

Le coffret Piccolo PIMT est livré avec l'ensemble des accessoires nécessaires à la fixation : passe-fils, chevilles et vis de fixation. Il ne nécessite pas d'outillage particulier au-delà d'un tournevis et d'une perceuse pour la fixation murale. Le raccordement électrique (entrée 230V et sortie 12V vers les projecteurs) doit cependant être réalisé par une personne habilitée, conformément à la réglementation électrique en vigueur.

Le Piccolo PIMT est la solution la plus simple et la plus économique pour équiper un local technique d'une alimentation dédiée aux projecteurs de piscine, sans avoir besoin d'un coffret multifonctions plus complexe intégrant la gestion de la filtration. Si vous souhaitez regrouper filtration et éclairage dans un seul coffret, CCEI propose également les coffrets Piccolo PI, qui combinent les deux fonctions.
