Descrizione generale

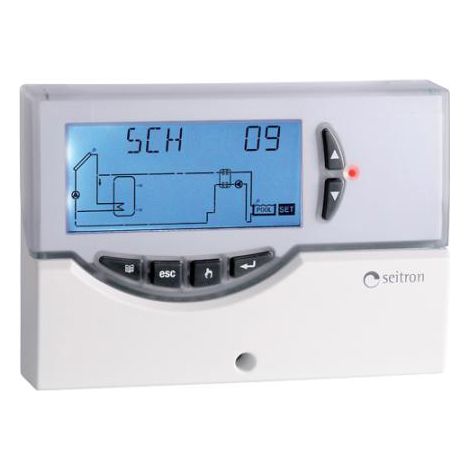

La centralina elettronica Elios 25 è progettata per il controllo di impianti solari termici. Dotata di 5 uscite (4 uscite PWM + 1 ausiliaria per allarme a relè SPDT) e 4 ingressi per sonde, è in grado di configurare e gestire fino a 20 tipi di impianti solari differenti. Selezionando uno dei 20 schemi d'impianto, la centralina gestisce automaticamente le uscite e gli ingressi relativi al tipo di impianto scelto. Il display LCD retroilluminato consente di visualizzare la configurazione dello schema idraulico, lo stato delle uscite, delle sonde e altre informazioni utili. Include funzioni di autodiagnostica con allarmi visivi e sonori e permette di ripristinare i dati di default impostati di fabbrica. Funzioni disponibili: attivazione periodica dei carichi, raffreddamento notturno del boiler (funzione vacanze) e misurazione del calore. La centralina viene fornita con 3 sonde PT1000.Specifiche tecniche
- Alimentazione: 230V ~ 10% 50Hz
- Assorbimento: 4 VA
- Ingressi: 4 x Pt1000 Classe B DIN
- Campo di lettura temperature: -50°C .. 200°C
- Precisione: 2°C
- Offset: su S1, S2, S3, S4: 5°C
- Segnalazioni acustiche: On/Off (default On)
- Spegnimento back light: 20 sec. da ultima pressione
- Segnali di uscita: PWM
- Grado di protezione: IP40
- Temperatura di funzionamento: 0°C .. 40°C
- Temperatura di stoccaggio: -10°C .. 50°C
- Uscite: 4 x 2(1)A max 230 V
- Contenitore: ABS V0 autoestinguente
- Dimensioni: 108 x 156 x 47 mm
Compatibilità e accessori
La centralina è compatibile con impianti complessi che richiedono un maggior controllo, come piscine, sistemi a biomassa, configurazioni EAST WEST dei pannelli solari termici e più accumuli nello stesso impianto.
