Cavo per Strisce LED RGB 4 Pin 22 AWG 0,34 mm² 3 Metri

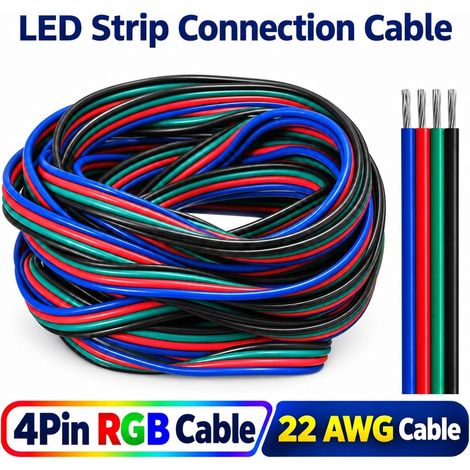

Cavo per strisce LED RGB a 4 pin 22 AWG, nero, verde, rosso e blu, in rame stagnato

Il cavo per strisce LED RGB a 4 pin collega una striscia LED RGB al suo controller, oppure due spezzoni di striscia fra loro. Porta su quattro fili separati il positivo comune e i canali del rosso, del verde e del blu. I conduttori sono nero, verde, rosso e blu, così tieni lo stesso ordine da un capo all'altro senza confonderti. Ogni filo ha una sezione di 0,34 mm² (22 AWG), è formato da 17 trefoli di rame stagnato ed è isolato in PVC ritardante di fiamma. Il nastro è largo 6,48 mm e alto 1,6 mm: sta nei profili in alluminio e nelle canaline. Le estremità sono libere, senza connettori, e lo puoi usare come prolunga. È disponibile in tre lunghezze: 1, 3 o 5 metri.

Trefoli in rame stagnato: meno ossidazione e saldature più facili

Ogni conduttore contiene 17 trefoli da 0,16 mm di rame stagnato. Lo stagno ricopre il rame e lo protegge dall'ossidazione, che con il tempo scurisce i fili scoperti e rende i contatti meno affidabili. In più facilita la saldatura: lo stagno aderisce subito ai trefoli e alle piazzole della striscia, anche con un saldatore di piccola potenza. Il rame conduce la corrente con una bassa resistenza, mentre i trefoli sottili mantengono il cavo flessibile negli angoli e nei passaggi stretti. Prima di stringere un filo in un morsetto attorciglia bene i trefoli, così nessuno resta libero e tocca il conduttore vicino.

Dove si usa: strisce LED RGB, lampade e piccoli cablaggi elettronici

Il cavo è pensato per le strisce LED RGB a 4 pin, come la striscia LED COB RGB a 24 V. Lo usi come prolunga fra la striscia e il controller, per esempio quando il controller sta in un mobile e la luce corre sotto i pensili, in una gola del soffitto o dietro la TV. Serve anche per riprendere la striscia dopo un angolo o una porta. Per scegliere i colori dall'app serve un controller RGB, come il controller Tuya WiFi a 4 pin RGB con telecomando. Va bene anche per altri cablaggi a bassa tensione, come lampade e piccoli apparecchi elettronici, non per l'impianto elettrico di casa a 230 V.

Sezione da 0,34 mm², 22 AWG, in un nastro largo 6,48 mm e alto 1,6 mm

I quattro conduttori, nero, verde, rosso e blu, sono affiancati in un nastro largo 6,48 mm e alto 1,6 mm. Ognuno ha una sezione di 0,34 mm², pari a 22 AWG, ed è formato da 17 trefoli da 0,16 mm. Il profilo stretto e basso passa nei profili in alluminio per strisce LED, sotto i battiscopa e nelle canaline più piccole. Per collegarlo senza saldare puoi usare un connettore rapido RGB a 4 pin da striscia a cavo o un connettore RGB a 4 pin da striscia ad alimentazione della larghezza giusta. Con strisce potenti e tratte lunghe tieni il cavo il più corto possibile.

Isolamento in PVC ritardante di fiamma, 300 V e fino a 80 °C

Ogni conduttore ha la sua guaina in PVC ritardante di fiamma, di classe VW-1: è la prova di fiamma verticale per i fili isolati, che verifica che la guaina non propaghi l'incendio. L'isolamento ha una tensione nominale di 300 V e una temperatura fino a 80 °C, come riportato sulla guaina. Il PVC resta morbido, si spella con una normale pinza spelafili e i quattro fili si separano a mano alle estremità per la lunghezza che serve. Fra gli accessori e connettori per strisce LED trovi connettori rapidi, morsetti e alimentatori per completare il collegamento.

Domande Frequenti

A cosa servono i quattro fili?

Portano i quattro pin di una striscia LED RGB: il positivo comune e i canali del rosso, del verde e del blu.

Come abbino i colori dei fili ai pin?

Segui le sigle stampate sulla striscia e sul controller e usa sempre lo stesso colore per lo stesso pin, da un capo all'altro del cavo.

Che sezione hanno i conduttori?

0,34 mm², cioè 22 AWG. Ogni conduttore è formato da 17 trefoli di rame stagnato da 0,16 mm.

Il cavo ha i connettori?

No. Le estremità sono libere: le saldi alla striscia, le stringi nei morsetti del controller o le infili in un connettore rapido a 4 pin.

Quali lunghezze ci sono?

1, 3 o 5 metri. La lunghezza si sceglie fra le versioni del prodotto.

Va bene per strisce a 12 V e a 24 V?

Sì. Il cavo porta la tensione dell'alimentatore così com'è, sia a 12 V sia a 24 V.

Come evito cali di luce sulle tratte lunghe?

Tieni il cavo il più corto possibile e, con strisce potenti o lunghe, porta l'alimentazione da più punti della striscia.

Ci sono cavi per altri tipi di striscia?

Sì. Nella stessa serie ci sono i cavi per strisce monocolore, CCT, RGBW, RGB+CCT e indirizzabili, e il cavo multipolare con guaina per le strisce RGB.

Si può usare all'esterno?

Sì, se è protetto: all'esterno fallo passare in una guaina o in una canalina e proteggi bene le giunzioni dall'acqua.

Posso usarlo per la rete a 230 V?

No. È un cavo sottile da 0,34 mm², fatto per i circuiti a bassa tensione delle strisce LED: gli impianti di casa a 230 V richiedono cavi di sezione molto più grande.

Serve un'app o un hub?

No. È un cavo passivo: le funzioni smart dipendono dal controller a cui colleghi la striscia.
