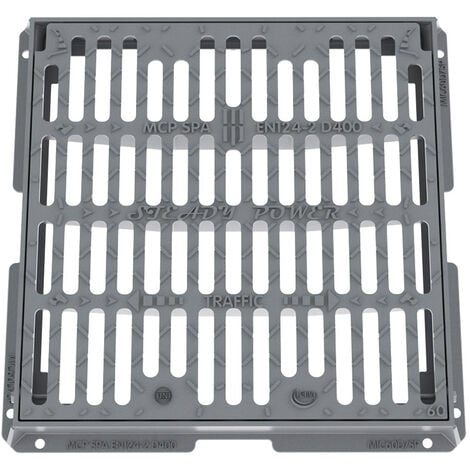

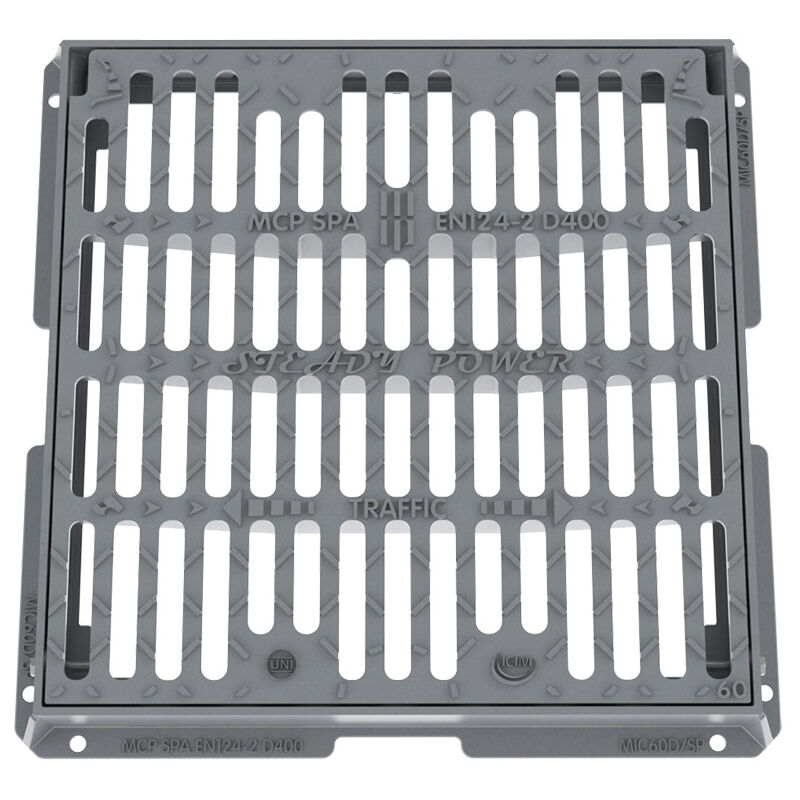

Caditoia ghisa sferoidale piana D400 100x100

Caditoia piana in ghisa sferoidale GJS-500-7 – EN 1563 prodotta, secondo quanto sancito dall’ultima edizione della norma UNI EN 124, da azienda certificata ISO 9001:2015 e costituita da telaio di forma quadrata sia alla base di appoggio che alla sommità corrispondente al livello del piano stradale.

Munito di adeguata aletta perimetrale esterna, continua sui quattro lati, opportunamente sagomata, arrotondata agli angoli, per ottenere una maggiore base di appoggio e consentire un migliore ancoraggio alla fondazione anche mediante fori/asole utili al fissaggio con tirafondi.
Presenti anche costole di rinforzo, fori per l’articolazione della griglia ed alette interne predisposte ai quattro angoli per l'alloggio di un sifone.
Griglia di forma quadrata munita di:

• fori per l’articolazione al telaio;
• sistema di chiusura formato da appendici elastiche opportunamente sagomate che si incastrano con le linguette presenti sul telaio e sbloccabile con una leva generica;
• asole parallele disposte su due o più file;
• coppia di dadi e bulloni opportunamente inseriti negli appositi fori onde consentire l’articolazione della griglia al telaio ed evitare il furto e/o la manomissione;
• concavità centrale, ove prevista, per realizzare la minima pendenza utile sull’estradosso;
• rilievi antisdrucciolo.

br> Tutte le griglie ed i telai devono riportare la norma di riferimento, la classe di resistenza, il marchio del produttore in codice e la data del lotto di produzione.

ATTENZIONE: Le misure indicate sono da intendersi come misure esterne.
