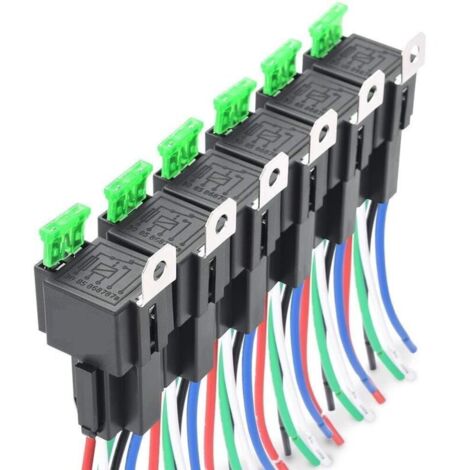

Cablaggio interruttore relè fusibile ATO/ATC da 6 pezzi 12V 30A, fusibile a lama, relè elettrici per autoveicoli SPST a 5 pin con cavi AWG 14 per impieghi gravosi

Relè per auto integrati in un portafusibile con fusibile a lama da 30 A incluso, non è necessario un portafusibile separato, risparmiando spazio e denaro. Cavi 14 AWG ad alta resistenza per il contatto principale.

Le prese relè sono dotate di cavi codificati a colori per un comodo cablaggio di carichi/accessori. Nero - Terra (85), Rosso - VDC (30), Bianco - Trigger (86), Blu - Uscita N/O (87)

L'esclusivo design a slot maschio-femmina su ciascun bordo della presa semplifica il collegamento di tutti i relè, garantendo un'installazione pulita e ordinata.

12 V CC (max 14 V CC) e 30 A di elevata capacità di commutazione. Relè SPST (unipolare a una via) a 5 pin in stile Bosch. La staffa di montaggio in metallo sul relè elettrico semplifica l'installazione.

Ampia gamma di utilizzo, ampiamente utilizzato per luci auto, fendinebbia, tergicristalli, motorini di avviamento, ventole, altoparlanti, sistemi di controllo della trazione, ecc.

Descrizione

Alcuni dispositivi automobilistici come volanti, motorini di avviamento e fari richiedono molta corrente per funzionare.

Se la tensione di esercizio è molto alta, può facilmente causare una scossa elettrica agli operatori.

Se la corrente di esercizio è elevata, genererà molto calore che può bruciare l'interruttore.

Il relè automobilistico è un dispositivo di controllo elettronico, solitamente utilizzato in un circuito di controllo automatico.

È essenzialmente un "interruttore automatico" che controlla una grande corrente tramite una piccola corrente.

Applicazione:

Adatto a tutte le automobili e dispositivi dotati di un alimentatore CC da 12 volt.

Utilizzato in luci di lavoro, fendinebbia, motorini di avviamento, parabrezza Tergicristalli, ventole, altoparlanti, chiusura centralizzata, allarme, alzacristalli elettrici, ecc.

Istruzioni per il connettore del relè e del cablaggio:

-85: Collegato alla massa del telaio. Funge da collegamento a massa comune per attivare e magnetizzare la bobina interna.

-86: Collegato a un ingresso positivo a 12 V CC. Qui è dove un interruttore collegato a un ingresso a 12 V CC verrà collegato al relè.

Quando l'alimentazione viene inviata al relè tramite il pin 86, il circuito è completato dal pin 85 collegato a una massa comune, che attiva e magnetizza la bobina interna.

-87: Contatto normalmente aperto, chiamato anche NO. Il collegamento tra il pin 87 e il pin 30 avviene solo quando la bobina interna è attivata o magnetizzata.

-30: Contatto comune che può essere collegato a un ingresso di alimentazione a 12 V CC o alla massa del telaio, a seconda dell'applicazione desiderata.

Contenuto del prodotto:

6 relè

6 cablaggi relè

6 fusibili a lama
