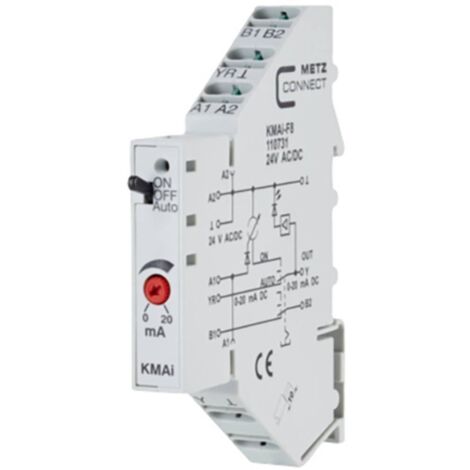

Modulo con uscita analogica 24, 24 V/AC, V/DC (max) Metz Connect 110731 1 pz.

Trasduttore valore analogico KMai-F8

Il trasmettitore analogico viene utilizzato per la regolazione manuale delle dimensioni delle posizioni, ad esempio per valvole miscelatrici, posizioni delle valvole, valori di temperatura, ecc. Il modulo può essere controllato da due modalità di funzionamento, impostate tramite l'interruttore a tre livelli (ON, OFF, AUTO) sul lato anteriore. Tramite i morsetti di contatto di comando esterni B1 e B2 viene segnalata la posizione dell'interruttore. Posizione interruttore ON: La dimensione dell'attuatore può essere impostata con il potenziometro sul lato frontale. Il segnale di uscita da 0 a 20 mA è disponibile sul morsetto Y. Il flusso di corrente all'ingresso YR non viene interrotto in posizione ON/OFF. Posizione dell'interruttore AUTO: La corrente di ingresso (YR) viene trasmessa all'uscita delle dimensioni Y con una tolleranza di ± 5% (valore di fondo scala). Collegamento con morsetti a molla (Push-in), trasduttore valore richiesto, livello di comando manuale con feedback, luminosità LED proporzionale alla dimensione dell'attuatore. Testo tradotto automaticamente

Punti di forza e dettagli

Tecnica di interfacciaModulo di interfacciaValorizzatore dell'analogicoTrasduttore valore richiestoImpostazione delle dimensioniPosizioni delle valvoleRegolare le alette di miscelazioneFunzionamento manualeBTR NetcomFeedback interruttoreFeedback manuale
