Bm 100 forcella blu d 3,5 00214

BM 100 FORCELLA BLU D 3,5 00214

Descrizione Prodotto

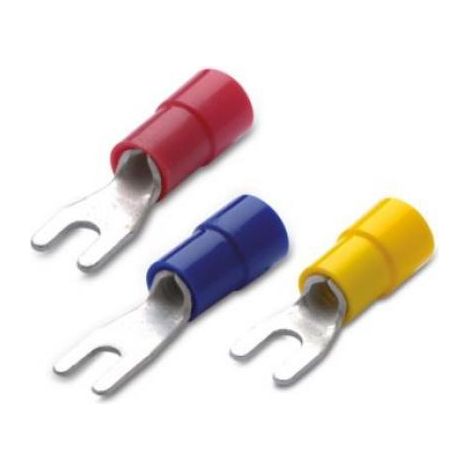

La confezione BM codice 00214 contiene 100 terminali preisolati a forcella di colore blu. Questi terminali sono progettati per essere crimpati su cavi con una sezione compresa tra 1,5 mm² e 2,5 mm² e presentano una apertura a forcella adatta per viti o bulloni con un diametro di 3,5 mm (indicativamente M3.5). Il rivestimento isolante in PVC di colore blu facilita l'identificazione della sezione del cavo compatibile e offre una protezione aggiuntiva alla connessione elettrica. I terminali a forcella permettono un'installazione e una rimozione più rapida rispetto ai terminali ad occhiello, senza la necessità di svitare completamente la vite.

Caratteristiche Principali

• Tipo: Terminali preisolati a forcella
• Materiale Conduttore: Rame
• Rivestimento Conduttore: Stagno
• Materiale Isolante: PVC
• Colore Isolante: Blu
• Sezione Cavo Compatibile: 1,5 - 2,5 mm² (AWG 16-14)
• Diametro Foro: 3,5 mm (indicativamente M3.5)
• Temperatura di Esercizio: Massimo 75°C
• Tensione Nominale Massima: 300V
• Confezione: 100 pezzi

Vantaggi

• Connessione Rapida: La forma a forcella facilita l'installazione e la rimozione.
• Isolamento Protetto: Il rivestimento in PVC offre isolamento e protezione meccanica.
• Facile Identificazione: Il colore blu indica la sezione del cavo compatibile (1,5-2,5 mm²).
• Pronta all'Uso: La preisolazione elimina la necessità di isolamento aggiuntivo.
• Confezione Conveniente: 100 pezzi per diverse applicazioni.

Applicazioni Tipiche

• Connessioni elettriche in quadri di controllo dove è richiesta una facile manutenzione.
• Cablaggi di apparecchiature elettriche ed elettroniche.
• Sistemi di automazione.
• Installazioni automotive.
• In generale, per connessioni che richiedono un fissaggio tramite vite o bullone M3.5 e una possibile rimozione senza svitare completamente.

Istruzioni per l'Uso

1. Selezionare il cavo con la sezione appropriata (1,5 mm² o 2,5 mm²).
2. Spelare l'estremità del cavo per la lunghezza necessaria.
3. Inserire il conduttore spellato all'interno del terminale a forcella.
4. Utilizzare una pinza crimpatrice specifica per terminali preisolati per crimpare saldamente il terminale sul cavo.
5. Inserire la forcella sotto la testa della vite o del bullone da 3,5 mm e serrare.

Note Importanti

• Assicurarsi di utilizzare una pinza crimpatrice adatta per terminali preisolati per garantire una connessione sicura e duratura.
• Verificare che la sezione del cavo corrisponda alle specifiche del terminale (1,5-2,5 mm²).
• Non superare la tensione e la temperatura di esercizio indicate.
• Verificare la larghezza interna della forcella per assicurarsi che sia compatibile con la testa della vite o del bullone utilizzato.
