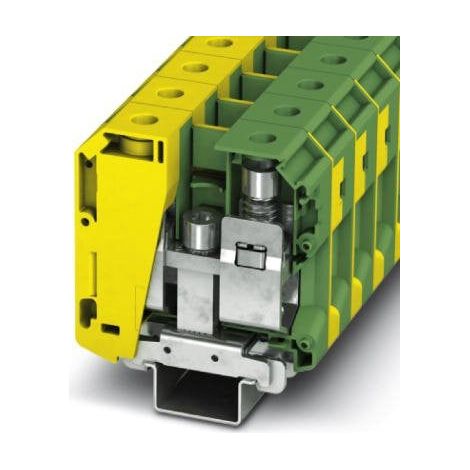

Blocs de jonction pour conducteur de protection - UKH 70-PE/S - Lot de 10 unités 3213141

10 Blocs de jonction - UKH 70-PE/S - Réf. 3213141Données commercialesCode de commande 3213141Conditionnement 10 Unité(s)Commande minimum 1 Unité(s)Clé de vente BE1321Product key BE1321Page catalogue Page 191 (C-1-2019)GTIN 4046356783446Poids par pièce (emballage compris) 204,8 GRMPoids par pièce (hors emballage) 204,8 GRMNuméro du tarif douanier 85369010Pays d'origine CNCaractéristiques techniquesPropriétés du produitNombre de pôles 1Nombre de connexions 2Nombre de rangées 1Propriétés d'isolationCatégorie de surtension IIIDegré de pollution 3Propriétés électriquesTension de choc assignée 8 kVPuissance dissipée maximale en condition nominale 6,27 WCaractéristiques de raccordementPied pour PE OuiNombre de raccordements par étage 2Section nominale 70 mm²Etage 1 en haut 1 en bas 1Filetage vis M8Remarque Respecter l'intensité admissible des profilés.Couple de serrage 8 ... 10 NmLongueur à dénuder 24 mmGabarit A11Connexion selon la norme CEI 60947-7-2Section de conducteur rigide 16 mm² ... 95 mm²Section du conducteur AWG 4 ... 3/0Section de conducteur souple 25 mm² ... 70 mm²Section de conducteur souple [AWG] 3 ... 2/0Section de conducteur flexible (embout sans douille en plastique) 16 mm² ... 70 mm²Section de conducteur flexible (embout avec douille en plastique) 16 mm² ... 70 mm²Section nominale 70 mm²Données ExDonnées de dimensionnement (ATEX/IECEx)Certificat ATEX SEV 12 ATEX 0168 UCertificat Ex CEI IECEx SEV 12.0008 URepérage Ex eb IIC GbTempérature de service -60 °C ... 110 °CAccessoires homologués Ex 1201934 VDE-ISS 61201662 E/AL-NS 35Plage de couple pied PE 6 Nm ... 8 NmTension de référence -Caractéristiques raccordement Ex GénéralitésPlage couple 8 Nm ... 10 NmSection nominale 70 mm²Section assignée AWG 2/0Capacité de raccordement rigide 16 mm² ... 70 mm²Capacité de raccordement AWG 4 ... 2,0Capacité de raccordement flexible 25 mm² ... 70 mm²Capacité de raccordement AWG 3 ... 2/0DimensionsLargeur 20,3 mmHauteur NS 35/15 87,5 mmLongueur 70,5 mmIndications sur les matériauxColoris vert/jauneClasse d'inflammabilité selon UL 94 V0Groupe d'isolant IMatériau isolant PAUtilisation d'un isolant statique au froid -60 °CIndice de température matériau isolant (DIN EN 60216-1 (VDE0304-21))130 °CIndice relatif température matériau isolant (Elec. ; UL 746 B) 130 °CProtection anti-incendie pour véhicules ferroviaires (DIN EN45545-2) R22HL 1 - HL 3Protection anti-incendie pour véhicules ferroviaires (DIN EN45545-2) R23HL 1 - HL 3Protection anti-incendie pour véhicules ferroviaires (DIN EN45545-2) R24HL 1 - HL 3Protection anti-incendie pour véhicules ferroviaires (DIN EN45545-2) R26HL 1 - HL 3Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) 28 MJ/kgInflammabilité en surface NFPA 130 (ASTM E 162) réussiDensité de gaz de combustion optique spécifique NFPA 130(ASTM E 662)réussiToxicité des gaz de combustion NFPA 130 (SMP 800C) réussi
