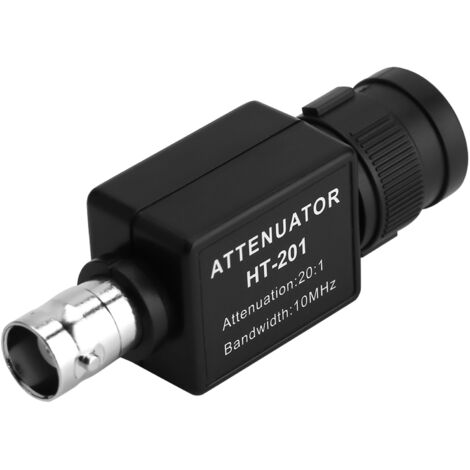

Attenuatore di segnale passivo HT201 20:1, larghezza di banda 10 MHz per oscilloscopio

Caratteristiche: Progettato per facilitare le misurazioni in ambito automobilistico. Consente all'oscilloscopio di misurare i segnali degli iniettori di carburante e dell'accensione primaria. Attenuatore passivo con rapporto di attenuazione 20:1: per un segnale di ingresso di 20 V, produce un segnale di uscita di 1 V. Attenuando il segnale, questo accessorio consente all'oscilloscopio di misurare tensioni superiori al suo intervallo di misura (±20 V). Se utilizzato con un oscilloscopio per misurare un segnale induttivo, come quello proveniente da un sistema di accensione a getto o primario, fornisce una maggiore protezione contro il sovraccarico in ingresso. Non utilizzare per test di accensione secondaria. Specifiche: Attenuazione: 20:1; Larghezza di banda: 10 MHz; Risoluzione di ingresso: 1,053 MΩ; Dimensioni: circa 61 × 21 × 10 mm; Peso: 27 g. Contenuto della confezione: 1 attenuatore di segnale HT201.
1. Progettato per facilitare le misurazioni in ambito automobilistico. 2. Consente all'oscilloscopio di misurare i segnali degli iniettori di carburante e dell'accensione primaria. 3. Attenuatore passivo con rapporto di attenuazione 20:1: per un segnale di ingresso di 20 V, produce un segnale di uscita di 1 V. 4. Attenuando il segnale, questo componente consente all'oscilloscopio di misurare tensioni superiori al suo intervallo di misura (±20 V). 5. Se utilizzato con un oscilloscopio per misurare un segnale induttivo, come quello di un getto o di un'accensione primaria, fornisce una protezione avanzata contro i sovraccarichi di ingresso.
