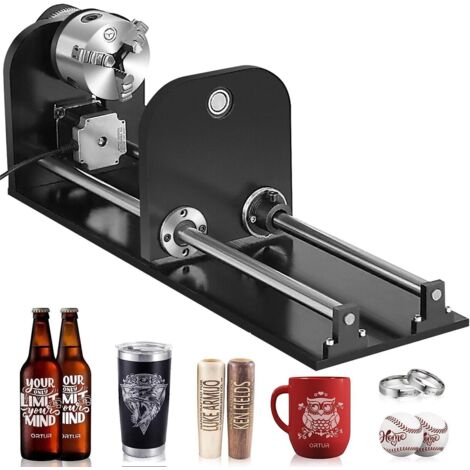

Asse rotativo CNC, fresatrice ad asse rotativo per macchina laser CO₂ per incisione

Garantie:Wir bieten eine einjährige Garantie und lösen alle Ihre After-Sales-Probleme!

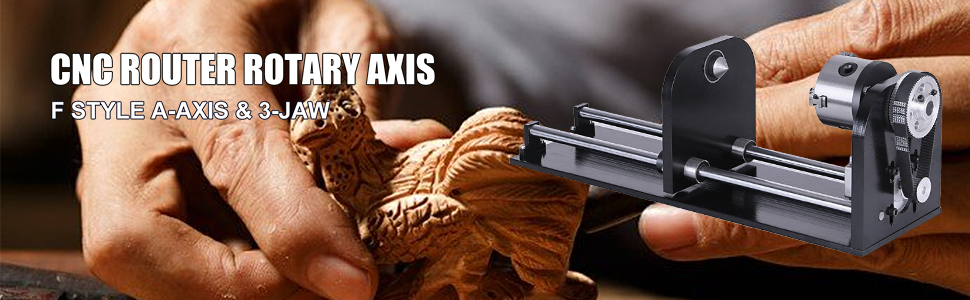

CNC-Drehachse

Vi offriamo un asse di rotazione superiore con carica di scorrimento a 3 pedine da 80mm. A causa del movimento di rotazione del quarto asse di rotazione, essa rappresenta il processo stereoscopico per un cilindro, curvo, rotondo, ecc. la macchina di incisione a quattro assi è ampiamente diffusa nel rullo di scrittura, Stigma, bambù, e così via così come.

Parametri del prodotto

Con motore disegnato

Genaues Chuck

precisione Schwanz

• Hauptmerkmale Oltre alla solita qualità

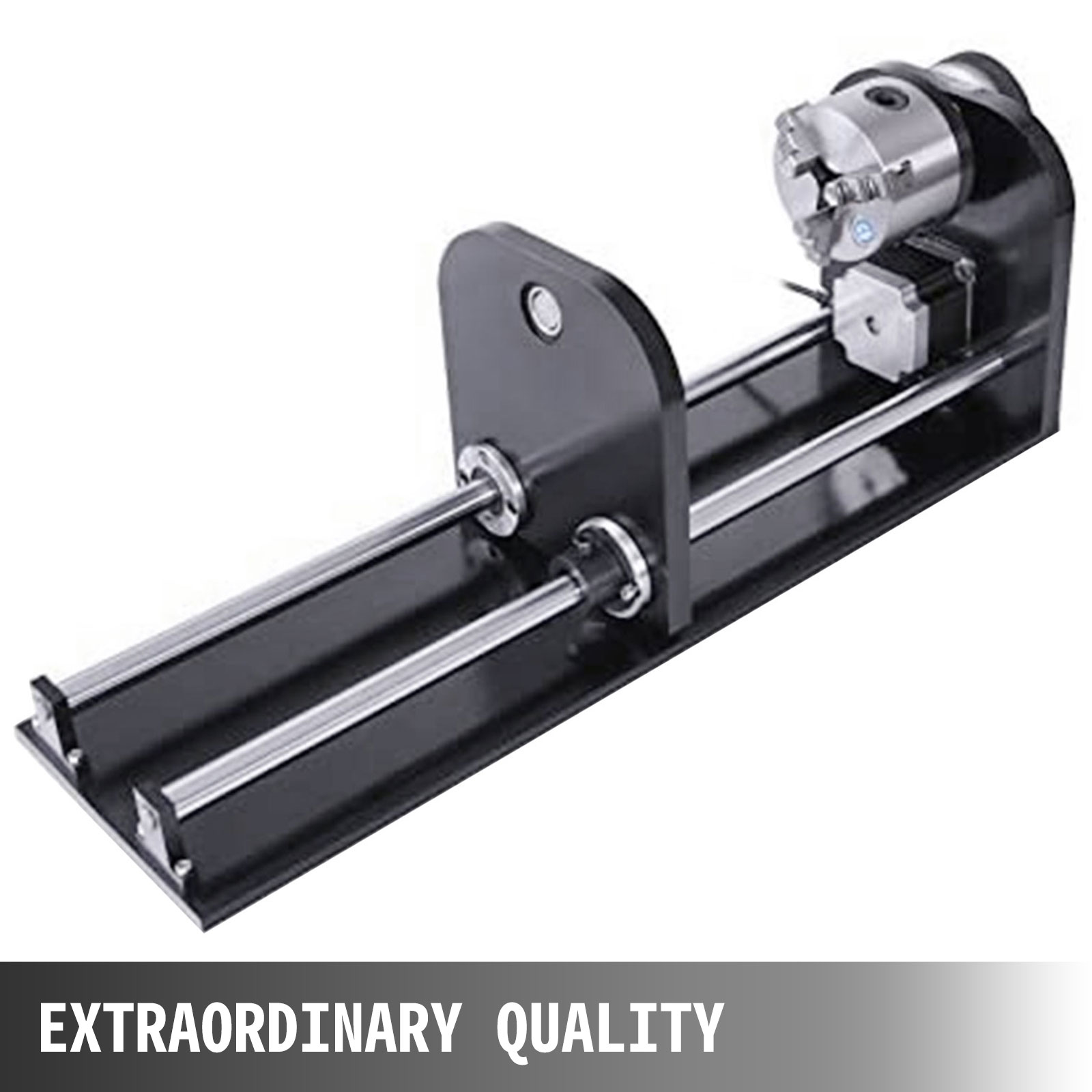

  Il corpo interamente in metallo ha una particolare resistenza, tenacità e resistenza all'usura. Allo stesso tempo, non è facile ruggire dopo una speciale lavorazione.   Stroker motore a passo

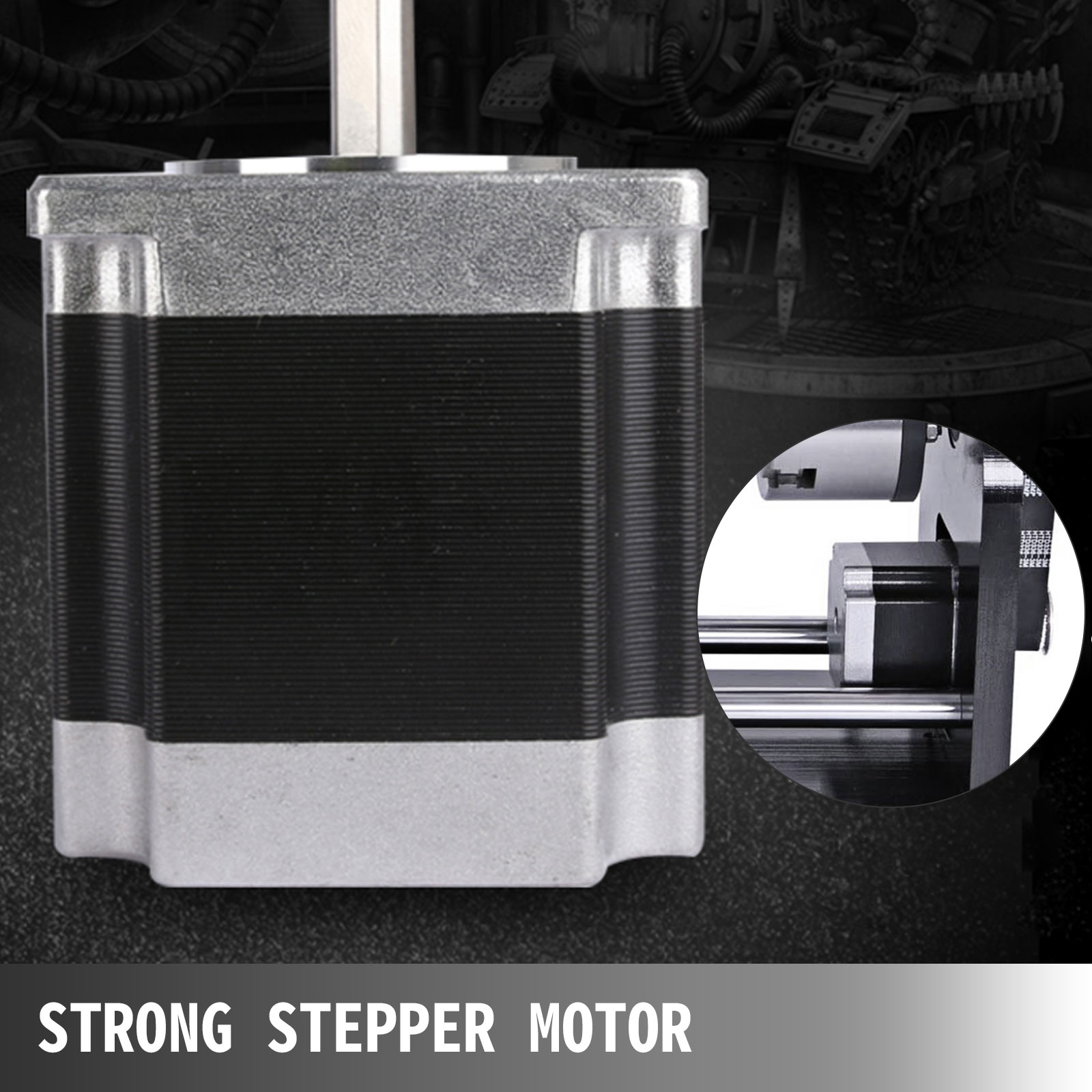

  L'asse di rotazione e il piede di guida adottano un motore a passo bifasico con un'alta velocità di conversione, un controllo stabile e un posizionamento preciso.   Futter di precisione

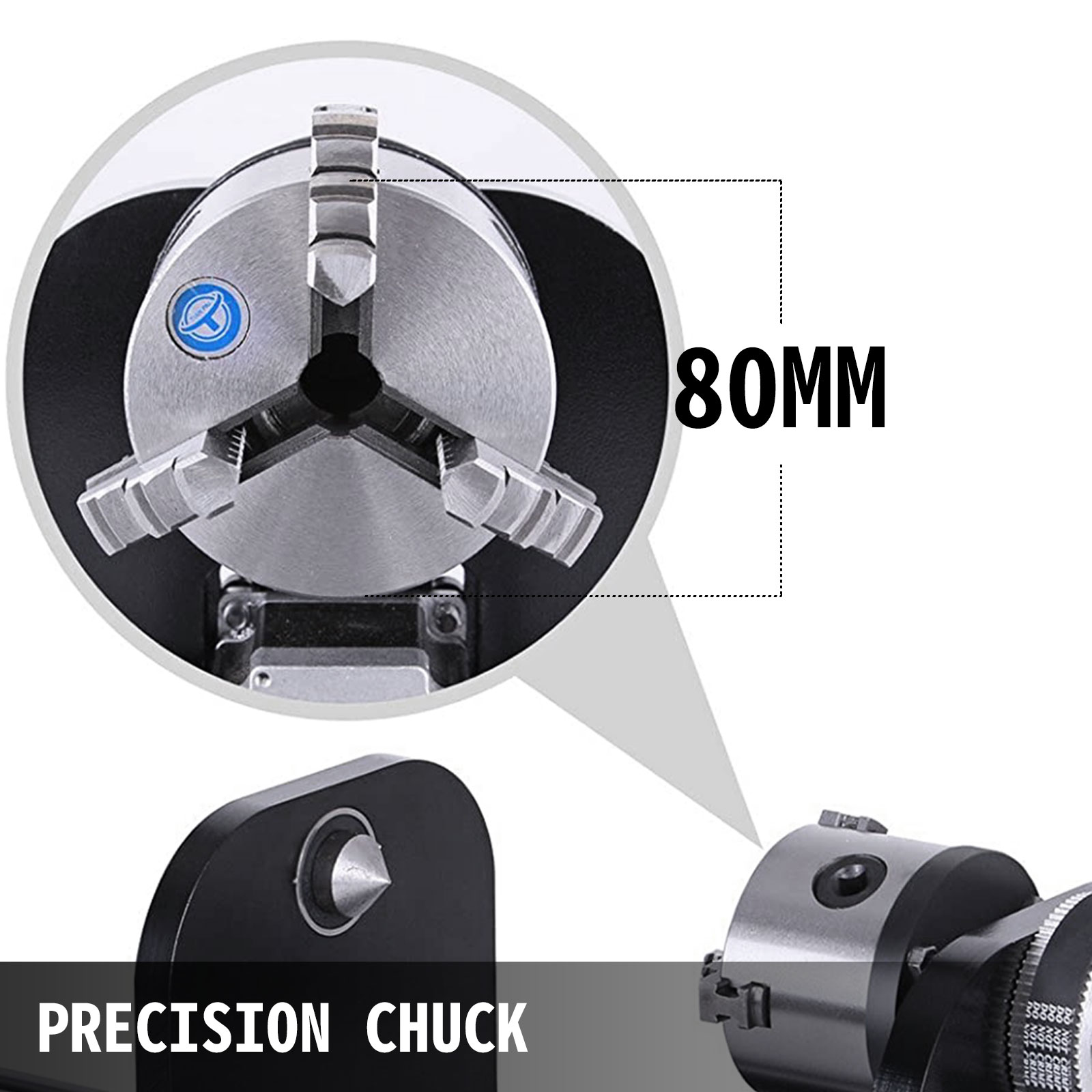

  La serratura da 80mm di alta precisione offre un posizionamento più preciso e una buona trizità del concetto, adatta alla serratura di diversi tipi di materiali, alta compatibilità.   Hochpräziser Schwanz

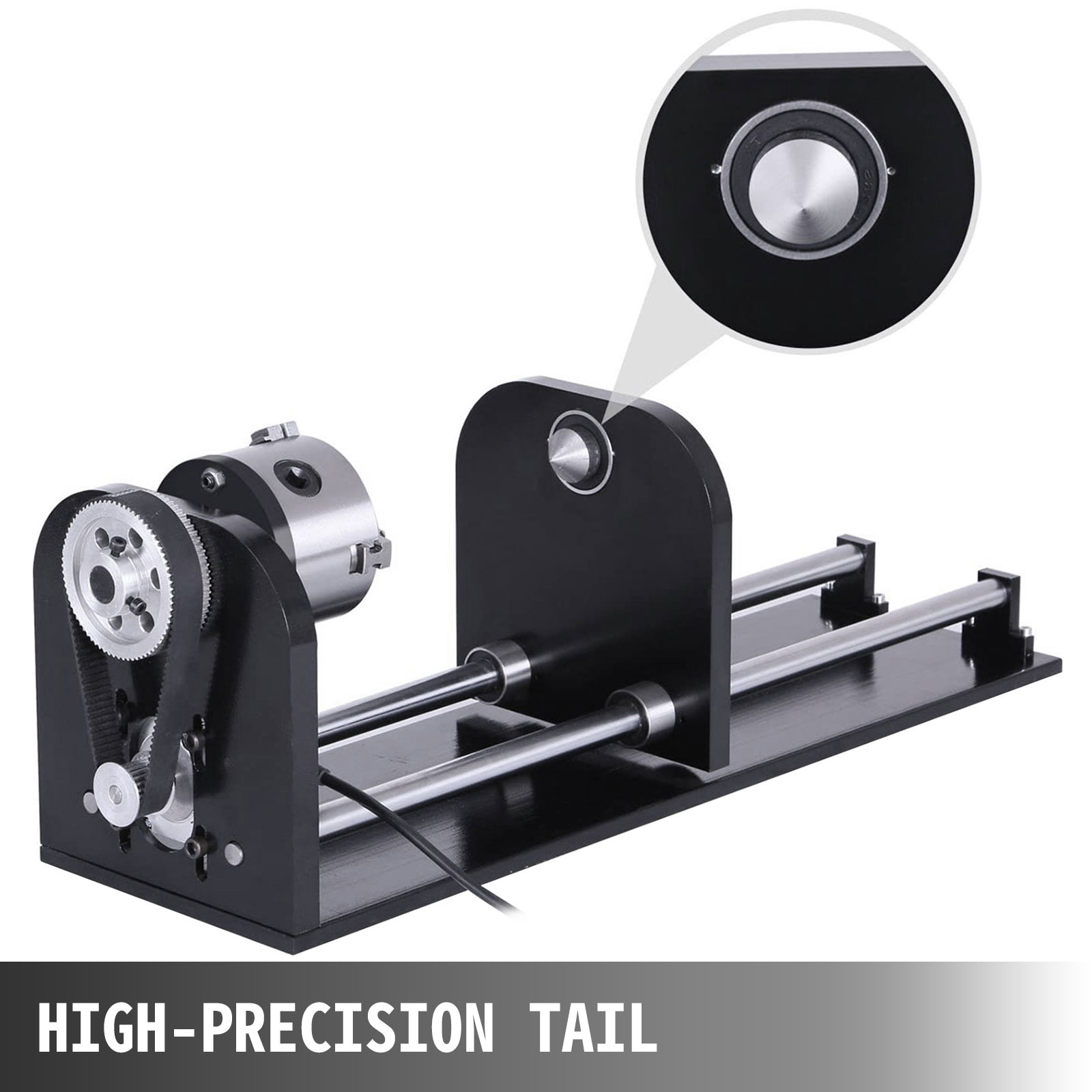

  Alta qualità, alta precisione sterna superiore con una migliore capacità di adattamento può adattare la lunghezza del cappuccio alle esigenze reali.   Base solida

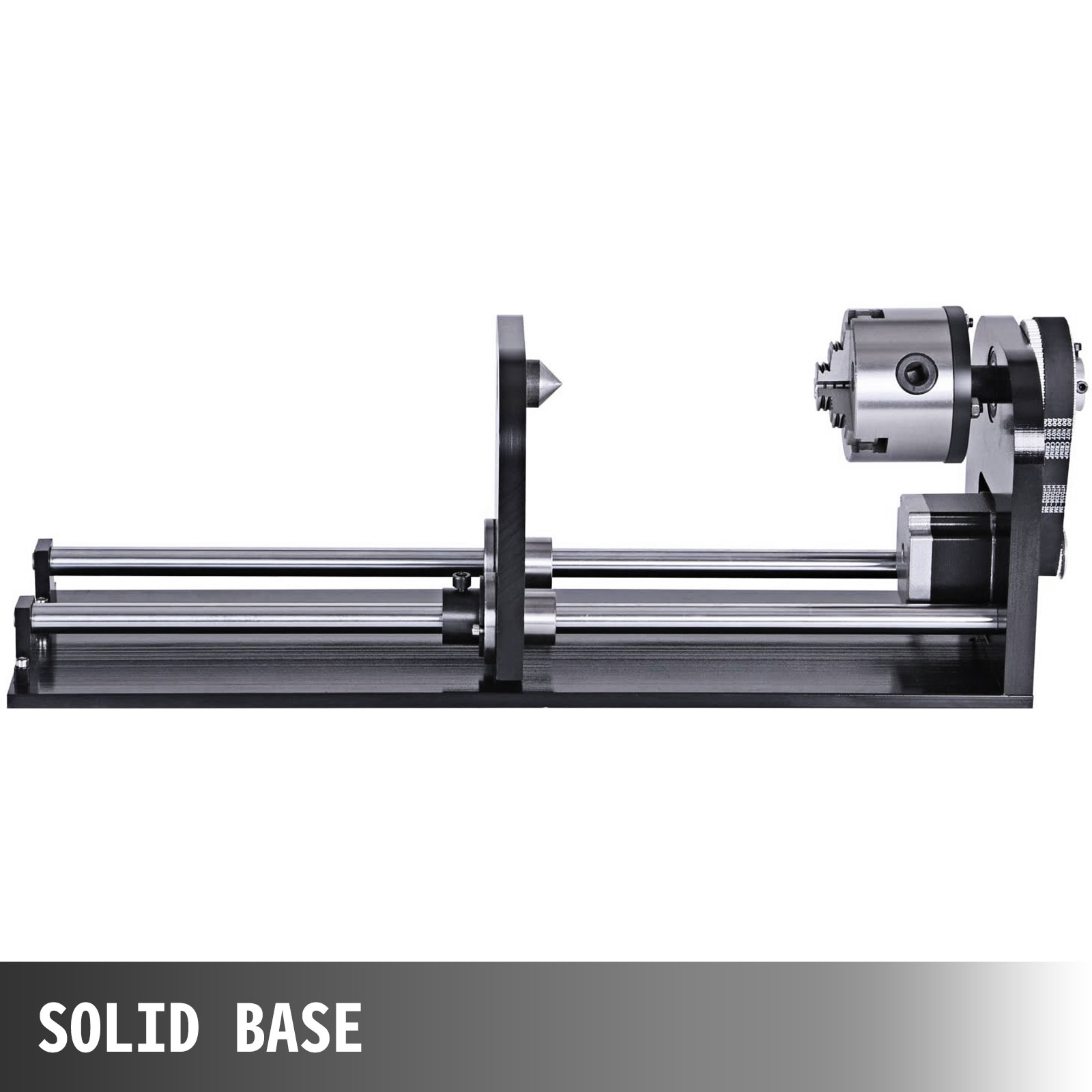

  La base della macchina è costituita da materiale robusto ed è stata addensata per garantirne la stabilità durante il funzionamento.   Ampia applicazione

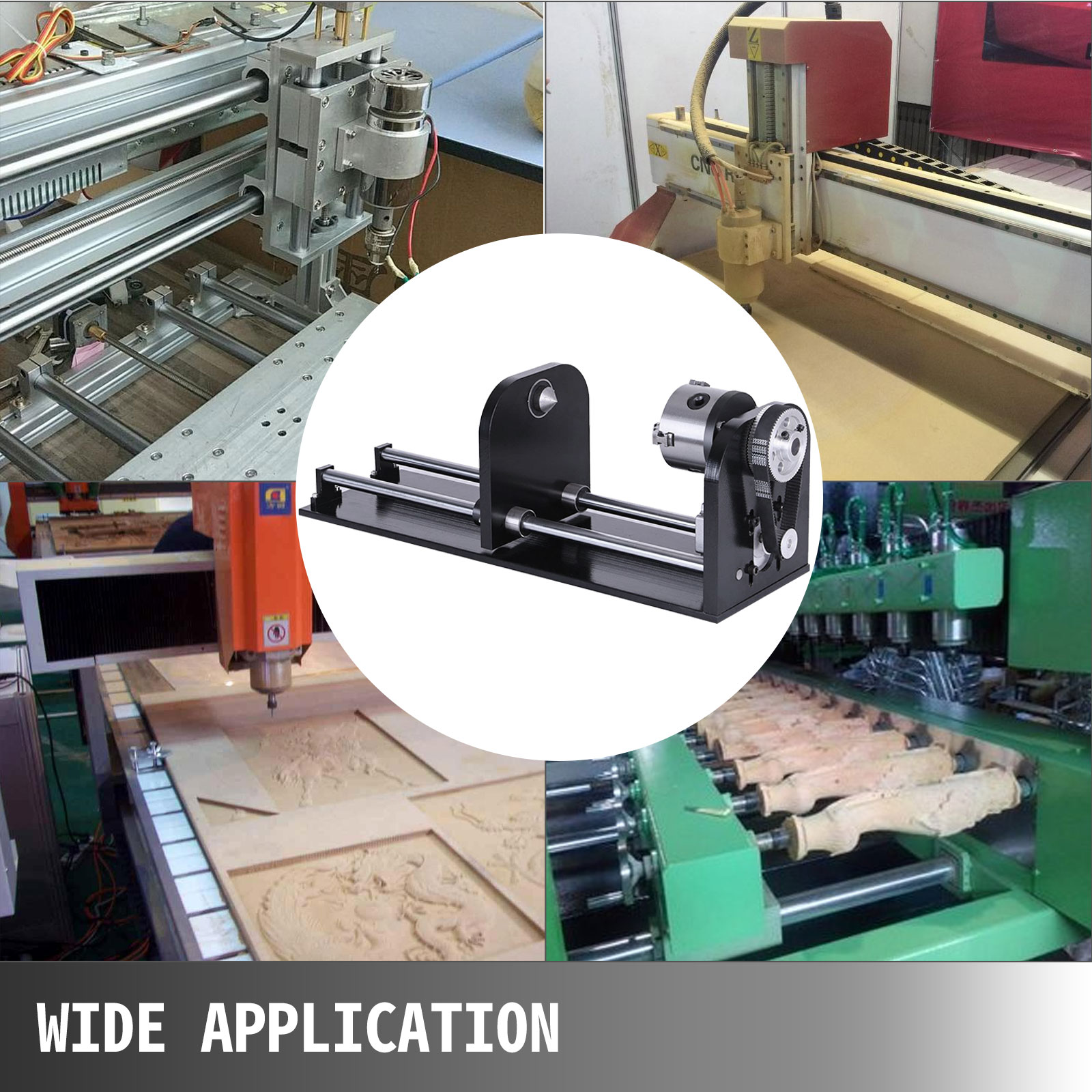

  La macchina di incisione a quattro assi è ampiamente diffusa nel rullo di scrittura, Stigma, bambù e può anche essere applicato in cilindrico, piegato, rotondo, ecc.

  Specificazioni

  Tensione nominale: 2,07 V dc

  Resistenza di fase (20 ℃) 1,38 × (1 ± 15%) ω/fase

  Torsione statica massima: ≥ 780mn. di m

  Oscillatore (Welle zu sehen): a-ab-b-direzione in senso orologiario

  Frequenza massima di Leerlauf: ≥ 2500pps

  Potenza elettrica: ac600v/1ma/1s

  Portabilità del rotore: 220g. ㎡

  Angolo di passo: 1,8 ° ± 0,09 °

  Corrente nominale: dc 1a/fase

  Induttività (1khz): 30 × (1 ± 20%) mh/fase

  Rastende rorque: 320g. cm rif.

  Frequenza massima di avvio senza carico: ≥ 1500 pps

  Isolamento larghezza: ≥ 100mω (dc 500v)

  Grado di isolamento: b

  Qualità 0,8 kg ref.

  Materiale della chiave di Riemens: h62

  Forma dentale: mxl

  Numero di denti z = 20

  Tonalità dei denti p = 2.032

  Pitch Kreis: φ 12.936

  Circolo esterno: φ12,428 ± 0,003

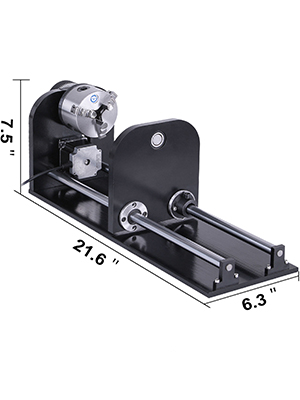

  Dimensioni del prodotto: 152 × 4500 × 178 (h/l/p mm)



  Contenuto del pacchetto

  1 x Drehachse
