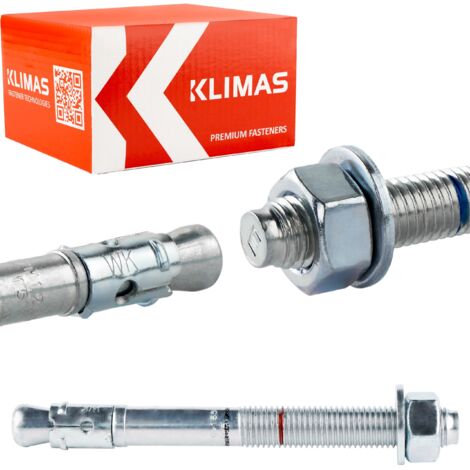

Express-Stahlanker LE-ZN-16165

Ancoraggi meccanici per calcestruzzo M16 x 165 mm, 15 pz

Gli ancoraggi sono realizzati in acciaio zincato.

Ideali per l'assemblaggio di macchine, dispositivi, elementi di fissaggio in serie (ringhiere, corrimano, scaffalature per magazzini) e per l'assemblaggio di strutture in acciaio leggere e medie.

Parametri più importanti

• Modello: LE-ZN-16165 (X15)
• Diametro: 16 mm
• Lunghezza: 165 mm
• Max. spessore dell'elemento fissato 45/65 mm
• Confezione: 15 pezzi
• Filettatura: M16
• Materiale: acciaio zincato a basso tenore di carbonio

Prodotto originale di un'azienda rinomata KLIMAS Wkręt-Met ®

Caratteristiche e vantaggi

1. Parametri di resistenza più elevati

I nostri macchinari all'avanguardia e la nostra pluriennale esperienza si sono tradotti in prodotti con i parametri di resistenza più elevati. I nostri ancoraggi sono dedicati come soluzione professionale per le connessioni strutturali più critiche.

2. Resistenza al fuoco R30 - R120 .

Gli ancoraggi hanno una resistenza al fuoco, che influisce sulla sicurezza delle connessioni in caso di incendio. La resistenza determinata in condizioni di incendio da R30 a R120 consente di trovare una connessione economica per qualsiasi tipo di settore, adattata alla classe di resistenza al fuoco richiesta.

3. Installazione rapida e semplice

Martellando l'ancoraggio in un foro preforato e serrando.

4. Capacità di carico immediata.

5. Diametro del foro uguale al diametro del gambo dell'ancoraggio.

6. Fornito integrato in fabbrica con dado e rondella.

7. L'acciaio formato a freddo impedisce la rottura del gambo durante la martellatura e il serraggio.

Substrato ed esempio di applicazione

A. Calcestruzzo standard, non fessurato, armato e non armato classe C20/25 ÷ C50/60

• Carichi statici e quasi statici,
• ancoraggi con requisiti di resistenza al fuoco,
• installazione di macchine e dispositivi,
• installazione di ringhiere,
• installazione di corrimano,
• installazione di balaustre all'interno degli edifici,
• montaggio di accessori ed elementi decorativi in acciaio,
• montaggio di strutture metalliche leggere e medie all'interno degli edifici.

Specifiche del prodotto

• [dw] diametro ancoraggio: Ø 16,0 mm
• [Lw] lunghezza ancoraggio: 165 mm
• [Tfix] max. lunghezza utilizzabile: 45/65 mm
• dimensione chiave: SW-24
• [dp] diametro esterno della rondella: 23,8 mm
• filettatura: M16
• quantità nella confezione: 15 pz.
• materiale: acciaio zincato

Ancoraggio installato

• Diametro di foratura [fino a]: 16   mm
• Diametro del foro nell'elemento da montare [df] ≤ 18 mm
• Coppia di serraggio [Tinst]: 100 Nm
• Spessore massimo dell'elemento da montare [Tfix]: 45/ 65 mm
• Profondità effettiva di ancoraggio [hef]: 85 mm
• Spessore minimo del substrato [hmin]: 170 mm

Elementi di ancoraggio

1. Marcatura su testa,
2. Profondità di ancoraggio standard,
3. Profondità di ancoraggio ridotta,
4. Dado,
5. Rondella,
6. Perno di ancoraggio,
7. Manicotto di espansione.

L'ancorante meccanico LE-ZN è costituito da un perno filettato con un cono di espansione, una fascia di espansione, un dado esagonale e una rondella. È realizzato in acciaio a basso tenore di carbonio e zincato per la protezione dalla corrosione. Il fissaggio si ottiene serrando il dado alla coppia appropriata, che sposta la fascia di espansione e crea un ancoraggio permanente nel substrato.

Certificati

• Certificato europeo ETA-20/0640 - una garanzia della massima qualità
• Gli ancoraggi che offriamo sono caratterizzati dalla la massima qualità e possono essere utilizzati in sicurezza in edilizia. Facciamo ogni sforzo per garantire che i prodotti consegnati ai nostri appaltatori siano sicuri e adatti a compiti specifici.

Video del prodotto

(copia il link e incollalo nella finestra del browser)

https://youtu.be/4h0i9oVf-6g

Metodo di installazione

1. Praticare un foro del diametro e della profondità richiesti, perpendicolare al substrato.
2. Pulire il foro dalla polvere e dallo sporco di perforazione (utilizzare una pompa o un altro metodo).
3. Inserire l'ancoraggio nel foro con leggeri colpi di martello fino a raggiungere la profondità di ancoraggio richiesta.
4. Serrare il dado alla coppia appropriata (Tinst) utilizzando una chiave dinamometrica. Durante il serraggio, la vite preme contro la clip di espansione, forzandola contro le pareti del foro. Assicurarsi che la rondella sotto il dado sia premuta contro il componente fissato dopo l'espansione dell'ancorante.

Durante l'installazione, vale la pena ricordare quanto segue:

• gli ancoraggi devono essere inseriti in modo tale da non danneggiare il rinforzo nel substrato,
• la profondità del foro di perforazione deve essere almeno 10 mm più lunga della profondità di ancoraggio del connettore - questo consentirà un corretto inserimento dell'ancoraggio meccanico nel foro,
• il foro praticato deve essere pulito, almeno con due movimenti del trapano, che rimuoveranno i detriti di perforazione verso l'esterno, i fori praticati verticalmente verso il basso richiedono una perforazione più profonda o la rimozione dei detriti di perforazione accumulati.

Ancoraggi KLIMAS - la scelta più comune dei professionisti

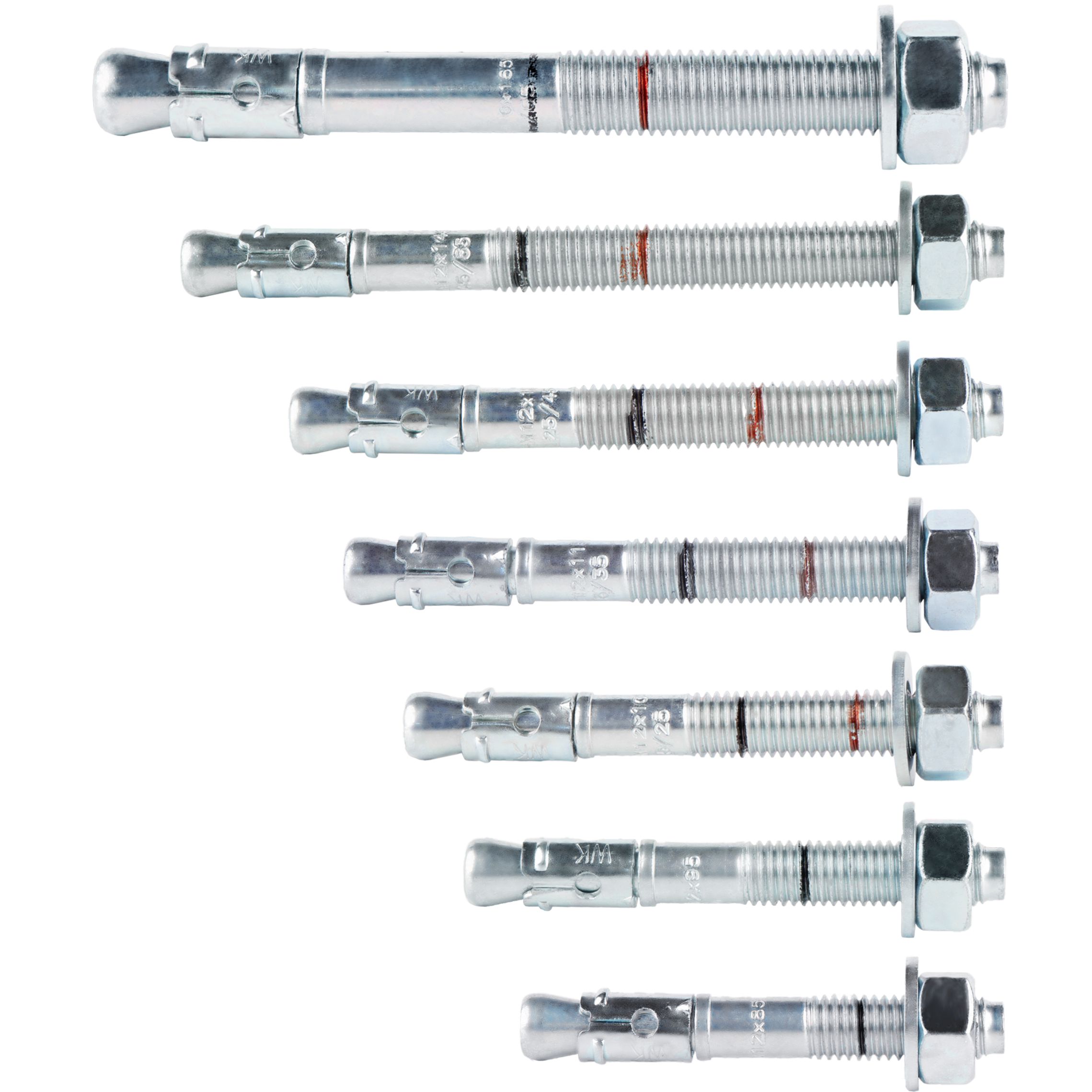

Nelle nostre altre aste troverete una gamma completa di misure di ancoraggio

*il metro a nastro nella foto non è incluso nel set (serve solo per visualizzare le dimensioni dell'ancoraggio)
