Alimentatore S4A-803

Il controller di alimentazione Spreest è un dispositivo versatile e affidabile, perfetto per i sistemi di controllo accessi, garantendo sicurezza e praticità d'uso. Grazie alle sue funzionalità avanzate e alla sua robusta costruzione, è ideale per l'uso in case, uffici e altre strutture che richiedono un controllo degli accessi efficace.

L'alimentatore può supportare due sistemi di controllo degli accessi contemporaneamente.

Caratteristiche principali

• L'alimentatore può supportare due sistemi di controllo degli accessi contemporaneamente.
• Basso consumo energetico: Efficiente dal punto di vista energetico, che riduce i costi operativi costi.
• Carico ridotto sul controller di accesso: Riduce al minimo il rischio di problemi nascosti nell'installazione.
• Uscite NC/NO: Compatibilità con vari tipi di serrature elettriche.
• Tempo di ritardo regolabile: Flessibilità nelle impostazioni del tempo di blocco da 0 a 15 secondi.
• Funzione di protezione automatica: Protezione contro sovraccarichi e cortocircuiti.
• Supporto per vari dispositivi: Supporta serrature elettromagnetiche, controller di accesso, pulsanti di uscita e campanelli.
• Materiali di alta qualità: Realizzato con materiali resistenti, garantisce un utilizzo a lungo termine.

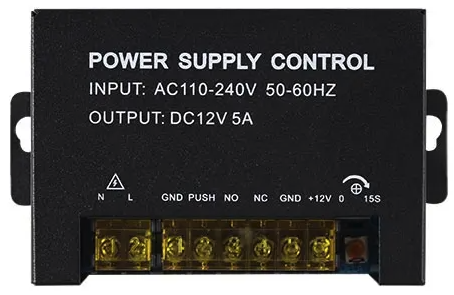

Controller Componenti

1. Trasformatore:Responsabile della conversione della tensione CA in ingresso (110-240 V) in una tensione inferiore adatta al resto del circuito. Fornisce alimentazione stabile all'intero dispositivo e ai componenti ad esso collegati.

2. Dissipatore di calore:Responsabile della dissipazione del calore generato dai componenti elettronici come i relè e il trasformatore. Il dissipatore di calore aiuta a mantenere il dispositivo alla temperatura di esercizio appropriata, prevenendo il surriscaldamento e garantendo la longevità del dispositivo.

3. Relè:

Controlla il flusso di corrente verso i dispositivi collegati, come le serrature elettriche. Il relè è un componente chiave che consente di accendere e spegnere l'alimentazione di questi dispositivi in base ai segnali di controllo.

4. 15S (0-15 secondi): Manopola per la regolazione del tempo di ritardo. Consente di impostare il tempo di apertura della serratura dopo l'attivazione, da 0 a 15 secondi.

5. Connessioni

• GND (Terra): Massa (terra). Garantisce la sicurezza elettrica mettendo a terra il dispositivo.
• PUSH: Ingresso per il pulsante di uscita. Il collegamento a questo connettore consente di controllare la serratura tramite il pulsante di uscita.
• NO (Normalmente Aperto): Uscita normalmente aperta. Il circuito si chiude quando attivato, e può essere utilizzato per controllare serrature elettromagnetiche.
• NC (Normalmente Chiuso): Uscita normalmente chiusa. Il circuito si apre quando attivato, e può essere utilizzato per controllare serrature che richiedono un circuito aperto per lo sblocco.
• +12V: Uscita di alimentazione 12V CC. Fornisce alimentazione per dispositivi periferici come controller di accesso, lettori di schede e serrature elettromagnetiche.
• GND (Terra): Uscita di terra aggiuntiva per dispositivi periferici.

6. Alimentazione

• L (Linea): Ingresso fase di alimentazione. Collegare il filo di fase di alimentazione (CA 110-240 V) a questo connettore.
• N (Neutro): Ingresso neutro di alimentazione. Collegare il filo neutro dell'alimentatore (CA 110-240 V) a questo connettore.

Esempio di schema di collegamento del controller di potenza

1. Collegamento dell'alimentazione:

Ingresso alimentazione: I fili di fase (blu) e neutro (rosso) dell'alimentatore (AC 230V 50Hz) sono collegati ai connettori L e N del controller dell'alimentatore.

2. Collegamento della serratura elettrica:

Uscita NO (Normalmente Aperto): L'uscita NO (filo giallo) del controller dell'alimentatore è collegata a un'estremità della serratura elettrica.

Uscita COM (Comune): L'uscita COM (filo nero) del controller dell'alimentatore è collegata all'altra estremità della serratura elettrica. Quando attivata, il circuito si chiude, sbloccando la serratura elettrica.

3. Collegamento del pulsante di uscita:

Pulsante di uscita: Il pulsante di uscita è collegato ai connettori PUSH (filo giallo) e GND (filo nero) del controller dell'alimentatore. Premendo il pulsante si apre la serratura, consentendo di uscire dalla stanza.

4. Collegamento della serratura a combinazione:

Alimentazione per la serratura a combinazione: Le uscite +12V (cavo rosso) e GND (cavo nero) del controller di alimentazione sono collegate ai connettori corrispondenti sulla serratura a combinazione, fornendo alimentazione al dispositivo.

Controllo della serratura: Le uscite NO/PUSH (cavo giallo) e COM (cavo grigio) del controller di alimentazione sono collegate ai connettori corrispondenti sulla serratura a combinazione, consentendo di controllare la serratura tramite un codice.

5. Collegamento del campanello cablato:

Campanello: I fili del campanello sono collegati ai connettori BELL (filo viola) sul controller di alimentazione, che consentono al campanello di suonare quando si tenta di entrare.

Specifiche

• Tensione di ingresso: AC110V-AC240V / 50-60 Hz
• Tensione di uscita: DC12V
• Corrente istantanea: 5 A
• Corrente costante: 3,5 A
• Temperatura di funzionamento: -20℃ ~ +60℃
• Umidità di funzionamento: ≤ 90%
• Tempo di ritardo: 0~15 secondi (regolabile)
• Dimensioni: 100 x 70 x 32 mm

Il set include

• 1x Regolatore di potenza K10 5A
• Manuale utente

La versione elettronica del manuale in polacco è disponibile per il download nell'allegato. La troverete sotto la descrizione del nostro prodotto.
