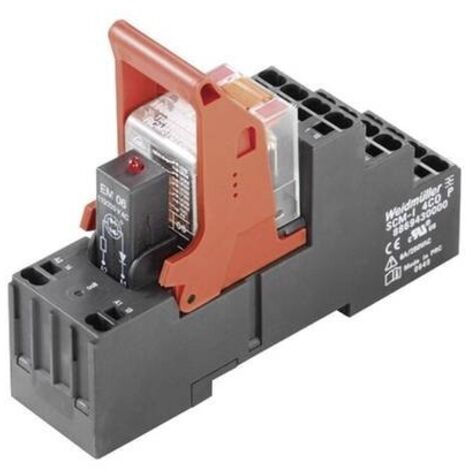

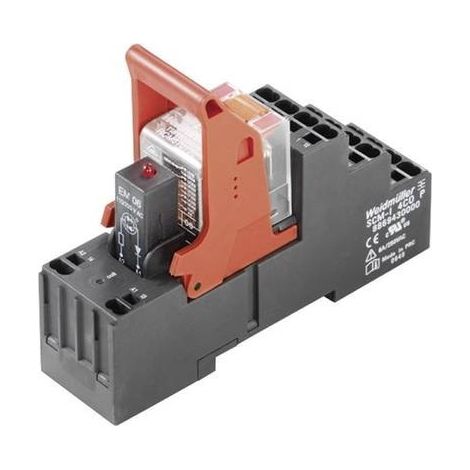

Accoppiatore relè RIDERSERIES Weidmüller RCMKITP-I 230VAC 4CO LD N/A 6 A
con il codice
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
| Aria/distanza di dispersione (bobina/contatti) | 4 mm | ||||||||||||||||||
| Caratteristiche relè | con tasto di prova | ||||||||||||||||||
| Collegamento (Componenti) | morsetto Push-In | ||||||||||||||||||
| Colore | Nero | ||||||||||||||||||
| Corrente di commut. max. | 6 A | ||||||||||||||||||
| Dimensione del prodotto, larghezza | 28 mm | ||||||||||||||||||
| Dimensione del prodotto, lunghezza | 78.3 mm | ||||||||||||||||||
| Dimensioni prodotto Altezza | 98 mm | ||||||||||||||||||
| Durata (meccanica) | 20 x 10 6 circuiti | ||||||||||||||||||
| Materiale di contatto | AgNi 90/10 | ||||||||||||||||||
| Peso | 97.45 g | ||||||||||||||||||
| Potenza di commutazione (max) | 1500 VA, 144 W | ||||||||||||||||||
| Resistenza (bobina) | 19465 Ω | ||||||||||||||||||
| Temperatura (max.) | 70 °C | ||||||||||||||||||
| Temperatura (min.) | -40 °C | ||||||||||||||||||
| Tens.comm.max | 240 V/AC | ||||||||||||||||||
| Tensione di innesco (max.) | 184 V/AC | ||||||||||||||||||
| Tensione nom. | 230 V/AC | ||||||||||||||||||
| Tipo contatto | 4 scambi | ||||||||||||||||||
| Tipo di protezione | IP20 | ||||||||||||||||||
| Ulteriori dati tecnici | Indicatore di stato | LED rosso Ritardo di accensione | ≤ 15 ms. Ritardo di spegnimento | ≤ 10 ms. min. Potenza di commutazione | 1 mA a 24 V, 10 mA a 12 V, 100 mA a 5 V. Max. Frequenza di commutazione con carico nominale | 0,1 Hz Guida portante TS 35 Tasto di prova | Sì (bloccabile) Indicatore meccanico della posizione di commutazione | Sì Categoria di sovratensione III Grado di inquinamento | 2 Gruppo materiale isolante | IIIa Tensione d'ingresso - uscita | 2,5 KVeff / 1 min. Lunghezza spellatura collegamento di dimensionamento | 12 mm Campo di serraggio, collegamento di dimensionamento | 1,5 mm² Campo di serraggio, min. | 0,75 mm² Campo di serraggio, max. | 1,5 mm² Sezione di collegamento conduttore, a un filo, min. 0,75 mm² Sezione di collegamento conduttore, a un filo, max. | 1,5 mm² Sezione di collegamento conduttore, a filo sottile, min. 0,75 mm² Sezione di collegamento conduttore, a filo sottile, max. | 1,5 mm² Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, min. 0,75 mm² Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, max. 0,75 mm² Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), min. 0,75 mm² Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), max. | 1 mm² Dimensioni lama | 0,6 x 3,5 mm |
Indicatore di stato: LED rosso
Ritardo di accensione: ≤ 15 ms.
Ritardo di spegnimento: ≤ 10 ms.
min. Potenza di commutazione: 1 mA a 24 V, 10 mA a 12 V, 100 mA a 5 V.
Max. Frequenza di commutazione con carico nominale: 0,1 Hz
Guida portante TS 35
Tasto di prova: Sì (bloccabile)
Indicatore meccanico della posizione di commutazione: Sì
Categoria di sovratensione III
Grado di inquinamento: 2
Gruppo materiale isolante: IIIa
Tensione d'ingresso - uscita: 2,5 KVeff / 1 min.
Lunghezza spellatura collegamento di dimensionamento: 12 mm
Campo di serraggio, collegamento di dimensionamento: 1,5 mm²
Campo di serraggio, min.: 0,75 mm²
Campo di serraggio, max.: 1,5 mm²
Sezione di collegamento conduttore, a un filo, min. 0,75 mm²
Sezione di collegamento conduttore, a un filo, max.: 1,5 mm²
Sezione di collegamento conduttore, a filo sottile, min. 0,75 mm²
Sezione di collegamento conduttore, a filo sottile, max.: 1,5 mm²
Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, min. 0,75 mm²
Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, max. 0,75 mm²
Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), min. 0,75 mm²
Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), max.: 1 mm²
Dimensioni lama: 0,6 x 3,5 mm
Accoppiatore a relè RIDERSERIES con relè industriale RCM
I relè industriali sono stati sviluppati per applicazioni industriali e sono equipaggiati con la tecnologia di collegamento Push In. Questo comporta un risparmio di tempo del 75% per il cablaggio rispetto a un attacco relè con collegamento a vite. Accoppiatore relè con pinning industriale e attacco con collegamento Push In. Ulteriori vantaggi sono rappresentati dal pinning industriale, dai diodi di libera circolazione e dall'indicatore di stato a LED.
Incluso nella consegna
Attacco relè per guida DIN
Unità di segnalazione LED
Staffa di sostegno
Relè inseribile con marcatura della bobina
Marcatore.
Requisiti di sistema
null
Caratteristiche
- MarcheWEIDMULLER
- Lunghezza7.83 cm
- Larghezza28 mm
- Peso100 g
- Potenza144 W
