Informazioni sul prodotto

Descrizione

Descrizione generale

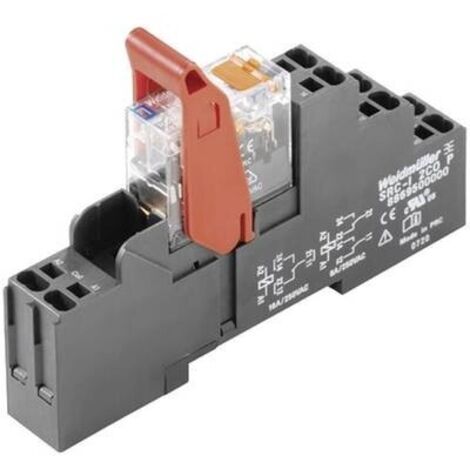

Accoppiatore relè RIDERSERIES Weidmüller RCIKITP230VAC 2CO LD/PB è progettato per applicazioni industriali, offrendo un sistema di collegamento Push-In che riduce il tempo di cablaggio fino al 75% rispetto ai tradizionali collegamenti a vite. Questo relè di potenza è dotato di un indicatore di stato a LED e di diodi di libera circolazione, garantendo un funzionamento efficiente e affidabile.

Specifiche tecniche

Corrente di commutazione massima: 8 A

Dimensioni: 15.8 mm (larghezza) x 69.6 mm (lunghezza) x 98 mm (altezza)

Durata meccanica: 5 x 10^6 circuiti

Materiale di contatto: AgNi 90/10

Peso: 52.2 g

Potenza di commutazione massima: 2000 VA, 192 W

Resistenza (bobina): 32500 Ω

Temperatura massima: 70 °C

Temperatura minima: -40 °C

Tensione di commutazione massima: 400 V/AC

Tensione di innesco massima: 172.5 V/AC

Tensione nominale: 230 V/AC

Tipo di contatto: 2 scambi

Tipo di protezione: IP20

Ritardo di accensione: ≤ 10 ms

Ritardo di spegnimento: ≤ 6 ms

Frequenza di commutazione con carico nominale: 0,1 Hz

Guida portante: TS 35

Sezione di collegamento conduttore (a un filo): min. 0,75 mm², max. 1,5 mm²

Sezione di collegamento conduttore (a filo sottile): min. 0,75 mm², max. 1,5 mm²

Dimensioni lama: 0,6 x 3,5 mm

Compatibilità e accessori

Incluso nella consegna: attacco relè per guida DIN, unità di segnalazione LED, staffa di sostegno, relè innestabile, marcatore.

Installazione

Collegamento tramite morsetto Push-In per un'installazione rapida e sicura.

Utilizzo

Ideale per applicazioni industriali che richiedono un relè di potenza affidabile e veloce da installare.

Altre informazioni

Indicatore meccanico della posizione di commutazione: Sì

Categoria di sovratensione: III

Grado di inquinamento: 2

Gruppo materiale isolante: IIIa

Tensione d'ingresso - uscita: 5 kVeff / 1 min

Lunghezza spellatura collegamento di dimensionamento: 12 mm

Campo di serraggio: 1,5 mm² (min. 0,75 mm², max. 1,5 mm²)

Caratteristiche

Marche
WEIDMULLER
Garanzia
2 anno(i)
Origine
Prodotto in Germania
Colore
Nero
Indice di protezione
IP20
Intensità di corrente
8 A
Intensità nominale
CA
Larghezza
15.8 mm
Materiale
Plastica
Tipo di installazione elettrica
Ad incasso
Peso
52 g
Potenza
192 W
Tensione elettrica
230 V
Tipo di contatto
Scambiatore (SPDT)
Referenza ManoMano
ME4981666
MMID
326472843717
Rif. costruttore
88972600001
EAN
2050001049582

Accoppiatore relè RIDERSERIES Weidmüller RCIKITP230VAC 2CO LD/PB N/A 8 A
