Descrizione generale

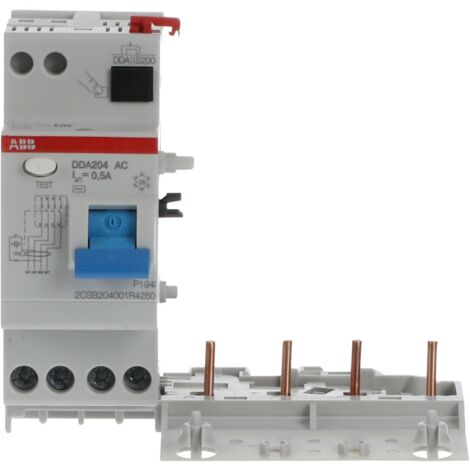

Il Blocco Differenziale 4P DDA204 AC 25A 500mA ABB B427948 è un dispositivo progettato per garantire la protezione differenziale magnetotermica negli impianti elettrici. Questo blocco è compatibile con gli interruttori magnetotermici delle serie S 200 L, S 200, S 200 M, S 200 P e può essere accoppiato anche con interruttori solo magnetici della serie M 200, richiedendo in questo caso una protezione termica aggiuntiva. È utilizzato per proteggere la salute umana in caso di guasti verso terra o folgorazioni, offrendo una protezione efficace contro gli shock elettrici, sia diretti che indiretti.Specifiche tecniche
- Corrente nominale: 25A
- Corrente differenziale: 500mA (0,5A)
- Tensione nominale: 230/400Vac
- Tipo di differenziale: AC
- Ingombro: 2 moduli (solo blocco), 6 moduli (completo di montaggio)
- Dimensioni: Altezza 93 mm, Larghezza 140 mm, Profondità 76 mm
- Peso netto: 311 gr
Compatibilità e accessori
- Compatibile con interruttori magnetotermici delle serie S 200 L, S 200, S 200 M, S 200 P
- Accoppiabile con interruttori solo magnetici della serie M 200 (richiede protezione termica aggiuntiva)
Installazione
Il blocco differenziale è dotato di un morsetto in plastica laterale che facilita un montaggio rapido sull'interruttore magnetotermico. Un pulsante di sicurezza previene interventi accidentali.
Utilizzo
Questo dispositivo è progettato per essere utilizzato in impianti ad uso civile, funzionando esclusivamente con corrente alternata. È fondamentale per la protezione contro le dispersioni elettriche e per garantire la sicurezza delle persone esposte.
