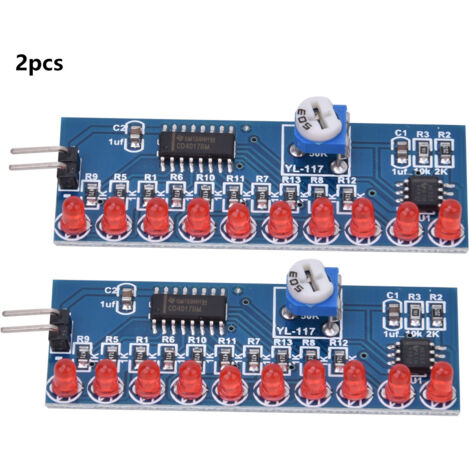

2 pezzi NE555 + CD4017 LED Chaser modulo luce che scorre acqua kit fai da te circuito elettronico
Venduto da Vistreck
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
Caratteristica:
1. Composto principalmente da circuito di generazione dell'orologio e circuito contatore decimale.2. Il multivibratore autoeccitato con NE555 come nucleo, l'alimentatore carica il condensatore C1 tramite R2, R3, R4. Quando C1 inizia a caricarsi, il pin 2 del NE555 è ancora a livello basso, quindi il pin 3 di uscita è a livello alto. Quando l'alimentatore viene caricato alla tensione di alimentazione 2/3 tramite R2, R3 e R4, il livello del pin di uscita 3 cambia da alto a basso e il tubo di scarica interno NE555 viene acceso. Il condensatore C1 viene scaricato attraverso i 7 pin di R4, R3 e NE555. Fino a quando la tensione su C1 è inferiore a 1/3 della tensione di alimentazione, il livello dei 3 pin del NE555 cambia da livello basso a livello alto. C1 si carica nuovamente e il ciclo forma un'oscillazione.
3. Il tempo di ricarica è: 0,695 (R2+R3+R4)C1, il tempo di scarica è: 0,695 (R4+R3)C1, R4 può essere regolato per controllare la frequenza di uscita dell'oscillatore e il segnale di oscillazione dell'orologio di NE555 viene aggiunto continuamente al 14° pin di CD4017.
4. Alle 10 uscite del CD4017 sono collegati dieci LED. Quando le 10 uscite del CD4017 generano alternativamente un livello alto sotto l'azione del segnale di clock, D1--D10 vengono illuminati in sequenza per formare un effetto di luce dell'acqua.
5. Regola R4 per regolare la velocità del flusso della luce LED.
Specifica:
Tipo di elemento: Luce che scorre nell'acquaTensione: 2,5~14,5 V
Dimensioni: 5,4 x 2,1 cm/2,13 x 0,83 pollici
Spessore: 1,6 mm
Confezione Elenco:
2 moduliCaratteristiche
- MarcheVISTRECK
- Peso0.012 kg
- Referenza ManoManoME213777151
- MMID642417619742
- Rif. costruttoreVTK-TT-1010190047711
- EAN7845437240277
