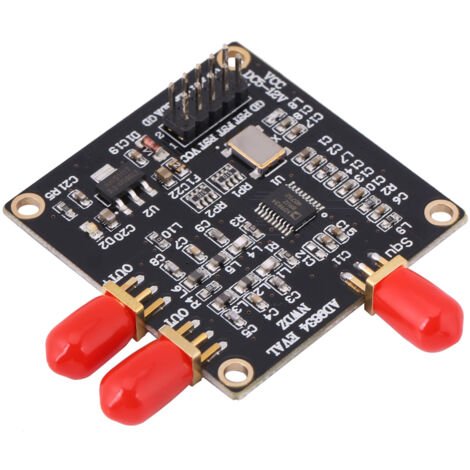

1 modulo generatore di segnale DDS AD9834 (sinusoidale/triangolare/quadrato)

Caratteristiche: L'AD9834 è un convertitore digitale-analogico (DDS) a basso consumo da 75 MHz in grado di generare segnali sinusoidali e triangolari ad alte prestazioni. Integra un comparatore e supporta la generazione di onde quadre per il clock. Con una tensione di alimentazione di 3 V, il suo consumo energetico è di soli 20 mW, rendendolo ideale per applicazioni a basso consumo. L'AD9834 offre funzionalità di modulazione di fase e frequenza. Il suo registro di frequenza a 28 bit fornisce una risoluzione di 0,28 Hz a una frequenza di clock di 75 MHz. Analogamente, a 1 MHz, raggiunge una risoluzione di 0,004 Hz. La modulazione di frequenza e fase viene eseguita caricando il registro tramite l'interfaccia seriale e quindi selezionandolo tramite software o tramite i pin FSELECT/PSELECT. L'AD9834 consente la scrittura dei dati tramite un'interfaccia seriale a tre fili. Questa interfaccia, che funziona fino a 40 MHz, è compatibile con gli standard di elaborazione del segnale digitale e dei microcontrollori. L'AD9834 funziona con una tensione di alimentazione compresa tra 2,3 V e 5,5 V. Le sezioni analogica e digitale sono indipendenti e possono essere alimentate separatamente; ad esempio, AVDD può essere alimentato a 5 V e DVDD a 3 V. L'AD9834 dispone di un pin di controllo Sleep per la gestione dello spegnimento dall'esterno del dispositivo. Nessun componente deve essere disabilitato per ridurre al minimo il consumo energetico. Ad esempio, l'uscita di clock può essere disabilitata durante la generazione del convertitore digitale-analogico (DAC). Il dispositivo utilizza un package TSSOP a 20 pin. Viene utilizzato per l'eccitazione di frequenza/generazione di forme d'onda, la sintonizzazione e la modulazione di fase di frequenza, sistemi di comunicazione RF/a bassa potenza, misurazione del flusso di liquidi e aria, applicazioni di sensori, rilevamento di prossimità, movimento e guasti, nonché apparecchiature di test e medicali. Specifiche: Larghezza di banda stretta SFDR: >72 dB Alimentazione: 2,3 V ~ 5,5 V Frequenza di uscita: fino a 37,5 MHz Forma d'onda di uscita: sinusoidale/triangolare Comparatore: integrato Interfaccia: SPI (Serial Peripheral Interface) a 3 fili Intervallo di temperatura esteso: da -40 °C a +105 °C Opzioni di risparmio energetico: sì Consumo energetico: 20 mW (a 3 V) Dimensioni: 5,8 x 6 cm Peso: 13 g Applicazioni: 1. Generazione di segnali/forme d'onda di stimolazione 2. Sintonizzazione e modulazione di fase 3. Sistemi di comunicazione RF/a bassa potenza 4. Misurazione del flusso di liquidi e gas 5. Applicazioni sensoriali: rilevamento di prossimità, movimento e guasti 6. Apparecchiature di prova e mediche Contenuto della confezione: 1 x generatore di segnale L'AD9834 è un dispositivo DDS a bassa potenza da 75 MHz in grado di produrre segnali ad onda sinusoidale e triangolare ad alte prestazioni. 2. L'AD9834 offre funzioni di modulazione di fase e modulazione di frequenza. 3. L'AD9834 consente la scrittura dei dati tramite un'interfaccia seriale a tre fili. 4. L'AD9834 ha un pin di controllo Sleep per lo spegnimento controllato esternamente. 5. Viene utilizzato per l'eccitazione di frequenza/generazione di forme d'onda, la sintonizzazione di frequenza e la modulazione di fase, nonché nei sistemi RF/di comunicazione a bassa potenza.
