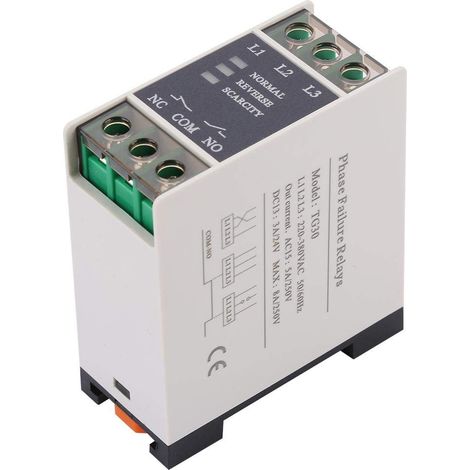

Zoternen Relè di fase a sequenza trifase TG30, protezione da perdita 220-380 V CA, relè di monitoraggio della tensione trifase, relè di tracciamento

Caratteristiche di protezione:

1. Protezione da inversione di fase: si tratta di un fusibile istantaneo che protegge le fasi trifase L1, L2 e L3 da una sequenza di collegamento errata. In questo caso, la spia gialla si illuminerà.

2. Protezione da ritardo: in caso di guasto, il monitor ritarda da 1 a 3 secondi la risposta e lo sgancio.

Caratteristiche di funzionamento:

1. Se le fasi L1, L2 e L3 sono collegate correttamente, la spia verde del relè si illuminerà e il relè si chiuderà. Se sono errate, la spia gialla del relè si illuminerà. Se due di esse sono invertite, il relè accetta la sequenza di fase e inizia a funzionare normalmente.

Se la spia gialla è accesa e il relè non si chiude dopo che il dispositivo protetto funziona normalmente, ciò dovrebbe essere dovuto a un collegamento errato del circuito esterno. Il relè ha una funzione di protezione contro il collegamento errato.

2. In caso di mancanza di fase in una di queste fasi (L1, L2 e L3), la spia rossa si accenderà insieme alla spia verde spenta e il relè verrà rilasciato. Quando la tensione tornerà alla normalità, verrà ripristinata immediatamente con la spia verde accesa e il relè chiuso.

3. L1, L2 e L3 sono collegate a corrente alternata trifase. NO, COM sono contatti normalmente aperti, mentre NC, COM sono contatti normalmente chiusi. Utilizzare il cavo per collegare direttamente il terminale.

Specifiche:

Modello: TG30

Tensione nominale: 220-380 V CA

Corrente nominale: 5 A

Consumo energetico: ≤2 W

Tensione di isolamento: 40000 V CC/m

Metodo di montaggio: guida TH da 35 mm o viti M2-M4

Peso della confezione: circa 98 g/3,4 oz

Elenco della confezione:

1 * relè di sequenza di fase
