Zoternen PEACEFAIR PZEM-017 Modulo di comunicazione misuratore di consumo energetico di tensione CC corrente (n. 8)

Lineamenti:

1. Viene utilizzato principalmente per misurare la tensione CC, la corrente, la potenza attiva, la frequenza e il consumo di energia
2. L'intervallo di misura corrente è 50 A, 100 A, 200 A, 300 A a seconda delle specifiche dello shunt esterno
3. Ci sono 10 diversi kit tra cui scegliere, sufficienti per soddisfare le tue diverse esigenze
4. Il livello fisico utilizza l'interfaccia di comunicazione da UART a RS485, la velocità di trasmissione è 9600, 8 bit di dati, 2 bit di stop, nessuna parità
5. Il livello dell'applicazione utilizza il protocollo ModbusRTU per comunicare, supporta solo codici funzione come 0x03, 0x04,0x06, 0x41, 0x42, ecc.

Specificazione:

Questo modulo viene utilizzato principalmente per misurare la tensione CC, la corrente, la potenza attiva, la frequenza e il consumo di energia, il modulo è senza funzione di visualizzazione, i dati vengono letti tramite l'interfaccia RS485.
Caratteristiche:
Viene utilizzato principalmente per la misurazione Tensione DC, corrente, potenza attiva, frequenza e consumo di energia.
L'intervallo di misura corrente è 50 A, 100 A, 200 A, 300 A a seconda delle specifiche dello shunt esterno.
Ci sono 10 diversi kit tra cui scegliere, sufficienti per soddisfare le tue diverse esigenze.
Il livello fisico utilizza l'interfaccia di comunicazione da UART a RS485, la velocità di trasmissione è 9600, 8 bit di dati, 2 bit di stop, nessuna parità.
Il livello dell'applicazione utilizza il protocollo ModbusRTU per comunicare, supporta solo codici funzione come 0x03, 0x04,0x06, 0x41, 0x42, ecc.
È possibile impostare la soglia di tensione, suddividerla in soglia di alta e bassa tensione, quando la tensione misurata supera la soglia, può allarmare. è ＜7V, si prega di utilizzare la modalità di alimentazione indipendente) 200 A, 300 A quattro tipi di shunt)
Risoluzione: 0,01 A
Precisione di misurazione: 1%
Potenza:
Intervallo di misurazione: 0,2-90 kW
Risoluzione: 0,1 W
Precisione di misurazione: 1%
Consumo energetico:
Intervallo di misurazione: 0-9999kWh
Risoluzione: 1Wh
Precisione di misurazione: 1%
Ripristino dell'energia: utilizzare il software per ripristinare
Allarme di sovratensione:
Soglia di alta tensione predefinita: 300 V
Soglia di bassa tensione predefinita: 7 V
Interfaccia di comunicazione: interfaccia RS485
Temperatura di funzionamento: -20 ~ 60 ℃
Dimensioni del prodotto: ca. 9 * 6 * 2,3 cm/3,5 * 2,4 * 0,9 pollici
Peso: ca. 77g~287g / 2.7oz~10.1oz
Indirizzo registro Descrizione Risoluzione
0x0000 Valore tensione 1LSB corrisponde a 0.01V
0x0001 Valore corrente 1LSB corrisponde a 0.01A
0x0002 Valore potenza basso 16 bit 1LSB corrisponde a 0.1W
0x0003 Valore potenza alto 16 bit
0x0004 Valore energia basso 16 bit 1LSB corrisponde a 1Wh
0x0005 Valore energia alto 16 bit
0x0006 Stato allarme alta tensione 0xFFFF è allarme, 0x0000 non è allarme < br>0x0007 Stato allarme bassa tensione 0xFFFF è allarme, 0x0000 non è allarme
Indirizzo registro Descrizione Risoluzione
0x0000 Soglia allarme alta tensione (5~350 V), il valore predefinito è 300 V 1LSB corrisponde a 0,01 V
0x0001 Bassa tensione soglia di allarme（1~350V）, il valore predefinito è 7V 1LSB corrisponde a 0,01V
0x0002 Indirizzo Modbus-RTU L'intervallo è 0x0001~0x00F7
0x0003 L'intervallo corrente 0x0000: 100A 0x0001: 50A 0x0002: 200A 0x0003: 300A< br>Kit opzionale

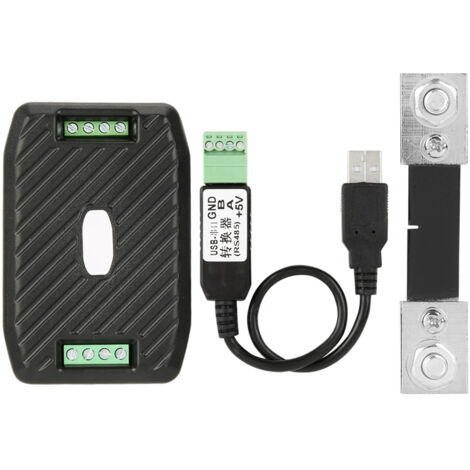

#1 1 x Misuratore di consumo CC
#2 1 x Misuratore di consumo CC 1 x Cavo da RS485 a USB
#3 1 x Misuratore di consumo CC 1 x Shunt 50A
#4 1 x misuratore di consumo CC 1 x 100A Shunt
#5 1 x misuratore di consumo CC 1 x 200A Shunt
#6 1 x misuratore di consumo CC 1 x 300A Shunt
#7 1 x misuratore di consumo CC 1 x RS485 a Cavo USB 1 x Shunt da 50 A
#8 1 x Misuratore di consumo CC 1 x Cavo da RS485 a USB 1 x Shunt da 100 A
#9 1 x Misuratore di consumo CC 1 x Cavo da RS485 a USB 1 x Shunt da 200 A
# 10 1 x misuratore di consumo CC 1 x cavo da RS485 a USB 1 x shunt da 300 A
Nota:
l'interfaccia RS485 è un'uscita passiva, necessita di un alimentatore esterno da 5 V e l'alimentatore esterno dovrebbe ＞ 100 mA.
Quando la tensione di prova in ingresso è inferiore a 7 V, deve fornire una tensione di lavoro indipendente di 5 V tramite la porta USB.
NON utilizzare la porta USB fornita dal PC come alimentazione indipendente, altrimenti potrebbe danneggiare il PC.
