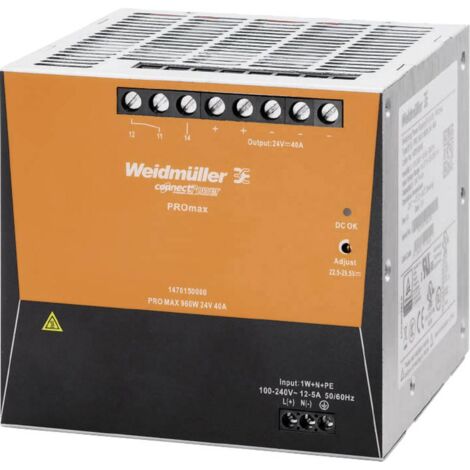

Weidmüller PRO MAX 960W 24V 40A Alimentatore, alimentatore switching, 24 V, 1478150000

Weidmüller PRO MAX 960W 24V 40A Alimentatore, alimentatore switching, 24 V, 1478150000

• Versione: Alimentatore, alimentatore switching, 24 V
• Profondità: 150 mm
• Altezza: 130 mm
• Larghezza: 140 mm
• Peso netto: 3.900 g
• Temperatura di stoccaggio: 40 °C...85 °C
• Temperatura di esercizio: -25 °C...70 °C
• Umidità alla temperatura di esercizio: 5...95 % senza condensa
• Tecnologia di connessione: Raccordo a vite
• Fusibile di ingresso (interno): Ja
• Intervallo tensione di ingresso AC: 85…277 V AC
• Intervallo di tensione in ingresso DC: 80...370 V DC
• Corrente di inserzione: max. 15 A
• Fusibile di protezione consigliato: interruttore magnetotermico 20 A, curva B
  interruttore magnetotermico 16 A, curva C
• Gamma di frequenza AC: 45…65 Hz
• Tensione nominale di ingresso: 100...240 V AC
• Potenza assorbita nominale: 1.032 VA
• Corrente assorbita in funzione della tensione di ingresso:
  • Tipo di tensione: AC
  • Tensione di ingresso: 230 V
  • Corrente di ingresso: 4,52 A
  • Tipo di tensione: DC
  • Tensione di ingresso: 120 V
  • Corrente di ingresso: 10 A
• Protezione da sovratensione ingresso: Varistore
• Tecnologia di connessione: Raccordo a vite
• Potenza di uscita: 960 W
• Tensione di uscita, Osservazione: (regolabile tramite potenziometro)
• Tensione di uscita, max.: 29,5 V
• Tensione di uscita, min.: 22,5 V
• Corrente di uscita continua @ UNominal: 48 A @ 45°C, 30 A @ 70°C
• Tensione nominale di uscita: 24 V DC ± 1 %
• Corrente di uscita nominale @ UNenn: 40 A @ 60 °C
• Collegabilità in parallelo: sì, max. 3
• Ondulazione residua, picchi di commutazione: &,lt,50 mVss @ U<,sub>,nom<,/sub>,, Full Load
• Protezione da tensione inversa: Ja
• Indicatore di funzionamento: LED rosso/verde e relè (≥21.6 VDC LED verde, relè ON/ ≤20.6 LED rosso, relè OFF)
• Derating: &,gt, 60 °C / 75 % a 70 °C
• Posizione di montaggio, indicazione di montaggio: Orizzontale su guida di supporto TS 35. Sopra &,amp,amp, sotto 50 mm di distanza per un libero afflusso d',aria. Affiancabile senza distanza laterale.
• Corrente di dispersione verso terra, max.: 3,5 mA
• Versione custodia: Metallo, resistente alla corrosione
• Protezione da cortocircuito: Ja
• Fattore di potenza:
  • Typischer Leistungsfaktor: 0.95
  • Tensione di ingresso: 230 V
  • Temperatura ambiente: 25 °C
  • Potenza di uscita: 960 W
• MTBF:
  • Conforme alla norma: SN 29500
  • Tempo di funzionamento (ore), min.: 539.000 h
  • Temperatura ambiente: 25 °C
  • Tensione di ingresso: 230 V
  • Potenza di uscita: 960 W
  • Ciclo di funzionamento: 100 %
• Tempo di mantenimento rete @ INenn: min. 20 ms
• Protezione contro tensioni inverse dal carico: 30…35 V DC
• Limitazione di corrente: &,gt, 120 % I<,sub>,N<,/sub>,
• Potenza dissipata a vuoto: 5 W
• Potenza dissipata a carico nominale: 72,3 W
• Efficienza: 93%
• Categoria di sovratensione: III
• Resistenza agli urti IEC 60068-2-27: 30g in tutte le direzioni
• Resistenza alle vibrazioni IEC 60068-2-6: 2,3 g
• Emissione di disturbi secondo EN55032: Classe B
• Prova di immunità secondo: EN 55024
  EN 55032
  IEC61000-3-2,-3
  IEC61000-4-2,-3,-4,-5,-6,-8,-11
• Tensione di isolamento uscita / terra: 0,5 kV
• Tensione di isolamento ingresso / uscita: 4 kV
• Tensione di isolamento ingresso / terra: 3,5 kV
• Classe di protezione: I, con collegamento PE
• Grado di sporcizia: 2
• Categoria di sovratensione: III
• Equipaggiamento elettrico delle macchine: secondo EN60204
• Bassissima tensione di sicurezza: SELV secondo IEC 60950-1
  PELV secondo EN60204-1
• Trasformatori di sicurezza per alimentatori switching: Secondo EN 61558-2-16
• Tecnologia di connessione: Raccordo a vite
• Numero di morsetti: 3 per L/N/PE
• Coppia di serraggio max.: 0,6 Nm
• Coppia di serraggio, min.: 0,5 Nm
• Sezione conduttore di collegamento, AWG/kcmil, max.: 10 AWG
• Sezione conduttore, AWG/kcmil, min.: 26 AWG
• Sezione del conduttore di collegamento, flessibile , max.: 4 mm²
• Sezione del conduttore di collegamento, flessibile, min.: 0,22 mm²
• Sezione di allacciamento conduttore, rigido, max.: 6 mm²
• Sezione del conduttore collegabile, rigido, min.: 0,18 mm²
• Lama del cacciavite: 0,8 x 4,0
  PZ 1
• Tecnologia di connessione: Raccordo a vite
• Numero di morsetti: 8 (++,---,11,13,14)
• Coppia di serraggio max.: 1,5 Nm
• Coppia di serraggio, min.: 1,2 Nm
• Sezione conduttore di collegamento, AWG/kcmil, max.: 8 AWG
• Sezione conduttore, AWG/kcmil, min.: 22 AWG
• Sezione del conduttore di collegamento, flessibile , max.: 16 mm²
• Sezione del conduttore di collegamento, flessibile, min.: 0,5 mm²
• Sezione di allacciamento conduttore, rigido, max.: 16 mm²
• Sezione del conduttore collegabile, rigido, min.: 0,5 mm²
• Lama del cacciavite: 1,0 x 5,5
• Indicatore di funzionamento: LED rosso/verde e relè (≥21.6 VDC LED verde, relè ON/ ≤20.6 LED rosso, relè OFF)
• Carico sui contatti (contatto NA): max. 30 V DC / 1 A
• Contatto a potenziale zero: Ja

• Produttore: Weidmüller
• Codice articolo: 1478150000
• Tensione nominale di uscita: 24 V DC ± 1 %
• Corrente di uscita nominale @ UNenn: 40 A @ 60 °C
• Potenza di uscita: 960 W
• Tensione nominale di ingresso: 100...240 V AC
• Larghezza: 140 mm
• Versione custodia: Metallo, resistente alla corrosione
• Versione: Alimentatore, alimentatore switching, 24 V
• Profondità: 150 mm
• Altezza: 130 mm
• Peso netto: 3.900 g
• Temperatura di stoccaggio: 40 °C...85 °C
• Temperatura di esercizio: -25 °C...70 °C
• Umidità alla temperatura di esercizio: 5...95 % senza condensa

Connect Power PROmax monofase

PROmax offre soluzioni versatili per l'automazione più esigente.

I nostri potenti e duraturi alimentatori a commutazione PROmax sono progettati per esigenze particolarmente elevate. PROmax gestisce con facilità sovraccarichi continui fino al 20% o picchi di carico temporanei del 300% a temperature elevate nel quadro elettrico.

L'elevata capacità di boost e la piena potenza sono garantite anche in un ampio intervallo di temperatura. I nostri alimentatori switching sono utilizzabili in tutto il mondo e, grazie alla loro ridotta larghezza costruttiva, si adattano anche a spazi limitati.

Insieme al nostro gruppo di continuità DC-UPS o ai moduli a diodi e CAP, create una soluzione di alimentazione su misura per le vostre esigenze.
