VENTILATORE DA PARETE

VENTILATORI 100 MATH

tapparella automatica, timer e sensore di umidità (igrostato)

CARATTERISTICHE PRINCIPALI:

• DIAMETRO CONNETTORE - 100 mm
• ALTA EFFICIENZA - 98 m3/h
• CONSUMO ENERGETICO - 18,0 W
• RUMORE - 34 dB(A) / 3 m
• TAPPARELLA AUTOMATICA
• IGROSATO - SENSORE UMIDITÀ - 60 ÷ 90 %
• TIMER - TIMER - 2 ÷ 30 min.
• SPIA INDICANTE INDICATORE DELLO STATO OPERATIVO DEL VENTILATORE
• PRODUTTORE AFFIDABILE - PRESSIONI D'ARIA
• AERODINAMICO PALE DEL ROTORE (ELICHE)

Se stai cercando un moderno e allo stesso tempo un ventilatore efficiente in modo ottimale con serranda automatica che impedisce il riflusso dell'aria dopo lo spegnimento del ventilatore, questo prodotto della serie MA di VENTS (un produttore leader di ventilatori sul mercato europeo) soddisferà sicuramente le vostre aspettative. Grazie all'affidabile motore con protezione termica, i ventilatori di questa serie garantiranno una ventilazione ottimale nella stanza. Inoltre, l'aspetto moderno e sofisticato del ventilatore soddisferà sicuramente i gusti raffinati di molti utenti (il pannello frontale è realizzato in ABS di alta qualità resistente ai raggi UV). I ventilatori di questa serie sono inoltre dotati di una spia luminosa che indica lo stato di funzionamento del ventilatore. DESCRIZIONE Moderno aspiratore dal design elegante, ideale per l'uso in docce, bagni, cucine e altri spazi residenziali. La massima efficienza , unita al design moderno, garantisce un microclima ideale. Si monta su condotti di ventilazione o si collega a un condotto di ventilazione circolare.

VANTAGGI

Corpo e girante in plastica di alta qualità, durevole e resistente ai raggi UV. Il profilo aerodinamico appositamente progettato garantisce un'elevata efficienza dell'aria . Elevata classe di protezione

IP 34

offre la soluzione ideale per la ventilazione del bagno. VANTAGGI DEL MOTORE Basso fabbisogno energetico grazie a un moderno motore ad alta efficienza. I cuscinetti a bronzina esenti da manutenzione non richiedono lubrificazione e garantiscono oltre 40.000 ore di funzionamento ininterrotto . Il motore è dotato di

protezione termica

contro il surriscaldamento. AUTOMATICO Serranda automatica - si apre ( 1. ) dopo circa 20 ÷ 30 secondi dall'avvio del ventilatore. Quando il dispositivo smette di funzionare, la serranda si chiude automaticamente ( 2. ). Grazie al sensore di umidità

( igrostato ) e al timer, il ventilatore si accenderà automaticamente se il livello di umidità nella stanza supera la soglia del sensore 60-90% di umidità e funzionerà automaticamente finché il livello di umidità non scenderà al livello standard - precedentemente impostato sull'apposito potenziometro), dopodiché il ventilatore passerà alla modalità di funzionamento con timer e continuerà a funzionare per il tempo impostato sul timer. Grazie alla funzione timer

( interruttore timer ), il ventilatore può funzionare nell'intervallo di tempo da circa 2 a circa 30 minuti

, dopo che il ventilatore è stato spento tramite un interruttore (ad esempio dall'impianto di illuminazione). Per utilizzare tutte le funzioni del ventilatore, è necessario un cavo elettrico a tre fili (dall'interruttore al ventilatore). È possibile collegare il ventilatore con due fili (morsetti L e N), ma in questo caso il ventilatore funzionerà automaticamente in base al livello di umidità dell'aria nella stanza. DATI TECNICI Tensione nominale di alimentazione - 230 V Frequenza nominale - 50 Hz Potenza assorbita - 18,0 W

Portata d'aria -

98 m3/h

• Pressione sonora - 34 dB(A)/3m
• Pressione statica - 35 Pa
• Consumo di corrente - 0,085 A
• Velocità del motore - 2300 rpm
• Max. Temperatura di esercizio - 45 °C
• Classe di protezione - IP24
• Peso - 0,65 kg
• DIMENSIONI [mm] Ø D -
• 100 ⎕
• B - 165x165
• (dimensioni esterne) B1 -

150

• (dimensioni esterne) B2 -
• 150 (dimensioni esterne) H - 150
• (dimensioni esterne) L - 92

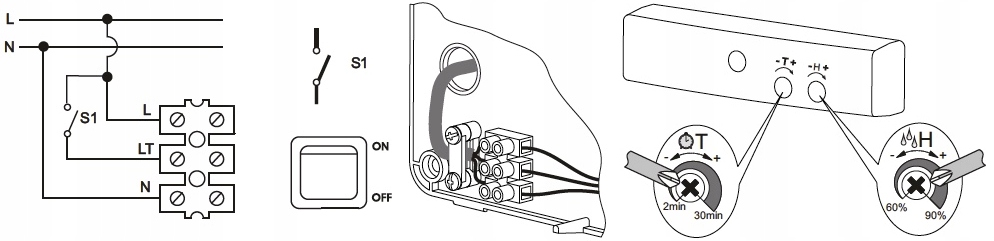

• L1 - 32 SCHEMA DI COLLEGAMENTO ELETTRICO
• Per collegare il ventilatore, un è necessario un impianto elettrico a tre fili che va dall'interruttore al ventilatore.
• S1 - Interruttore (ad es. interruttore della luce)
• L - Tensione (collegata in modo permanente)

N

- Neutro (zero) LT - Tensione (interrotta dall'interruttore)

• Impostazione corretta del ventilatore con sensore di umidità: Al primo collegamento, effettuare la regolazione come descritto di seguito:
• - impostare il potenziometro del tempo al minimo e il potenziometro dell'umidità al massimo (ruotare i potenziometri molto delicatamente, fino a sentire una leggera resistenza, poiché si può facilmente danneggiare il potenziometro ruotandolo attorno al proprio asse). Quindi collegare i terminali L
• - fase e N
• - neutro. Dopo aver applicato la tensione con questo collegamento, la ventola dovrebbe accendersi per alcuni secondi e poi spegnersi da sola. Quindi, mantenendo l'alimentazione, ruotiamo delicatamente il potenziometro di umidità lentamente verso sinistra (in senso antiorario) finché il ventilatore non si accende, quindi lo riportiamo leggermente verso destra. Abbiamo ora impostato la cosiddetta soglia minima per il sensore di umidità. Tutte le regolazioni vengono ovviamente effettuate nella stanza in cui verrà installato il ventilatore. Se disponiamo di un'installazione a tre fili che va da un interruttore (ad esempio, un interruttore della luce o un interruttore separato) al ventilatore, possiamo collegare il terzo filo al morsetto

LT

(utilizzando, ad esempio, il filo giallo-verde come fase interrotta dall'interruttore, effettuando un collegamento appropriato all'ingresso dell'interruttore). Questo collegamento ci consente di utilizzare la funzione timer del ventilatore e di accenderlo in aggiunta alla funzione di umidostato automatico.

Informazioni sul produttore: VENTS Group fa parte di un gruppo manifatturiero internazionale. La sua offerta commerciale si suddivide in due aree principali: ventilazione domestica e ventilazione professionale. Una moderna sede centrale dotata di magazzini verticali consente un'efficiente fornitura ai clienti in tutto il paese. L'esperienza maturata dall'azienda nel settore della ventilazione dal 1995 contribuisce a un servizio clienti professionale, affidabile e completo, che consente ai clienti di contare sempre sul supporto tecnico di VENTS Group.
