Descrizione generale

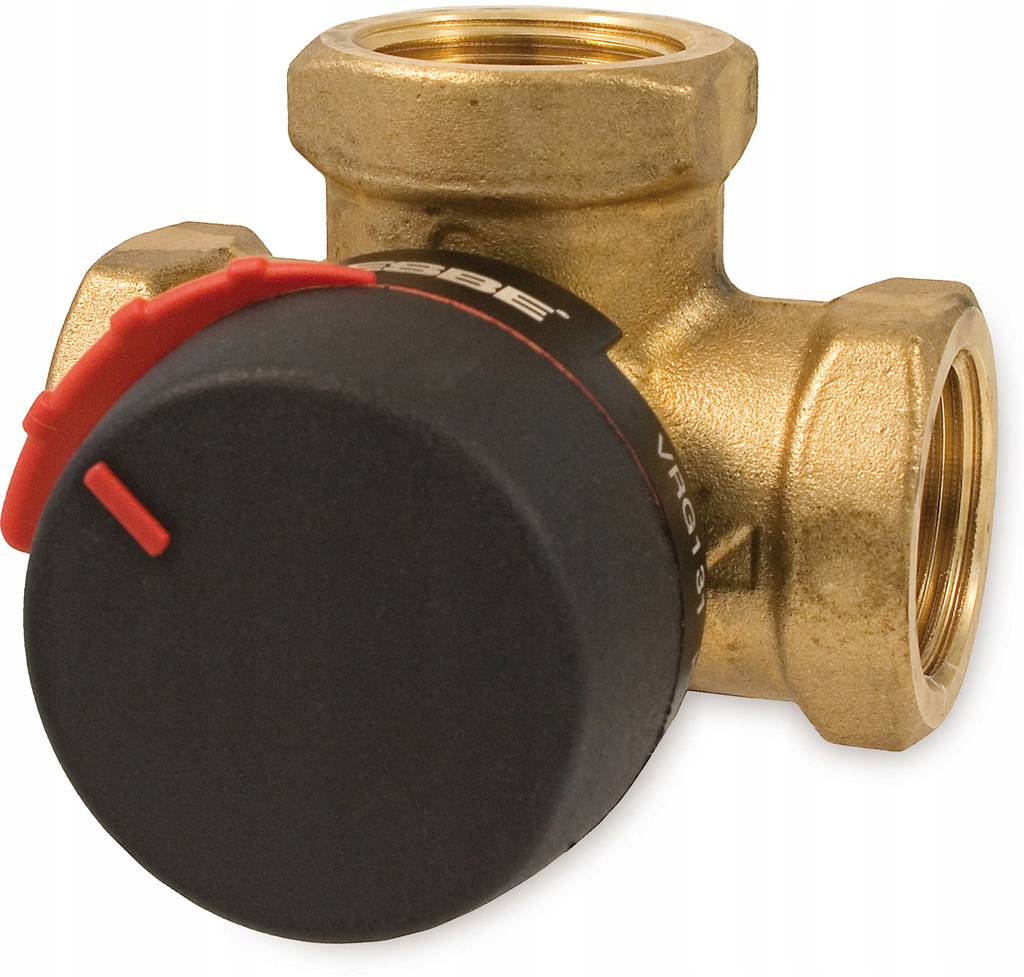

La valvola miscelatrice ESBE VRG 131 è una valvola a 3 vie con attacco da 3/4 pollici, progettata per l'uso in impianti di riscaldamento e raffreddamento. Realizzata in leghe di ottone speciali, offre una bassa perdita di carico e un funzionamento manuale facilitato grazie a maniglie antiscivolo e fermi corsa a 90°. La scala di posizione è invertibile e ruotabile, permettendo diverse configurazioni di montaggio. In combinazione con l'attuatore ESBE serie ARA600, la valvola può essere automatizzata per una regolazione precisa.Specifiche tecniche
- Riferimento: VRG131 - 11600900
- Dimensione: DN 20
- KVS: 6.3
- Collegamento: Rp 3/4
- Classe di pressione: PN 10
- Temperatura del fluido: max (continua) +110ºC, max (temporanea) +130ºC, min -10ºC
- Coppia (alla pressione nominale): DN15-32: < 3 Nm, DN40-50: < 5 Nm
- Trafilamento in % della portata: Miscelazione < 0.05%, Zona < 0.02%
- Pressione di esercizio: 1 MPa (10 bar)
- Perdita di carico differenziale max: Miscelazione 100 kPa (1 bar), Zona 200 kPa (2 bar)
- Pressione di chiusura: 200 kPa (2 bar)
- Campo di regolazione Kv/Kvmin, A-AB: 100
- Materiale: Corpo valvola in ottone resistente alla dezincatura (DZR), cursore in ottone resistente all'abrasione, albero e bussola in PPS composito, guarnizioni O-R in EPDM
Compatibilità e accessori
- Compatibile con attuatori ESBE serie ARA600 per automazione
- Disponibile con filettatura femmina o maschio, dado girevole e flangia pompa DN20
- Raccordi a compressione per tubi con diametro esterno di 22 mm e 28 mm
Installazione
La valvola può essere montata in diverse posizioni grazie alla scala di posizione invertibile e ruotabile, facilitando l'integrazione negli impianti esistenti.
Utilizzo
Ideale per impianti di riscaldamento e raffreddamento, la valvola ESBE VRG 131 permette una regolazione precisa del flusso e della temperatura del fluido.
