Descrizione generale

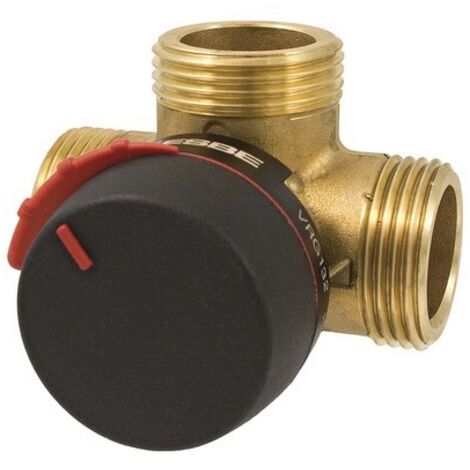

La valvola miscelatrice 3 vie fil. maschio VRG132 1"1/2 DN 32 è progettata per garantire un'ottima regolazione e prestazioni elevate. Con un trafilamento interno tra i più bassi sul mercato (< 0,05%), offre compattezza, flessibilità e facilità di installazione. Realizzata in ottone ad alte prestazioni, è ideale per impianti di riscaldamento e raffreddamento, assicurando lunga durata e resistenza. Questa valvola è perfettamente compatibile con gli attuatori e le centraline ESBE.Specifiche tecniche
- Pressione nominale: PN 10
- Temperatura del fluido: max. (in continuo) +110°C, max. (temporaneamente) +130°C, min. -10°C
- Coppia (alla pressione nominale): DN15-32: <3 Nm; DN40-50: <5 Nm
- Trafilamento in % della portata: Miscelazione <0,05%, Zona <0,02%
- Pressione di esercizio: 1 MPa (10 bar)
- Perdita di carico differenziale max: Miscelazione 100 kPa (1 bar), Zona 200 kPa (2 bar)
- Pressione di chiusura: 200 kPa (2 bar)
- Campo di regolazione Kv/Kvmin, A-AB: 100
- Raccordi: Filetto femmina, EN 10226-1; Filetto maschio, ISO 228/1; Raccordo a compressione, EN 1254-2
- Fluido: Acqua di riscaldamento (in conformità alla norma VDI2035), miscele acqua/glicole max. 50%, miscele acqua/etanolo max. 28%
- Materiale corpo valvola: Ottone resistente alla dezincatura (DZR)
- Cursore: Ottone resistente all'abrasione
- Albero e bussola: PPS composito
- Guarnizioni O-R: EPDM (DianFlex)
Compatibilità e accessori
- Compatibile con attuatori e centraline ESBE
Installazione
- Facile da installare grazie alla sua compattezza e flessibilità
Utilizzo
- Ideale per miscelazione o commutazione in impianti di riscaldamento e raffreddamento
