Informazioni sul prodotto

Descrizione

Descrizione generale

Le valvole di sicurezza a membrana sono progettate per il controllo della pressione nei generatori di calore all'interno degli impianti di riscaldamento e in tutti i sistemi alimentati con acqua o miscele di acqua e liquidi vettori, come il glicole. Queste valvole si attivano al raggiungimento della pressione di taratura, aprendo il circuito per evitare picchi di pressione che potrebbero danneggiare il generatore o i componenti del sistema.

Specifiche tecniche

Connessione: 3/4"

Pressione: 5 Bar

Temperatura massima di esercizio: 120 °C

Temperatura minima di esercizio: -5 °C

Pressione nominale: PN10

Fluido d'impiego: acqua, soluzioni glicolate

Massima percentuale di glicole: 50%

Sovrapressione apertura: 20%

Scarto di chiusura: 20%

Filettatura: 3/4" F x 3/4" F

Installazione

Le valvole di sicurezza possono essere installate sia in posizione orizzontale che verticale, seguendo sempre il senso di flusso indicato sul corpo della valvola. È fondamentale che la scelta della valvola sia effettuata da personale qualificato, previa verifica dimensionale dell'impianto e in conformità con le normative vigenti. In particolare:

Negli impianti idrosanitari, la valvola deve essere posizionata vicino al circuito di accumulo dell'acqua calda, senza organi di intercettazione interposti.

Negli impianti di riscaldamento, deve essere installata nella parte superiore del generatore di calore o sulla tubazione di uscita, mantenendo una distanza inferiore a un metro e senza organi di intercettazione interposti.

Caratteristiche

Marche
TIEMME
Filettatura per idraulica
3/4" (20x27)
Componente del gruppo di sicurezza
Valvola di sicurezza
Fluido compatibile
Acqua
Altezza
50 mm
Larghezza
60 mm
Peso
16 kg
Pressione massima
5 bar
Referenza ManoMano
ME95170541
MMID
381357507626
Rif. costruttore
1920071

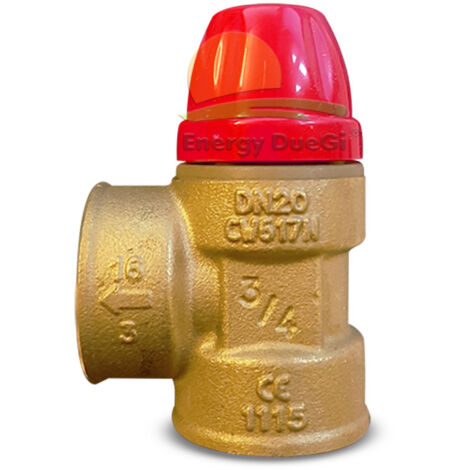

Valvola di sicurezza F-F 3/4"X3/4" 5 BAR
