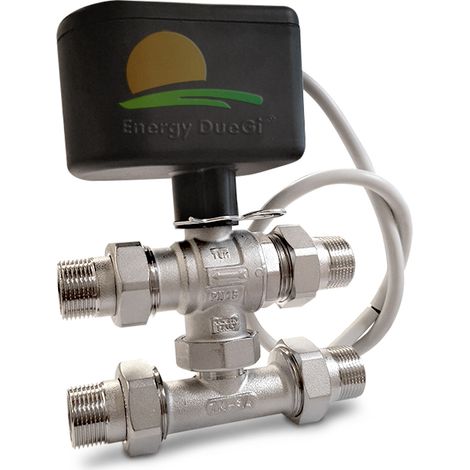

Valvola a sfera motorizzata bypass 1" M 230VAC - 5 FILI - 2136
Informazioni sul prodotto
Descrizione
Le valvole motorizzate possono essere utilizzate nei piu' svariati settori dell'impiantistica. Particolarmente indicate come valvole per la regolazione e contabilizzazione d'impianti di riscaldamento singoli o a zone, impianti con utilizzazione di energie alternative, impianti con fluidi caldi o freddi ed impianti di automazione in genere.
FUNZIONAMENTO:
Il servocomando opera sulla valvola con una rotazione di 90o passando dalla posizione di chiusura (by-pass) alla posizione di apertura e viceversa. E' possibile azionare manualmente la valvola, dopo aver sfilato il servocomando, agendo sul perno di manovra con una chiave fissa da 8 mm; il piano fresato del perno e' corrispondente al foro di by-pass della sfera. Le valvole motorizzate devono essere installate rispettando il senso di circolazione dell'acqua indicato sul corpo valvola con una freccia. Le valvole motorizzate, sono applicabili sulla maggior parte dei collettori complanari in commercio grazie all'interasse variabile del tee telescopico. La funzione delle valvole motorizzate consente di intercettare il fluido termovettore e di rinviarlo nel tratto dell'impianto a monte della valvola, mantenendo, cosi', bilanciata la portata nelle restanti zone che devono cedere calore. Questo e' possibile grazie ad un incavo nella sfera ed al foro presente nella terza via, che e' appositamente calibrato, e mantiene le stesse perdite di carico che si vengono a creare quando la valvola e' aperta ed e' a servizio della zona. Installando su tutte le zone dell'impianto le valvole a tre vie con BY-PASS, si assicura in ogni situazione una prevalenza costante ai capi delle varie zone. Saranno in tal modo evitate variazioni nelle prestazioni termiche delle reti di utilizzazione.
ISTRUZIONI PER L'INSTALLAZIONE:
Le valvole possono essere montate in qualsiasi posizione (orizzontale, verticale, ...) purche' siano visibili, accessibili e le operazioni di manovra possano essere facilmente eseguite fino alla completa chiusura e/o apertura.
Salvo diversamente indicato la chiusura della valvola avviene in senso orario e l' apertura in senso anti-orario.
La direzione di montaggio della valvola rispetto al flusso del circuito e' specificato con marcature (generalmente frecce) sul corpo valvola.
L' impianto deve essere progettato e realizzato in modo tale da evitare sollecitazioni tali da danneggiare la valvola ed impedirne la corretta tenuta ed il buon funzionamento.
Le operazioni di collegamento tra la valvola e la raccorderia di connessione all'impianto devono essere eseguite con attrezzature idonee. La coppia di serraggio deve essere tale da garantire la corretta tenuta senza arrecare danneggiamenti alla valvola od ai raccordi.
Ad installazione completata e' necessario eseguire la verifica delle tenute secondo quanto specificato dalle norme tecniche e/o dalle leggi vigenti nel paese di utilizzo.
La valvola non va tenuta in posizione intermedia per lunghi periodi onde evitare danneggiamenti degli organi di tenuta della valvola stessa.
Per mantenere la valvola ed i relativi organi di tenuta in buone condizioni e suggerito installare un filtro per la raccolta di eventuali impurita' a monte della valvola.
| Attacchi | 1" M a bocchettone |
|---|---|
| Corpo valvola | in ottone EN 12165-CW617N nichelato |
| Sfera | in ottone EN 12164-CW617N cromata |
| Stelo di manovra | in ottone EN 12164-CW617N con O-ring |
| Temperatura del fluido termovettore | da 0oC a 100oC |
| Pressione di esercizio | PN 16 |
| Pressione differenziale massima | 10 bar |
| Alimentazione morsetti 1 - 4 | a 230Vac o 24Vac (50...60Hz) |
| Potenza assorbita | 6 VA |
| Contatto rele' morsetti 2 - 3 | pulito (non in tensione) attivo a valvola aperta |
| Grado di protezione | IP 44 |
| Temperatura d'esercizio | min -5oC, max 55oC |
| Coppia max di rotazione | 8 Nm |
| Tempo di manovra | 40 sec |
| Fusibile | 5x20 F350 mA |
Caratteristiche
- MarcheENERGY DUEGI
- Lunghezza23 cm
- Larghezza16 cm
- Altezza9 cm
- Peso2.3 kg
