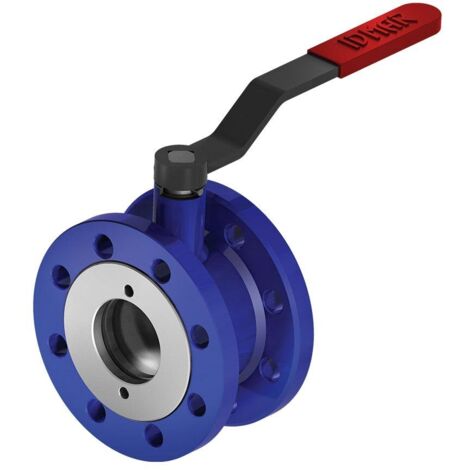

Valvola a sfera IDMAR DN125 per acqua WK 2A 1.6MPa con flangia sandwich
'/%3E%3C/svg%3E)
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
Valvola a sfera flangiata IDMAR DN125 WK2A Sandwich | Flangia PN16 | Temp. – da –20 °C a +200 °C
Raccordi industriali professionali per impianti idrici, di riscaldamento e HVAC – diametro nominale DN 125 mm, pressione massima 16 bar (1,6 MPa), connessione flangiata PN16, temperatura di esercizio da –20 °C a +200 °C, codice prodotto APA12510016820, EAN 5906489918278, garanzia 2 anni, spedizione 24 h.
Cos'è una valvola a sfera flangiata per acqua DN125 WK2A Sandwich 1.6 MPa?
Valvola di intercettazione ad alta pressione specializzata, progettata per impianti idrici: acqua potabile, acqua di processo, vapore, glicole, aria compressa, oli (fluidi del gruppo 2 secondo PED). Il design con connessione flangiata PN16 garantisce affidabilità nei sistemi di riscaldamento, HVAC e industriali. La struttura compatta a sandwich (lunghezza di installazione I = 600 mm) consente di risparmiare spazio nell'installazione. Le guarnizioni in PTFE + 20% carbonio e i tripli O-ring in NBR70 garantiscono una tenuta di classe A in un ampio intervallo di temperature da -20 °C a +200 °C. Il corpo e la sfera in acciaio P355NL1 assicurano elevata resistenza meccanica e resistenza alla corrosione. Dimensioni della flangia conformi alla norma PN‑EN 1092‑1. Su richiesta del cliente, è disponibile una versione con ingranaggio a vite senza fine o predisposizione per un attuatore elettrico/pneumatico.
Costruzione e componenti della valvola sandwich WK2A DN125
- Sfera di chiusura – acciaio cromato P355NL1, foro pieno DN 125 mm
- Guarnizione a sfera – PTFE + 20% carbonio (C), temperatura fino a +200 °C
- Sede della guarnizione – lavorazione CNC di precisione (HAAS, OKUMA)
- Molla di compressione – compensazione automatica dell'usura della guarnizione
- Flangia in acciaio PN16 – conforme a PN‑EN 1092‑1, 8 fori M16
- Corpo valvola – acciaio certificato P355NL1, saldatura robotizzata
- Perno rotante – acciaio cromato, protezione antistatica
- Manicotto del cuscinetto – PTFE + grafite, rotazione fluida
- O-ring – triplo NBR70, classe di tenuta A
- Attuatore quadrato - 25 mm conforme a ISO 5211 F10
- Vite di fermo - blocco posizione aperto/chiuso
- Perno elastico - fissa la connessione stelo-sfera
Figura 1. Costruzione della valvola a sfera flangiata Sandwich WK2A DN125 per l'acqua
Caratteristiche tecniche
- ✔ Pressione di esercizio PS 16 bar (1,6 MPa) – adatta alla maggior parte degli impianti di riscaldamento e climatizzazione installazioni
- ✔ Connessione flangia PN16 – 8 viti M16 (fori da 18 mm), spaziatura ØD0 210 mm, in conformità con PN‑EN 1092‑1
- ✔ Guarnizioni in PTFE + 20% carbonio – temperatura di esercizio da –20 °C a +200 °C, maggiore resistenza all'abrasione
- ✔ Tripla guarnizione O-ring NBR70 – tenuta su stelo e coperchio, nessuna perdita
- ✔ Corpo realizzato in acciaio certificato P355NL1 – resistenza alle basse temperature (fino a –20 °C), certificazione PED
- ✔ Sabbiatura e rivestimento anticorrosione RAL 5015 – protezione duratura contro la corrosione
- ✔ Saldatura robotizzata e lavorazione CNC – Tolleranze di precisione 0,01 mm, elevata ripetibilità
- ✔ Pistone con meccanismo antistatico – previene scintille e accumulo di carica
- ✔ Costruzione sandwich compatta – lunghezza di installazione I = 600 mm, risparmio di spazio
- ✔ Attacco quadro 25 mm (ISO 5211 F10) – predisposto per l'automazione (attuatore elettrico/pneumatico)
- ✔ Durata utile oltre 10.000 cicli – in condizioni operative normali
- ✔ Uso previsto: fluidi del gruppo 2 (PED) – acqua, vapore, glicole, aria compressa, oli
Parametri tecnici
| Parametro | Valore |
|---|---|
| Codice prodotto | APA12510016820 |
| EAN | 5906489918278 |
| MPN | DN125‑WK2A‑Sandwich‑1.6MPa |
| Produttore | Gruppo IDMAR |
| Diametro nominale DN | 125 mm |
| Pressione nominale PN | 16 bar (PN16) |
| Pressione massima PS a +20 °C | 16 bar (1,6 MPa) |
| Temperatura di esercizio | -20 °C a +200 °C |
| Fluidi | Gruppo 2 secondo PED (acqua, vapore, glicole, aria compressa, oli) |
| Tipo di connessione | Flangiato PN16 (secondo PN‑EN 1092‑1) |
| Numero di viti | 8 (M16, fori 18 mm) |
| Materiale del corpo | Acciaio certificato P355NL1 (secondo EN 10028‑3) |
| Materiale della sfera | Acciaio cromato P355NL1 |
| Materiale dello stelo | Acciaio cromato (protezione antistatica) |
| Guarnizioni a sfera | PTFE + 20% Carbonio (C) |
| Boccola cuscinetto stelo | PTFE + Grafite |
| Anelli di tenuta | O-ring NBR70 (tripla tenuta) |
| Attacco quadro | 25 mm (ISO 5211 F10) |
| Peso della valvola | ~23 kg |
| Classe di tenuta | A (perdita <0,01 ml/min secondo PN‑EN 12266‑1) |
| Durata (numero di cicli) | >10.000 cicli di apertura/chiusura |
| Norme e standard | PN‑EN 1092‑1, PN‑EN 12516‑2, PN‑EN 12266‑1, PED 2014/68/UE |
| Certificazione | CE, PED (Direttiva sulle attrezzature a pressione), ŚZSJ n. 2/17 (dichiarazione 33/AP) |
| (garanzia del produttore) |
Dimensioni complessive (flange PN16)
| Parametro di dimensione | Valore [mm] | |
|---|---|---|
| DN – diametro nominale | 125 | |
| PN – pressione nominale | 16 bar | |
| PS – pressione massima | 16 bar | |
| ØDz – diametro esterno della flangia | 250 | |
| ØD1 – diametro interno della flangia | 188 | |
| ØD0 – diametro del centro dei fori | 210 | |
| Ød0 – diametro dei fori delle viti | 18 | |
| n – numero di viti (numero / quantità) | 8 | |
| g – spessore del collare | f – spessore delle guarnizioni | 2 |
| L – lunghezza del corpo valvola | 186 | |
| I – lunghezza totale (della struttura) | 600 | |
| H – altezza del corpo valvola | 161 | |
| H1 – altezza dell'asse di azionamento | 168 | |
| H2 – altezza totale (con azionamento) | 286 | |
| □ s – dimensione quadrata dell'unità | 25 |
Figura 2. Dimensioni complessive della valvola a sfera flangiata DN125 WK2A Sandwich
Applicazioni industriali
La valvola a sfera DN125 WK2A Sandwich 1.6 MPa è utilizzata in impianti idraulici, di riscaldamento e industriali esigenti (fluidi del gruppo 2 secondo PED). Le principali aree di utilizzo includono:
- Reti di riscaldamento municipali e industriali – sezioni di rete di interruzione, punti di riscaldamento, scambiatori di calore
- Impianti HVAC (riscaldamento, ventilazione, condizionamento dell'aria) – circuiti di riscaldamento, raffreddamento e ventilazione in edifici commerciali e industriali
- Sistemi di approvvigionamento idrico principale – trasporto di acqua potabile, tecnologica e di raffreddamento in impianti industriali
- Industria chimica e petrolchimica – impianti di acqua di processo, sistemi di raffreddamento, circuiti chiusi
- Sistemi ad aria compressa – interruzione e regolazione del flusso in sistemi pneumatici
- Impianti a glicole – riscaldamento a pavimento, sistemi antigelo, refrigerazione industriale
6 vantaggi chiave della valvola sandwich DN125 WK2A 1.6 MPa
- Design compatto a sandwich (I = 600 mm) – la breve lunghezza di installazione consente di risparmiare spazio, riduce i costi di tubazioni e raccordi e facilita l'installazione in spazi limitati.
- Ampio intervallo di temperatura (da -20 °C a +200 °C) – applicazione universale in installazioni a bassa temperatura (reti esterne) e ad alta temperatura (vapore, reti di riscaldamento), acciaio P355NL1 resistente alle basse temperature.
- Guarnizioni in PTFE avanzato + 20% di carbonio – maggiore resistenza all'abrasione rispetto al PTFE standard, lunga durata Vita in acqua e vapore, nessun requisito di lubrificazione.
- Triplo O-ring NBR70 – eliminazione del rischio di perdite all'esterno della valvola, protezione contro la contaminazione del fluido e il guasto dell'installazione, tenuta di classe A per tutta la durata di servizio.
- Precisione di lavorazione CNC e saldatura robotizzata - tolleranze inferiori a 0,01 mm garantiscono perfetta tenuta e ripetibilità dei parametri, elevata resistenza meccanica delle saldature robotizzate, macchine HAAS e OKUMA.
- Predisposto per l'automazione (ISO 5211 F10, 25 mm quadrati) - possibilità di installare un attuatore elettrico o pneumatico senza necessità di modifiche, costi operativi ridotti nei sistemi automatizzati, certificati CE e PED, garanzia di 2 anni.
Ordina ora e ricevi la valvola in 24 ore!
✓ Spedizione express in 24 ore – valvola spedita lo stesso giorno lavorativo
✓ – qualità e sicurezza garantite
✓ Assistenza tecnica – consulenza sulla selezione di raccordi industriali
Contatti: ☎ +48 798 768 768 | ✉ sklep@oszczedneinstalacje.pl
Disponibile facoltativamente: maniglie, ingranaggi a vite senza fine, attuatori pneumatici ed elettrici. Hai bisogno di flange piatte PN16? Dai un'occhiata alla nostra offerta!
⚠ Informazioni per il cliente: La valvola a sfera Sandwich DN125 WK2A viene fornita senza maniglia. La maniglia per valvole industriali è disponibile come articolo separato nel nostro negozio: Maniglie per valvole industriali →. Flange piatte in acciaio PN16, guarnizioni e viti M16 sono disponibili separatamente. Vedi flange in acciaio →
Valvola a sfera flangiata per acqua DN125 WK2A Sandwich 1.6 MPa – raccordi industriali professionali per impianti di riscaldamento, HVAC e idraulici. Lavorazione di alta qualità, certificati CE e PED, disponibilità a magazzino, supporto tecnico. Ordina oggi - spedizione entro 24 ore!
Caratteristiche
- MarcheAUTRES
- ColoreBlu
- Pressione16 bar
- MaterialeAcciaio
- Diametro di uscita125 mm
- Filettatura per idraulica3/4" (20x27)
- FormaCilindrica
- Materiale del corpoAcciaio
- Quantità di uscite1
- Peso23 kg
- Pressione massima16 bar
- Temperatura massima di esercizio200 °C
- Modello di valvolaRubinetto di arresto
- Utilizzo della valvolaAcqua fredda sanitaria
- Referenza ManoManoME214044340
- MMID235076093246
- Rif. costruttorefisherexpert_5906489918278
- EAN5906489918278
