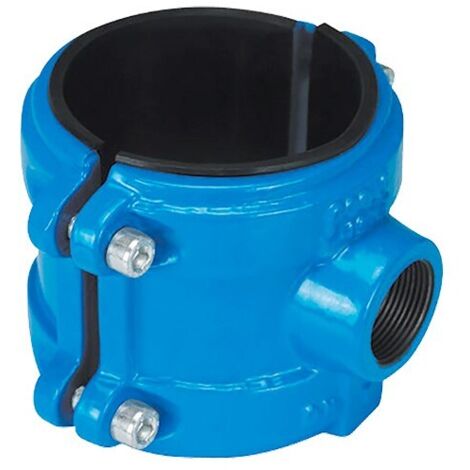

TOF/C Collare di derivazione modello manicotto ø63 x 1"1/2 05310908

Acquisti per la tua azienda?

Prezzi negoziati IVA esclusa fino a -20%

Passa a un account pro
Prodotto simile consegnato con
Kit 2 supporti doppi metallo per collettori 3/4' (20x27) con gomma isofonica NOYON & THIEBAULT - 3052-20S2
Kit 2 supporti doppi metallo per collettori 3/4' (20x27) con gomma isofonica NOYON & THIEBAULT - 3052-20S2
8,37 €
91
Venduto da Officina Idraulica

Questi articoli potrebbero interessarti !

Collier De Serrage Gaine Universel 60à 135mmNATHER

Collier De Serrage Gaine Universel 60à 135mm

179
3,32€
Collare di serraggio in acciaio inox 25 a 40mm 2pcsRIBILAND

Collare di serraggio in acciaio inox 25 a 40mm 2pcs

69
Portello di ispezione in plastica, con telaio in lamiera zincata 320x250 Caleffi 361032 Bianco - PlasticaCALEFFI
2 opzioni

Portello di ispezione in plastica, con telaio in lamiera zincata 320x250 Caleffi 361032 Bianco - Plastica

2
Portello di ispezione in plastica, con telaio in lamiera zincata 500x250 Caleffi 361050 Bianco - PlasticaCALEFFI
2 opzioni

Portello di ispezione in plastica, con telaio in lamiera zincata 500x250 Caleffi 361050 Bianco - Plastica

2
Fischer - Collare Per Tubi 3/8" Frs Plus (15-19 Mm)FISCHER
21 opzioni

Fischer - Collare Per Tubi 3/8" Frs Plus (15-19 Mm)

54
Cassette di Ispezione in Plastica per Collettori Mm 400 Tiemme RaccorderieTIEMME

Cassette di Ispezione in Plastica per Collettori Mm 400 Tiemme Raccorderie

32,63€
Consegna gratuita
Fascetta stringitubo a bullone W1 Rinforzato - Serraggio 48-51OC-PRO
18 opzioni

Fascetta stringitubo a bullone W1 Rinforzato - Serraggio 48-51

245
Collare tourillon rinforzato zincato - colliertourillon : 122/130OC-PRO
18 opzioni

Collare tourillon rinforzato zincato - colliertourillon : 122/130

245
Kit 2 supporti doppi metallo per collettori 3/4' (20x27) con gomma isofonica NOYON & THIEBAULT - 3052-20S2NOYON & THIEBAULT
2 opzioni
Occasioni

Kit 2 supporti doppi metallo per collettori 3/4' (20x27) con gomma isofonica NOYON & THIEBAULT - 3052-20S2

91
Supporto per collettore 26x34, confezione da 2 pz. NOYON & THIEBAULTNOYON & THIEBAULT
2 opzioni
N°1 nelle vendite

Supporto per collettore 26x34, confezione da 2 pz. NOYON & THIEBAULT

91
(4,90€/pc)
Cassetta universale 300 x 250 x 80 tiemme 1810014TIEMME

Cassetta universale 300 x 250 x 80 tiemme 1810014

COLLARE FRS PLUS PER TUBI 5" CON GUARNIZIONEFISCHER
21 opzioni

COLLARE FRS PLUS PER TUBI 5" CON GUARNIZIONE

54
Cassette di Ispezione in Plastica per Collettori Mm 500 Tiemme RaccorderieTIEMME

Cassette di Ispezione in Plastica per Collettori Mm 500 Tiemme Raccorderie

37,79€
Consegna gratuita
Binario di montaggio WALRAVEN BIS RapidStrut - 41 x 41/2,0 mm - Barra da 2 metri - 6505242WALRAVEN

Binario di montaggio WALRAVEN BIS RapidStrut - 41 x 41/2,0 mm - Barra da 2 metri - 6505242

32
30,46€
3 M DI FASCETTE SENZA FINE CON 8 VITI CON TESTA A INTAGLIOBGS DO IT YOURSELF

3 M DI FASCETTE SENZA FINE CON 8 VITI CON TESTA A INTAGLIO

69
Cassetta in Plastica per Collettori Damas Mm 420 x 300 x 80DIANHYDRO

Cassetta in Plastica per Collettori Damas Mm 420 x 300 x 80

2
47,05€
Consegna gratuita
Support doppio per raccoglitore componibile (Set di 2) 26x34PBTUB
2 opzioni

Support doppio per raccoglitore componibile (Set di 2) 26x34

7
COPERCHIO PER CASSETTA CON VITI mm 480 x 250FAR

COPERCHIO PER CASSETTA CON VITI mm 480 x 250

NASTRO FORATO ZINCATO 10M/12X0,8ATLANTIS
4 opzioni

NASTRO FORATO ZINCATO 10M/12X0,8

52
Staffa di montaggio per COLRPBTUB
2 opzioni

Staffa di montaggio per COLR

7

Confronta con articoli simili

Informazioni sul prodotto

Descrizione

Descrizione generale

Il collare di derivazione modello manicotto ø63 x 1'1/2 è progettato per l'uso su reti di distribuzione di acqua potabile. È adatto per derivazioni di utenza su tubazioni in polietilene e PVC, con limiti di impiego di PN16 e temperatura massima di 80°C.

Specifiche tecniche

  • Diametro: ø63 mm
  • Pressione di esercizio: 16 bar
  • Pressione di collaudo: 25 bar
  • Materiale semicorpi: ghisa sferoidale rivestita con polvere epossidica atossica
  • Filettatura: GAS femmina UNI ISO 228/1
  • Guarnizione: gomma nitrilica NBR atossica
  • Coppia di serraggio consigliata: 25-30 N.m

    • Installazione

  • Posizionare i due semicilindri sulla condotta in polietilene da derivare, mantenendoli equidistanti.
  • Inserire le viti, posizionando la testa nella sede predisposta nella parte inferiore a staffa.
  • Inserire le rosette sulla vite e successivamente i dadi esagonali, autobloccanti o normali.
  • Avvitare manualmente i quattro dadi fino a serraggio parziale, mantenendo equidistanti i semicilindri.
  • Effettuare un serraggio in croce con apposita chiave, in modo graduale e uniforme, fino al raggiungimento del serraggio dei semigusci in ghisa.
  • Per completare la presa, calettare sulla filettatura un raccordo di derivazione o una valvola di intercettazione.

    • Utilizzo

    Il collare è utilizzato per garantire una tenuta affidabile tra semicorpo e condotta, anche su condotte irregolari e ovalizzate, grazie alla sua larghezza di appoggio che assicura una duratura tenuta.

    Altre informazioni

  • Nota: La tenuta idraulica della valvola o raccordo calettato sulla derivazione deve essere predisposta mediante sistemi classici, come teflon o canapa.

    • Caratteristiche

    • Marche
      EFFEBI
    • Filettatura per idraulica
      1/2" (15x21)
    • Diametro di serraggio max
      63 mm
    • Diametro di serraggio minimo
      63 mm
    • Materiale
      Ghisa
    • Utilizzo del collare per idraulica
      Per Fissaggio a parete
    • Referenza ManoMano
      ME94236016
    • MMID
      232429123295
    • Rif. costruttore
      05310908
    • EAN
      8016218447324
