Informazioni sul prodotto

Descrizione

Descrizione generale

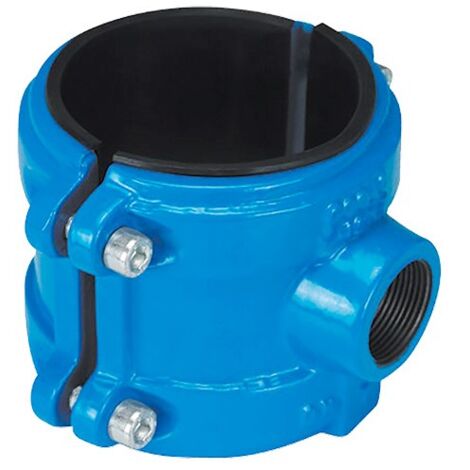

Il collare di derivazione modello manicotto ø110 x 2" TOF/C è progettato per l'uso su reti di distribuzione di acqua potabile. È adatto per derivazioni di utenza su tubazioni in polietilene e PVC, con limiti di impiego di PN16 e temperatura massima di 80°C.

Specifiche tecniche

  • Pressione di esercizio: 16 bar
  • Pressione di collaudo: 25 bar
  • Semicorpi in ghisa sferoidale, rivestiti con polvere epossidica atossica
  • Filettatura: GAS femmina UNI ISO 228/1
  • Viti a testa esagonale in acciaio zincato
  • Guarnizione in gomma nitrilica NBR, atossica
  • Coppia di serraggio consigliata: 25-30 N.m

    • Installazione

  • Posizionare i due semicilindri sulla condotta in polietilene da derivare, mantenendoli equidistanti.
  • Inserire le viti, posizionando la testa nella sede predisposta nella parte inferiore a staffa.
  • Inserire le rosette sulla vite e successivamente i dadi esagonali, autobloccanti o normali.
  • Avvitare manualmente i quattro dadi fino a serraggio parziale, mantenendo equidistanti i semicilindri.
  • Effettuare un serraggio in croce con apposita chiave, in modo graduale e uniforme, fino al raggiungimento del serraggio dei due semigusci in ghisa.
  • Per completare la presa, calettare sulla filettatura un raccordo di derivazione o una valvola di intercettazione.

    • Utilizzo

    Il collare è utilizzato per garantire una tenuta affidabile tra semicorpo e condotta, anche su condotte irregolari e ovalizzate, grazie alla sua larghezza di appoggio che assicura una duratura tenuta.

    Altre informazioni

  • Nota: La tenuta idraulica della valvola o raccordo calettato sulla derivazione deve essere predisposta mediante sistemi classici, come teflon o canapa.

    • Caratteristiche

    • Marche
      EFFEBI
    • Certificazione NF
      NF
    • Filettatura per idraulica
      2" (50x60)
    • Diametro di serraggio max
      110 mm
    • Diametro di serraggio minimo
      110 mm
    • Materiale
      Ghisa
    • Utilizzo del collare per idraulica
      Per Fissaggio a parete
    • Referenza ManoMano
      ME92882067
    • MMID
      316222614472
    • Rif. costruttore
      05311409
    • EAN
      8016218447485
