Strumento di ottimizzazione del chip della scheda madre del programmatore ECU UPA USB V1.3 con adattatori completi per la diagnosi automatica.

Caratteristiche:

1. Facilità d'uso: nessuna saldatura, nessun controllo dei pin, nessun conteggio, risparmiando molto tempo e fatica, rendendo il lavoro più veloce, più preciso e più semplice. Una volta che la tua officina sarà dotata dei nostri kit adattatori, sperimenterai un UPA completamente nuovo.
2. Aggiunto supporto per memoria flash seriale: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, S25FL004A/008A/016A/032A/064A.
3. Aggiunta funzione script: GetPage, AutoBaudRateDevice (solo dispositivi hc08), GetProgrammerFrameChildCtrl( AChildCtrlName: string): TControl, EnablePicMemoryAreas( AProgram, AID, AConfig, ACalibration, AEEPROM: boolean): boolean.
4. EEPROM: è sufficiente collegare la scheda madre al programmatore UPA direttamente o tramite un cavo di prolunga DB9 maschio-femmina (1:1). Inserire la chiave di configurazione corretta nello slot della scheda madre e iniziare la programmazione tramite il socket ZIF o SOIC.
5. Per MCU: scegliere l'adattatore desiderato, collegare il cavo piatto all'adattatore e al connettore ISP a 10 pin sulla scheda madre. Selezionare la fonte di alimentazione VCC tramite il jumper sulla scheda madre accanto al connettore ISP. Far scorrere l'adattatore sul PLCC MCU saldato sul PCB di destinazione.

Specifiche:

Tipo di articolo: Programmatore ECU
Materiale: ABS
Informazioni sull'aggiornamento del programmatore di dispositivi USB UPA V1.3:
Aggiunto supporto MC9S12HY64/HA32
Aggiunto supporto per memoria flash seriale: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, S25FL004A/008A/016A/032A/064A
Aggiunto supporto 24C1024, 24C1025
Aggiunta cancellazione di massa dei dati di memoria per PIC 16F913 7/946, 12F629/675
Aggiunta funzione script GetPage
Aggiunta funzione script AutoBaudRateDevice (solo dispositivi hc08)
Aggiunto GetProgrammerFrameChildCtrl( AChildCtrlName: string): TControl
Aggiunta funzione script EnablePicMemoryAreas ( AProgram, AID, AConfig, ACalibration, AEEPROM: boolean ): boolean;
Corretto un bug con le funzioni script ProgramDevice, ReadDevice... quando utilizzate con i PIC
Corretto un bug con la funzione SetHC08SecurityBytes (SecBytes: string)
Corretto un bug con la lettura di 68hc11 se l'oscillatore non è impostato su Auto
File di script di esempio aggiornati
Il software è firmato digitalmente
Il driver USB upausb.sys è firmato digitalmente EEPROM firmate
Collegare semplicemente la scheda madre al programmatore UPA direttamente o utilizzando un cavo di prolunga DB9 maschio-femmina (1:1). Inserire la chiave di configurazione corretta nello slot della scheda madre e iniziare la programmazione tramite lo zoccolo ZIF o SOIC. In alternativa, è possibile utilizzare il cavo piatto DIL-10 pin incluso, posizionarlo nello zoccolo ZIF e collegare da lì una clip o dei morsetti SOIC per l'uso tramite ISP.
Per MCU
Scegliere l'adattatore desiderato, collegare il cavo piatto all'adattatore (il PIN1 è sempre contrassegnato sia sul cavo che sull'adattatore) e anche al connettore ISP a 10 pin sulla scheda madre. Selezionare la fonte di alimentazione VCC utilizzando il jumper sulla scheda madre accanto al connettore ISP (acceso: il target è alimentato da UPA, spento: il target ha il proprio alimentatore). Far scorrere l'adattatore sulla MCU PLCC saldata al PCB del target. (Nessuna saldatura, nessuna revisione dei pinout, nessun conteggio dei pin: ti fa risparmiare un sacco di tempo e fatica e rende il tuo lavoro più veloce, più preciso e più facile.) Una volta che la tua officina sarà dotata del nostro set di adattatori, sperimenterai un livello completamente nuovo di UPA. .
Per STMicroelectronics ST62:
ST6240, ST6245, ST6249
NSC CR16: CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9
Per MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3, MC68HC05X16, MC68HC05X32
Per HC08: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A
Per HC11: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8
Per HC12: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A
Per HCS12: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256
Per architettura Atmel 8051: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253
Per Atmel AVR 8 Bit Risk: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313
Microchip PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675. Microchip PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84(A), PIC16F870, PIC16F871, PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A) per I2C EEPROM: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM 003, GRM 004, GRM 005, KKZ 06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN 001, GRO 002, KKZ 01, S220, S2914, ST61907, XLS93C46
EEPROM SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045
EEPROM varie: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102
Solo EEPROM
Per uDP780828A uDP780948 uDP780949 uDP780973 uDP780974
TMS TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912
TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006

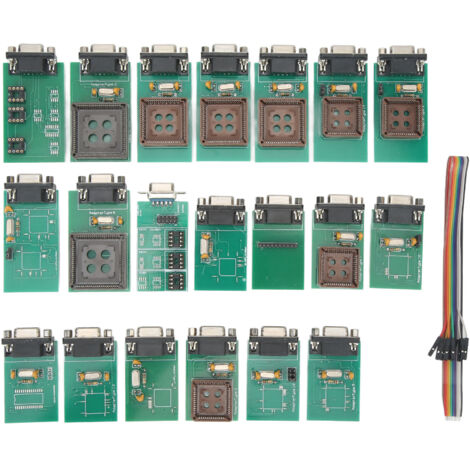

Elenco del pacchetto:

Il pacchetto include: 1 cavo

20 adattatori per programmatore ECU
