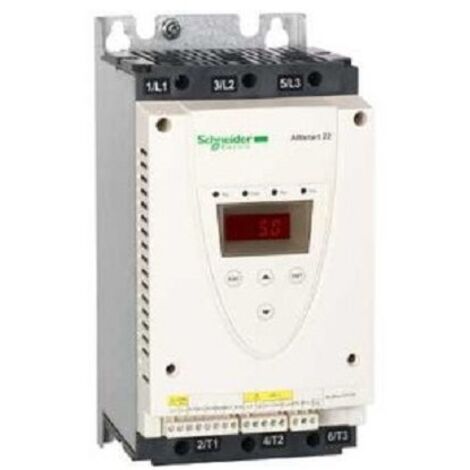

Avviatore statico ATS22, controllo 220V, potenza 230V(7,5kW)/400-440V(15kW) - ATS22D32Q

Caratteristiche tecnicheStile assemblaggio : Con dissipatore di calorefunzione disponibile : Bypass internolimiti tensione alimentazione : 195...484 Vfrequenza di alimentazione : 50...60 Hz - 10...10 %Frequenza di rete : 45...66 Hzcollegamento dispositivo : Sulla linea di alimentazione motoreAi morsetti delta motoretensione di comando [Uc] : 230 V - 15...10 % 50/60 Hzconsumo circuito di controllo : 20 Wnumero uscite digitali : 2tipo di uscita digitale : Uscite relè R1 230 V running, alarm, trip, stopped, not stopped, starting, ready C/OUscite relè R2 230 V running, alarm, trip, stopped, not stopped, starting, ready C/Ocorrente minima di commutazione : 100 mA a 12 V CC (uscite relè)massima corrente di commutazione : 5 A 250 V CA resistivo 1 uscita relè5 A 30 V CC resistivo 1 uscita relè2 A 250 V CA induttivo 0,4 20 ms uscita relè2 A 30 V CC induttivo 7 ms uscita relènumero ingressi digitali : 3tipo di ingresso digitale : (LI1, LI2, LI3) logica, 5 mA 4.3 kOhmtensione ingresso digitale : 24 V = 5 mAcorrente in uscita : 0,4...1 Icl regolabileingresso sonda PTC : 750 Ohmporta di comunicazione del protocollo : ModbusTipo di connettore : 1 RJ45collegamento dati di comunicazione : Serialeinterfaccia fisica : RS485 multidropvelocità di trasmissione : 4800, 9600 o 19200 bpsdispositivo installato : 31tipo di protezione : Mancanza fase: lineaProtezione termica: motoreProtezione termica: motorino di avviamentosimbologia : CEtipo di raffreddamento : Convezione forzataposizione di funzionamento : Verticale +/- 10 gradialtezza : 265 mmlarghezza : 130 mmprofondità : 169 mmpeso prodotto : 7 kggamma di potenza : 7...11 kW a 200...240 V 3 fasi15...25 kW a 380...440 V 3 fasitipo avviamento motore : Avviamento graduale
