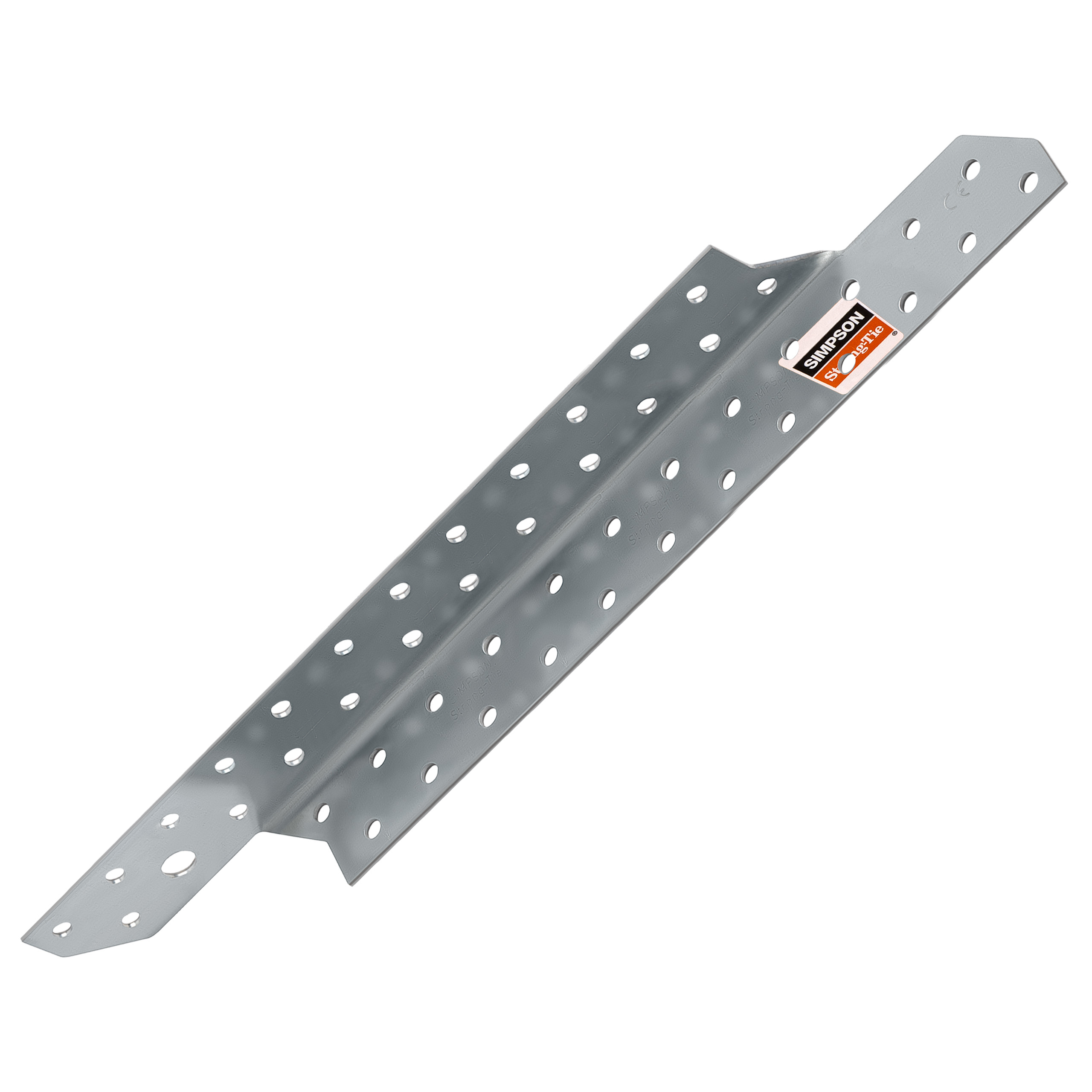

Connettore trave-arcareccio SPF290L 290mm Sinistro

Giunto travetto, giunto travetto-arcareccio

Parametri più importanti

• Modello: SPF290L
• Lato di montaggio: Sinistra

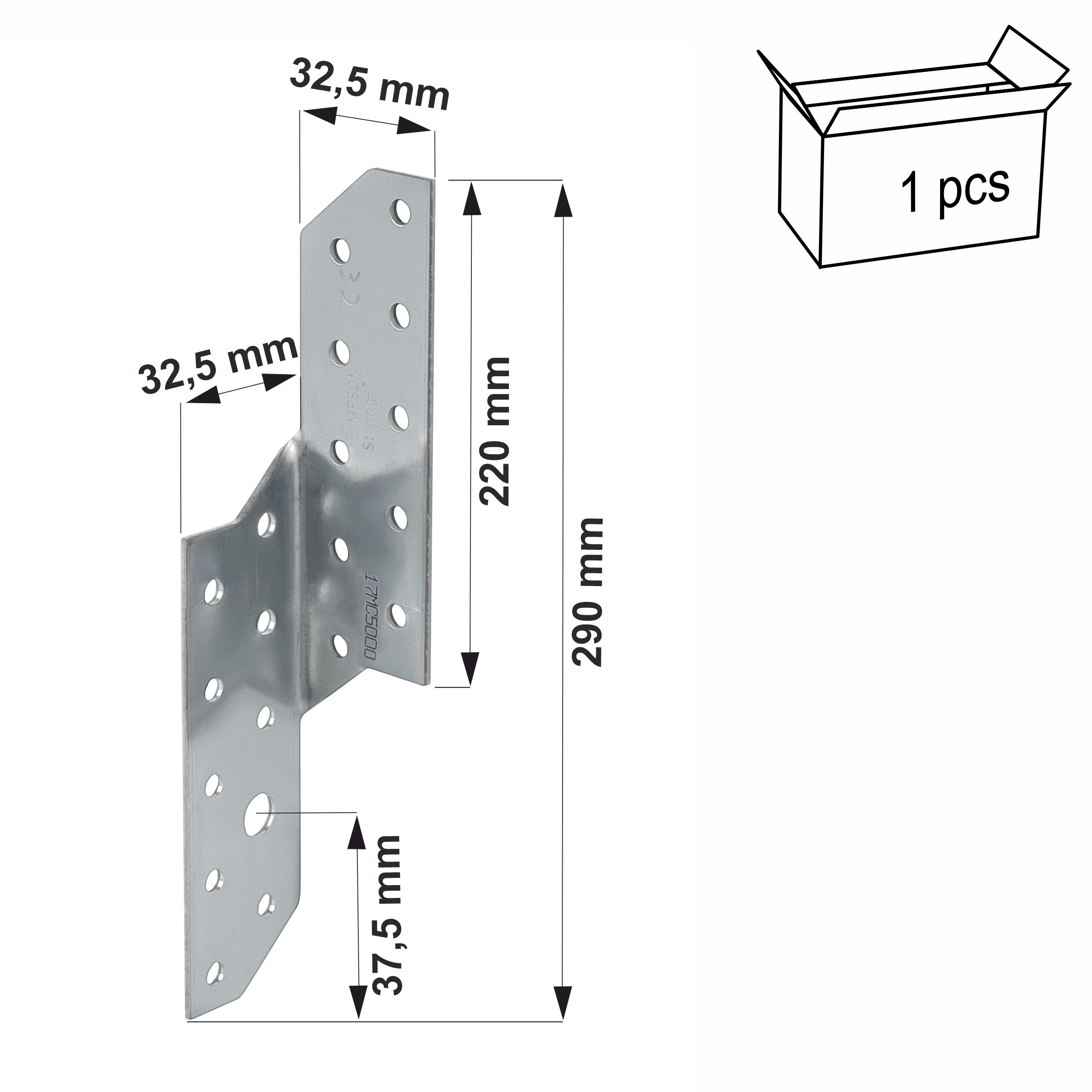

• Dimensioni: 290 x 32,5 mm
• Spessore lamiera: 2,0 mm
• Confezione: 1 pz.
• Fori braccio 1: 22 pz. x Ø 5 mm
• Fori braccio 2: 21 pz. x Ø 5 mm, 1 pz. x Ø 9 mm
• Materiale: Acciaio zincato S250GD Z 275 g/m2 (20 µm)

Progettato per collegamenti: legno - legno, legno - calcestruzzo

Prodotto originale della rinomata azienda SIMPSON Strong-Tie ®

Lo scopo dei giunti travetti-arcarecci è quello di proteggere il tetto dal sollevamento dovuto all'aspirazione del vento.

Vantaggi

1. Collegamenti resistenti e durevoli

Grazie all'utilizzo di acciaio di alta qualità (acciaio S250GD) e al processo di zincatura a caldo Sendzimir, il connettore garantisce collegamenti affidabili e durevoli.

2. Classe di servizio 2

È caratterizzato da un'umidità del materiale corrispondente a una temperatura di 20°C e da un'umidità relativa dell'aria circostante superiore all'85% solo per poche settimane all'anno. (ad esempio capannoni aperti o soffitte non riscaldate)

Metodo di applicazione e installazione

Collegamento

Elemento principale: legno massello, legno composito, legno lamellare incollato, calcestruzzo.

Elemento secondario: legno massello, legno composito, legno lamellare incollato.

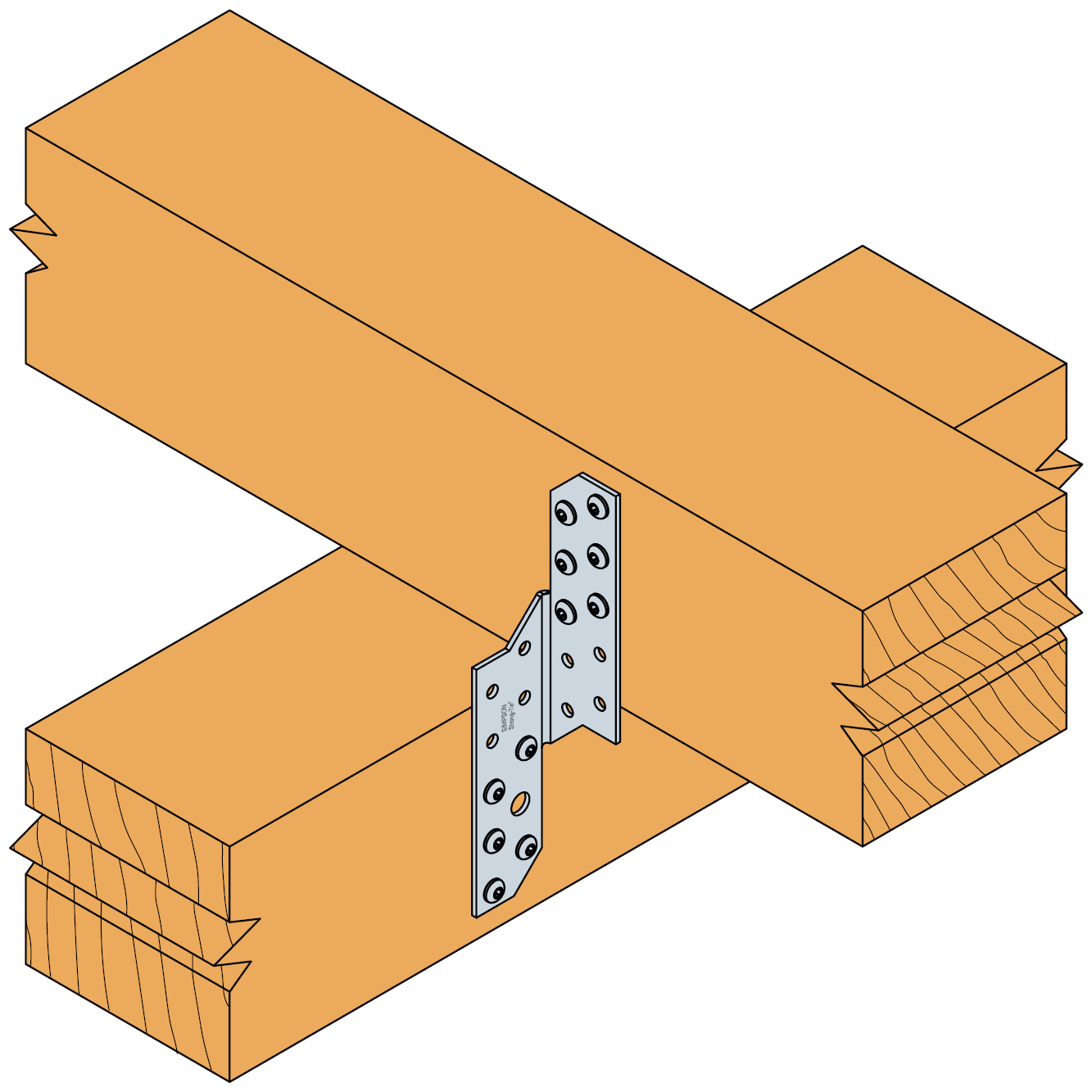

Fissaggio al legno: utilizzando chiodi del sistema CNA4.0 o in alternativa viti del sistema CSA5.0.

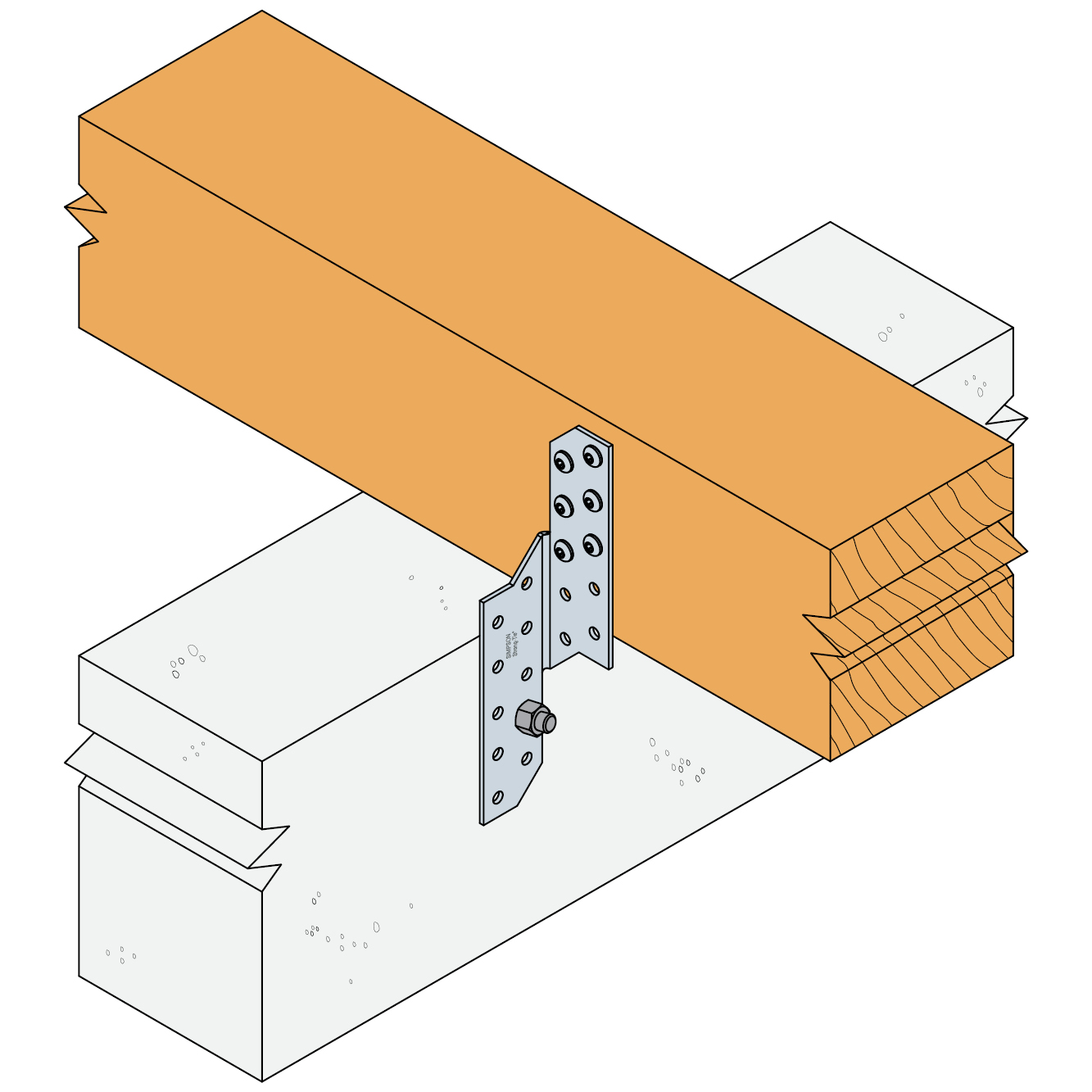

Fissaggio al calcestruzzo: utilizzando un ancorante meccanico (WA) o chimico (AT-HP) Simpson Strong-Tie.

Applicazione

Vengono utilizzati 2 o 4 connettori, a seconda del carico. Quando si utilizzano 2 connettori, utilizzare 2 connettori sinistri o 2 connettori destri, posizionati diagonalmente l'uno di fronte all'altro per garantire la distribuzione centrale del carico.

I collegamenti tra travetti e piastra a muro possono richiedere connettori di lunghezze diverse: più corti all'esterno della piastra a muro e più lunghi all'interno. Ciò è dovuto all'angolazione della trave e alla sua altezza con la distanza dal supporto.

Certificato

ETA-21/0482

Garanzia della massima qualità. Questa norma specifica i requisiti e i metodi di prova per materiali, geometria, resistenza, rigidità e durabilità (ovvero protezione dalla corrosione).
