Sterownik Shelly 1 Mini Gen4 Zigbee/Matter

Controller Shelly 1 Mini Gen4 Zigbee/Matter

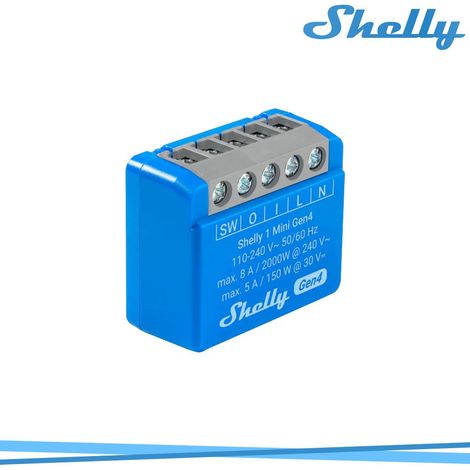

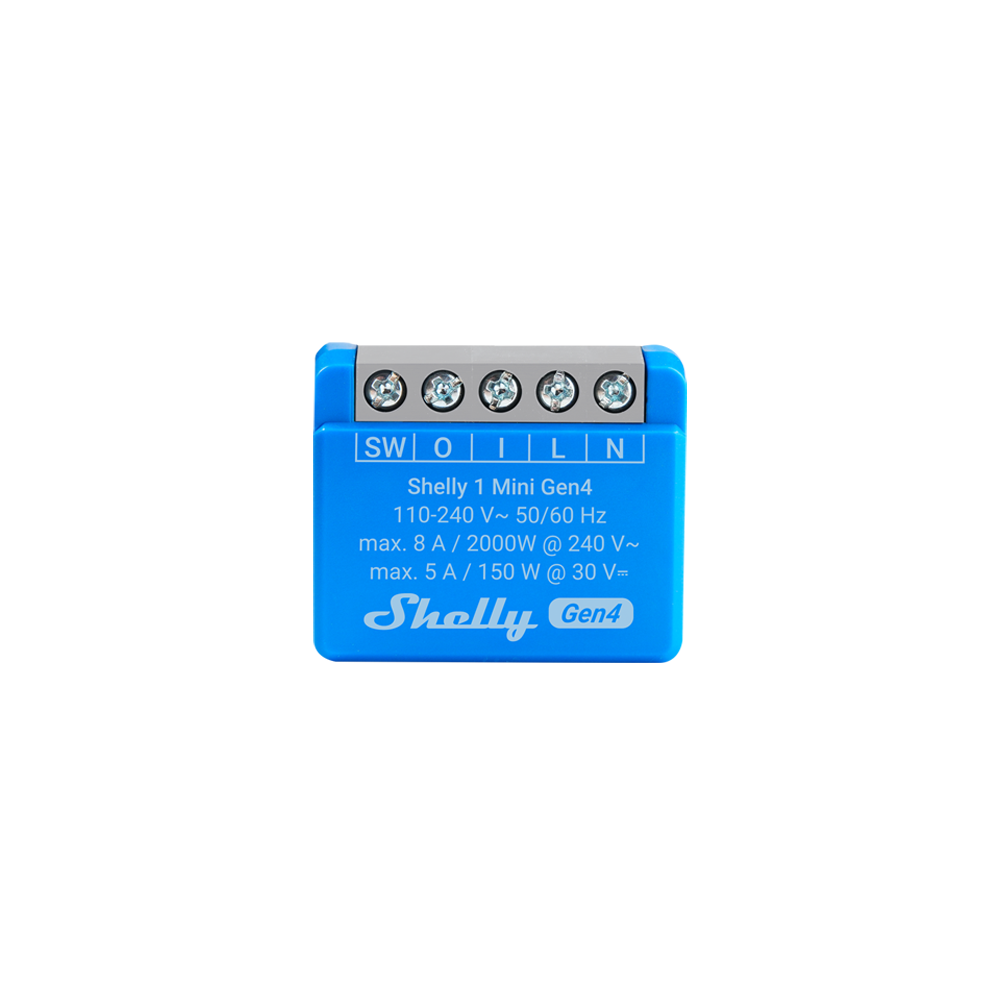

Shelly 1 Mini Gen4 è un potente controller a relè che, nonostante le dimensioni ridotte (29 x 34 x 16 mm), offre supporto per molteplici standard di comunicazione, tra cui Wi-Fi, Zigbee, Bluetooth e Matter. Può essere montato in scatole di derivazione, dietro le prese e in luoghi dove lo spazio di montaggio è limitato. Grazie ai suoi contatti a potenziale zero, il dispositivo può essere utilizzato in applicazioni che richiedono l'isolamento galvanico dei circuiti, come il controllo di un cancello, un relè, un campanello o un sistema di automazione, indipendentemente dalla loro tensione di esercizio.

Supporta inoltre programmi, scene, script e si integra con sistemi di domotica come Google Home, Alexa e Samsung SmartThings.

Ampia connettività e compatibilità con il protocollo Matter

Il controller Shelly 1 Mini Gen4 offre la comunicazione tramite Wi-Fi (802.11 b/g/n), Zigbee (802.15.4) e Bluetooth 5.0. Il dispositivo funge anche da gateway BLE e amplificatore di segnale Wi-Fi e Zigbee per altri dispositivi IoT.

Grazie alla sua conformità al protocollo Matter, può essere integrato con qualsiasi ecosistema che supporti questo standard, il che ne aumenta la versatilità e facilita la configurazione in vari ambienti domestici.

Contatti a potenziale zero e funzionamento con diverse tensioni

Il vantaggio di Shelly 1 Mini Gen4 è la capacità di controllare sia dispositivi a bassa tensione (30 VDC) che dispositivi alimentati dalla rete elettrica (fino a 240 VAC).

Grazie alla presenza di un contatto a potenziale zero (contatto a secco), può essere utilizzato anche in situazioni che richiedono un relè isolato, ad esempio per controllare cancelli, campanelli o illuminazione.

Funzioni avanzate di programmazione e scene

Il modello Shelly 1 Mini Gen consente di impostare fino a 20 programmi, che permettono di programmare l'accensione o lo spegnimento automatico dei dispositivi in orari specifici di giorni selezionati della settimana. Inoltre, supporta la creazione di scene, ovvero insiemi di azioni attivate simultaneamente o in sequenza in risposta a un evento, ad esempio l'accensione di più dispositivi dopo il rilevamento di un movimento.

Programmazione e scenari vengono configurati tramite l'app Shelly Smart Control, disponibile gratuitamente per dispositivi mobili e computer.

Integrazioni e controllo locale o remoto completo

Il dispositivo può essere integrato non solo con i sistemi dei principali produttori di assistenti vocali, ma anche con sistemi locali tramite API HTTP/HTTPS, MQTT, WebHooks o KNX net/IP. Shelly 1 Mini Gen4 funziona sia localmente (senza accesso al cloud) che tramite Internet, consentendo il controllo completo indipendentemente dalla posizione dell'utente.

L'interfaccia web integrata consente la configurazione diretta tramite browser.

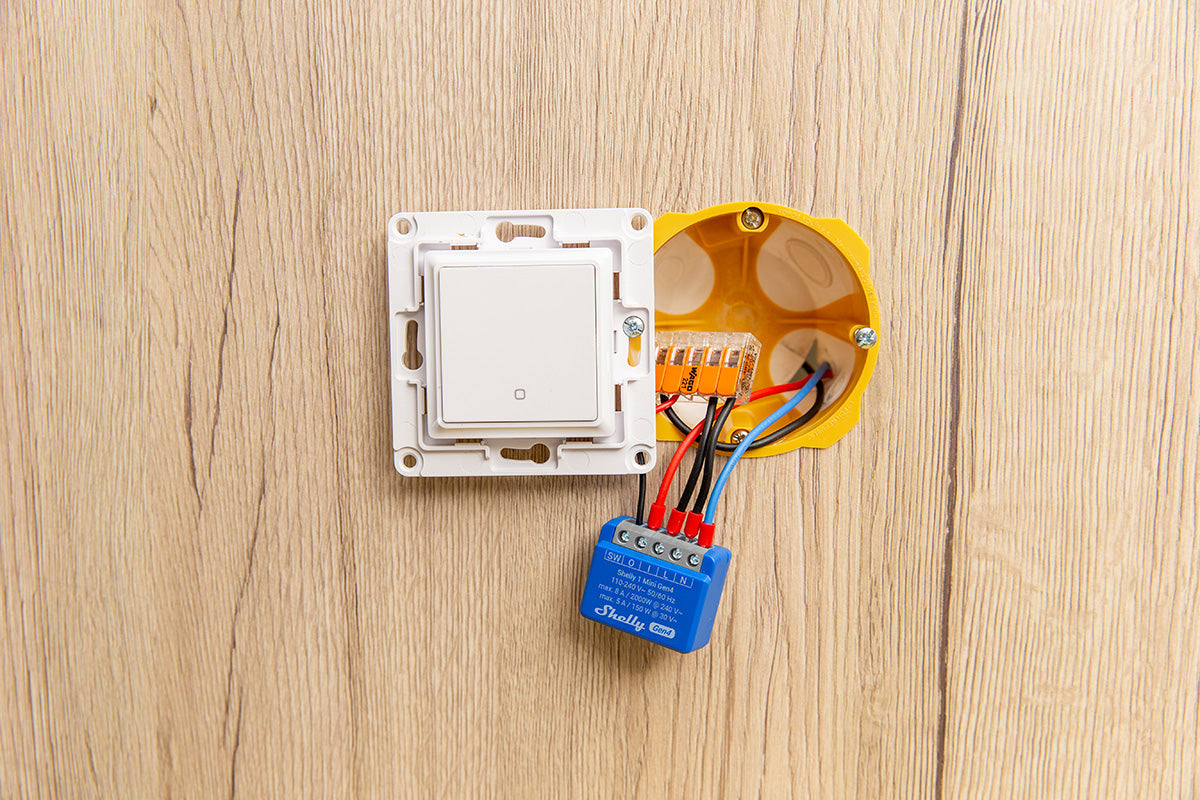

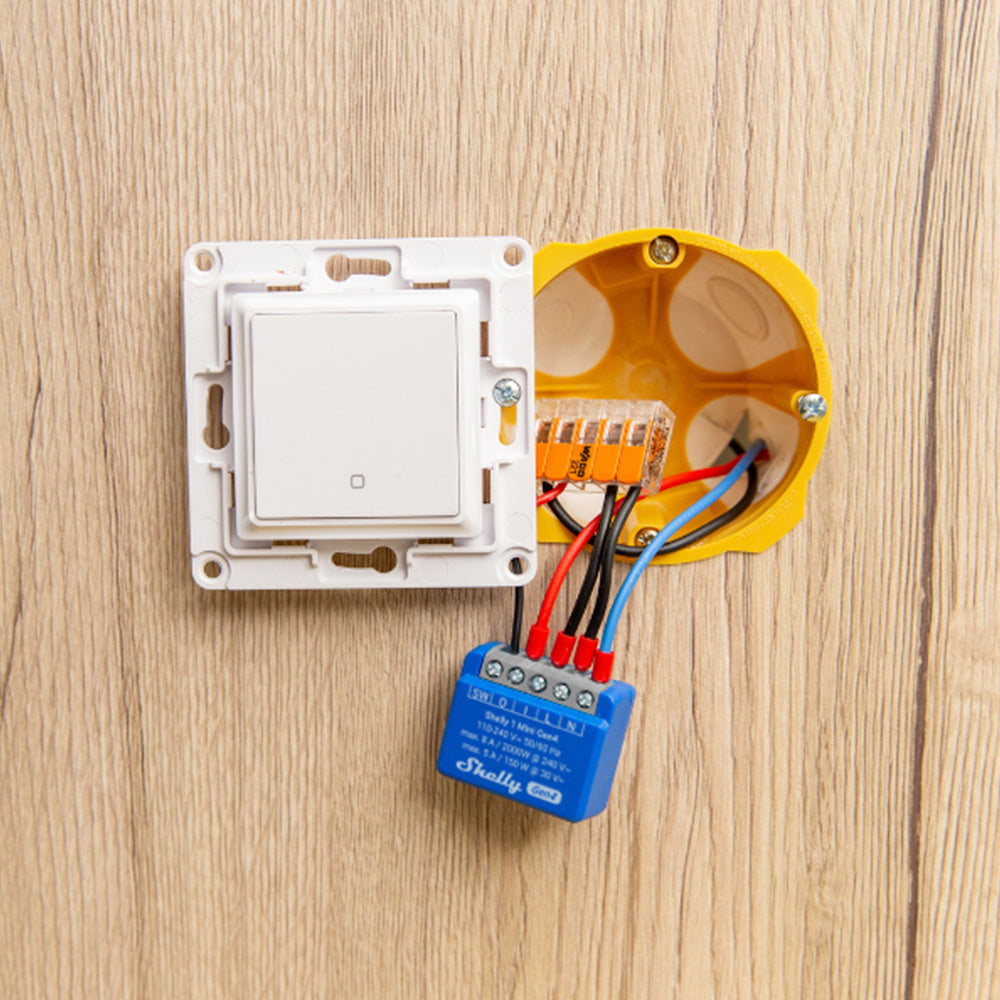

Installazione estremamente flessibile

L'alloggiamento del controller è realizzato in plastica e consente l'installazione in scatole di derivazione.

Nonostante le sue dimensioni compatte, il dispositivo ospita un microcontrollore ESP-Shelly-C68F avanzato con 8 MB di memoria flash, che consente lo scripting in tempo reale e il supporto delle funzioni.

Generale

Produttore	Shelly
Modello	1MiniGen4

Parametri fisici

Dimensioni	29 x 34 x 16 ±0,5 mm / 1,34 x 1,11 x 0,63 ±0,02 pollici
Peso	19 ±1 g / 0,65 ±0,04 oz
Coppia di serraggio massima per i morsetti a vite	0,4 Nm / 3,5 lbin
Sezione del filo	da 0,2 a 2,5 mm² / da 24 a 14 AWG (fili solidi, fili intrecciati, puntalini)
Lunghezza di spelatura del filo	da 6 a 7 mm / da 0,24 a 0,28 pollici
Montaggio	Scatola Montaggio a parete
Custodia Materiale	Plastica
Colore della custodia	Blu
Colore del connettore	Grigio

Condizioni ambientali

Temperatura di esercizio	-20°C a 40°C / -5°F a 105°F
Umidità di esercizio	30% a 70% UR
Altitudine massima	2000 m / 6562 piedi

Parametri elettrici

Alimentazione alimentazione	110 - 240 VAC
Relè	Contatto NA, senza potenziale, monopolare, contatto µ
Consumo energetico	< 1,2 W
Protezione esterna	Caratteristica di intervento B o C, corrente nominale max. 10 A, capacità di interruzione min. 6 kA, classe di limitazione energetica 3

Parametri del circuito di uscita

Tensione di commutazione massima	240 VAC / 30 VDC
Corrente di commutazione massima	8 A / 240 VAC, 5 A / 30 VDC
Potenza di uscita massima	2000 W / 240 VAC, 150 W / 30 VDC
Protezione da sovratensione	Nessuna
Protezione da corrente	Nessuna
Protezione da sovracorrente	Nessuna

Sensori e misurazioni

Sensore di temperatura interna	Sì

Wi-Fi

Protocollo	802.11 b/g/n/ax
Banda RF	2412 - 2472 MHz
Potenza RF	< 20 dBm
Portata	Fino a 30 m in ambienti interni / 50 m in ambienti esterni (a seconda delle condizioni locali)

Bluetooth

Protocollo	5.0
Banda RF	2402 - 2480 MHz
Potenza RF	< 4 dBm
Portata	Fino a 10 m in ambienti interni / 30 m in ambienti esterni (a seconda delle condizioni locali)

Zigbee

Protocollo	802.15.4
Banda RF	da 2400 a 2483,5 MHz
Potenza RF	< 20 dBm
Portata	Fino a 100 m in ambienti interni / 300 m in ambienti esterni (a seconda delle condizioni locali)

Unità microprocessore

CPU	ESP-Shelly-C68F
Memoria flash	8 MB

Funzionalità del firmware

Programmazioni	20
Webhooks (azioni URL)	20 di 5 URL per webhook
Script	Sì
MQTT	Sì
