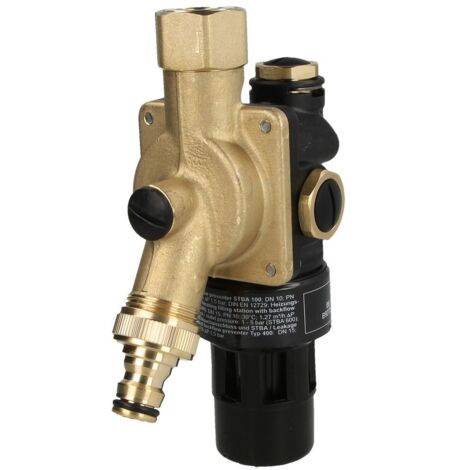

Separatore di sistema ba tipo stba 200

SYR Disconnettore 6625, STBA 200 per valvola di prelievo, DN 15., 6625.15.002

Il disconnettore di sistema SYR BA STBA 200 è un dispositivo di sicurezza compatto secondo DIN EN 1717, gruppo B, con separazione controllata (sistema a tre camere). Corrisponde al tipo di installazione BA definito in tale norma e può quindi essere utilizzato per la protezione fino alla categoria di liquidi 4 inclusa. Il suo compito è impedire l',aspirazione o il riflusso di acqua non potabile nella rete pubblica di acqua potabile. Il disconnettore di sistema BA è predisposto per il collegamento a un rubinetto di prelievo e copre una vasta gamma di applicazioni (ad es. apparecchi per la pulizia chimica, tipografie, aziende chimiche e alimentari, tecnologia di laboratorio e medica) e anche il riempimento di impianti di riscaldamento. Il disconnettore di sistema SYR BA STBA 200 include tutti i componenti specificati nella norma DIN EN 1717 ed è realizzato come sistema a 3 camere con zona di sovrapressione, media pressione e contropressione controllabile. Ogni zona di pressione può essere dotata di valvole di prova (accessorio 6625.15.902) e consente quindi il controllo dei dispositivi di sicurezza mediante misurazione della pressione. Il disconnettore di sistema è costituito da 2 valvole di ritegno (RV) collegate in serie, dotate di una zona centrale ventilabile. Se non viene prelevata acqua, la RV sul lato di ingresso e di uscita e la valvola di scarico sono chiuse. In caso di aspirazione, la pressione sul lato di ingresso diminuisce. La valvola di scarico si apre al più tardi quando la pressione differenziale tra la camera di sovrapressione e la camera di media pressione è scesa a 0,14 bar. Dati tecnici: Pressione di esercizio: max. 10 bar Temperatura di esercizio: max. 30 °C (ingresso), max. 65 °C (uscita) Temperatura ambiente: 5 °C - 40 °C Posizione di montaggio: verticale, con imbuto di scarico verso il basso Fluido: acqua potabile Portata: 1,27 m³/h a Dp 1,5 bar. Dimensione attacco: DN 15
