Descrizione generale

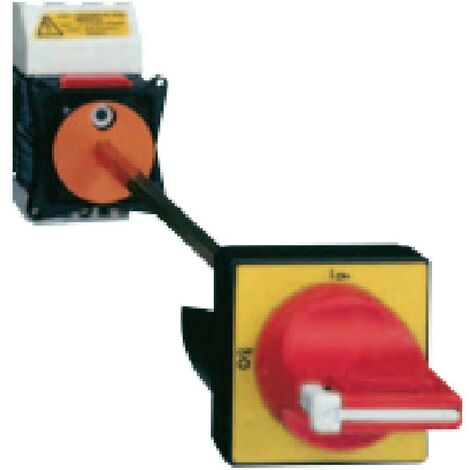

Interruttore Sezione Emergenza Vario VCCF a 3 poli, progettato per un montaggio posteriore, è composto da un corpo interruttore V01, un albero di prolunga e una manovra rossa e gialla, lucchettabile. Questo dispositivo offre un grado di protezione IP65, rendendolo adatto per installazioni in ambienti difficili. È ideale per applicazioni che richiedono la chiusura e l'apertura sotto carico di circuiti resistivi e induttivi, con la possibilità di comandare direttamente motori nelle categorie d'impiego AC-3 e DC-3. Inoltre, consente il sezionamento visibile, garantendo che il dispositivo di comando indichi la posizione "aperto" solo quando tutti i contatti sono effettivamente separati.Specifiche tecniche
- Tensione nominale: 690 V AC
- Tensione di funzionamento in CC: fino a 250 V
- Corrente nominale: 20 A
- Potenza di esercizio nominale in AC-3 (400 V): 4 kW
- Potenza di esercizio nominale in AC-23 (400 V): 5,5 kW
- Corrente di cortocircuito nominale condizionale: 10 kA
- Numero di poli: 3
- Grado di protezione: IP65
- Dimensioni supporto frontale: 60 x 60 mm
- Tipo di connessione: Connessione a vite
Compatibilità e accessori
- Possibile collegamento di 4 poli aggiuntivi: principale (VZ01), neutro (VZ11), messa a terra (VZ14), ausiliario
Installazione
- Tipo di installazione: Guida DIN
- Montaggio frontale con 4 viti
Utilizzo
- Utilizzabile come interruttore per circuiti resistivi e induttivi
- Comando rotativo con blocco porta
- Idoneo per il sezionamento visibile
