Descrizione generale

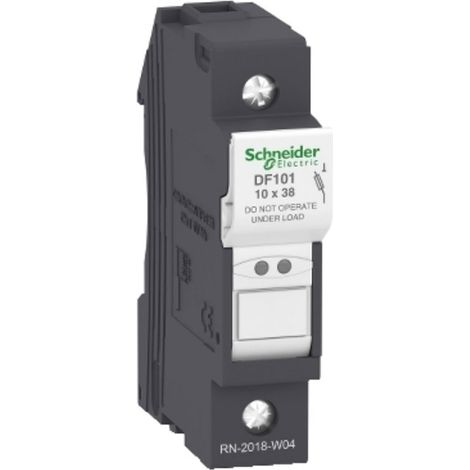

Il portafusibile Telemecanique TeSys DF101 è progettato per la protezione dei circuiti di controllo e dei trasformatori. Questo dispositivo modulare è dotato di un polo (1P) e supporta fusibili di calibro 10 x 38 mm fino a 32A, con una tensione nominale di impiego di 690V sia in corrente alternata che continua. È ideale per applicazioni in installazioni elettriche, inclusi distribuzione, controllo e avviatori motore, contribuendo a prevenire danni significativi causati da cortocircuiti.Specifiche tecniche
- Numero di poli: 1P
- Calibro fusibile: 10 x 38 mm
- Tipo fusibile: aM, gG
- Tensione nominale di impiego [Ue]: 690V AC, 690V DC
- Corrente nominale di impiego [Ie]: 32 A a 400 V AC
- Corrente termica convenzionale in aria aperta [Ith]: 32 A a <20 °C
- Tensione nominale di isolamento [Ui]: 690V AC
- Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV
- Resistenza al cortocircuito: 120 kA a 400 V, conforme a IEC 60947-3
- Potenza dissipata massima: 3 W tramite fusibile
- Dimensioni: Altezza 79,5 mm, Larghezza 17,5 mm, Profondità 61 mm
- Peso: 0,042 kg
- Grado di protezione: IP20
- Temperatura di stoccaggio: -40/+70 °C
- Temperatura ambiente: -40/+70 °C con declassamento sopra 20°C
- Altitudine di funzionamento: 0...2000 m
- Grado di inquinamento: 3
- Resistenza al fuoco: 960 °C conforme a IEC 60695-2-1
Compatibilità e accessori
- Codice compatibilità: DF10
- Tipologia: Portafusibili
Installazione
- Montaggio su guida DIN simmetrica da 35 mm
- Posizione di montaggio: verticale (tolleranza: +/-23°)
Utilizzo
- Protezione delle apparecchiature a bassa tensione dai cortocircuiti
- Applicazioni in installazioni elettriche per distribuzione, controllo o avviatori motore
Altre informazioni
- Nome abbreviato del dispositivo: DF10
- CN: 85363030
- EAN: 3389119407205
- Indice del produttore: DF101
- Dimensioni fusibile: 10x38 mm
- Lunghezza: 75 mm
- PKWiU: 27.12.23.0
- Serie: TeSys
