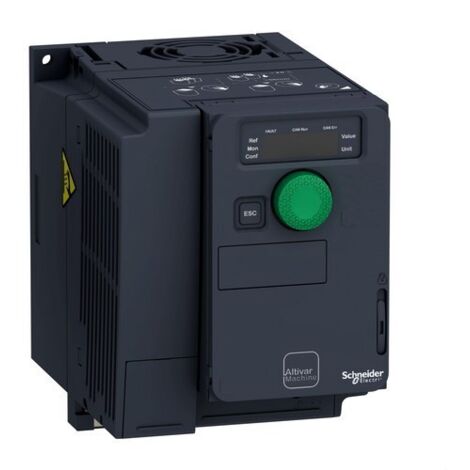

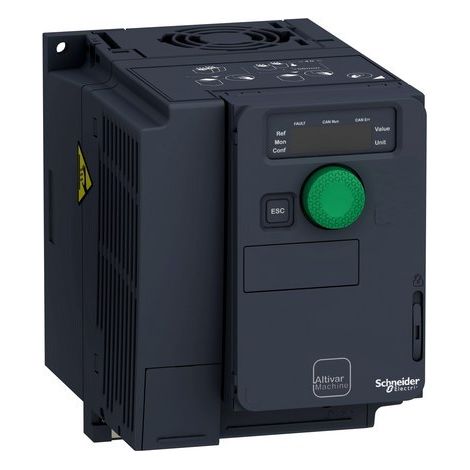

Schneider Electric Convertitore di frequenza

Caratteristiche tecnichenumero ingressi digitali : 7tipo di ingresso digitale : STO safe torque off, 24 V CC, impedenza: 1,5 kOhmDI1...DI6 ingressi logici, 24 V CC (30 V)DI5 programmabile come ingresso ad impulsi: 0...30 kHz, 24 V CC (30 V)logica ingresso digitale : Logica positiva (sorgente)Logica negativa (corrente)numero uscite digitali : 3tipo di uscita digitale : Collettore aperto DQ+ 0...1 kHz 30 V CC 100 mACollettore aperto DQ- 0...1 kHz 30 V CC 100 mAnumero ingressi analogici : 3tipo di ingresso analogico : Tensione AI1: 0...10 V CC, impedenza: 30 kOhm, risoluzione 10 bitTensione differenziale bipolare AI2: +/- 10 V CC, impedenza: 30 kOhm, risoluzione 10 bitCorrente AI3: 0...20 mA (o 4-20 mA, x-20 mA, 20-x mA o altri modelli per configurazione), impedenza: 250 Ohm, risoluzione 10 bitnumero uscite analogiche : 1tipo uscita analogica : Corrente configurabile con software AQ1: 0...20 mA impedenza 800 Ohm, risoluzione 10 bitTensione configurabile con software AQ1: 0...10 V CC impedenza 470 Ohm, risoluzione 10 bittipo uscita relè : Logica relè configurabile R1A 1 NO durata elettrica 100000 cicliLogica relè configurabile R1B 1 NC durata elettrica 100000 cicliLogica relè configurabile R1CLogica relè configurabile R2A 1 NO durata elettrica 100000 cicliLogica relè configurabile R2Cnumber of inputs, bidirectional, not potential-free : 0number of inputs, potential-free : 0massima corrente di commutazione : : 3 A a 250 V CA su resistivo carico, cos phi = 1 R1A, R1B, R1C uscita relé: 3 A a 30 V CC su resistivo carico, cos phi = 1 R1A, R1B, R1C uscita relé: 2 A a 250 V CA su induttivo carico, cos phi = 0,4 e L/R = 7 ms R1A, R1B, R1C, R2A, R2C uscita relé: 2 A a 30 V CC su induttivo carico, cos phi = 0,4 e L/R = 7 ms R1A, R1B, R1C, R2A, R2C uscita relé: 5 A a 250 V CA su resistivo carico, cos phi = 1 R2A, R2C uscita relé: 5 A a 30 V CC su resistivo carico, cos phi = 1 R2A, R2C uscita relécorrente minima di commutazione : : 5 mA a 24 V CC R1A, R1B, R1C, R2A, R2C uscita reléencoder protocol : RS 422computer port : Trueoptical interface present : Falsemetodo di accesso : Slave CANopennumber of HW interfaces parallel : 0,0number of HW interfaces industrial Ethernet : 0,0number of HW interfaces PROFINET : 0,0number of HW interfaces serial RS232 : 0,0number of HW interfaces serial RS422 : 0,0number of HW interfaces serial RS485 : 1,0number of HW interfaces serial TTY : 0,0number of HW interfaces USB : 0,0number of HW interfaces other : 1,0supporting protocol for AS-Interface Safety at Work : Falsesupporting protocol for ASI : Falsesupporting protocol for SUCONET : Falsesupporting protocol for BACnet : Falsesupporting protocol for CAN : Truesupporting protocol for Data-Highway : Falsesupporting protocol for DeviceNet : Truesupporting protocol for DeviceNet Safety : Falsesupporting protocol for EtherNet/IP : Truesupporting protocol for Foundation Fieldbus : Falsesupporting protocol for INTERBUS : Falsesupporting protocol for INTERBUS-Safety : Falsesupporting protocol for KNX : Falsesupporting protocol for LON : Falsesupporting protocol for MODBUS : Truesupporting protocol for other bus systems : Truesupporting protocol for PROFIBUS : Truesupporting protocol for PROFINET CBA : Falsesupporting protocol for PROFINET IO : Truesupporting protocol for PROFIsafe : Falsesupporting protocol for SafetyBUS P : Falsesupporting protocol for SERCOS : Falsesupporting protocol for TCP/IP : True4 quadrant operation possible : Trueprofilo di controllo motore asincrono : Rapporto tensione/frequenza, 5 puntiControllo vettoriale senza sensore, standardRapporto tensione/frequenza - Risparmio energetico, quadratico U/fControllo vettoriale senza sensore - Risparmio energeticoRapporto tensione/frequenza, 2 puntiprofilo di controllo motore sincrono : Controllo vettroiale senza sensoremassima frequenza di uscita : 0,599 kHzsovracoppia transitoria : 170...200 % di coppia motore nominalerampe accelerazione/decelerazione : LineareUSCUSCommutazione rampaAcceleration/deceleration ramp adaptationAcceleration/deceleration automatic stop with DC injectioncompensazione slittamento motore : Qualsiasi carico automaticoRegolabile 0...300%Non disponibile nel rapporto tensione/frequenza (2 o 5 punti)frequenza di commutazione : 2...16 kHz regolabile4...16 kHz con fattore di declassamentofrequenza di commutazione nominale : 4 kHzfrenatura di arresto : Con iniezione CCbrake chopper integrated : Truemaximum associated fuse rating : 8,0 Acorrente di linea : 2,8 A a 380 V (impiego pesante)2,2 A a 500 V (impiego pesante)Corrente di Ingresso massima per fase : 2,8 Amaximum output voltage : 500 Vpotenza nominale di uscita : 0,55 kWpotenza apparente : 1,9 kVA a 500 V (impiego pesante)capacity of DC link : 195,0 µFFrequenza di rete : 50...60 Hzrelative symmetric network frequency tolerance : 5 %Isc linea presunta : 5 kA1 phase low current possible : Falsebase load current at high overload : 7,1 Aapplication in domestic and commercial area permitted : Falseapplication in industrial area permitted : TrueEMC limit value (complied) : Truepower loss per device current dependent : 27,0 Wpower loss static current independent : 27,0 Wpotenza dissipata in W : 27,0 W ventola: a 380 V, frequenza di commutazione 4 kHzmateriale involucro : Plasticawith safety function Safely Limited Speed (SLS) : Truewith safety function Safe brake management (SBC/SBT) : Falsewith safety function Safe Operating Stop (SOS) : Falsewith safety function Safe Position (SP) : Falsewith safety function Safe programmable logic : Falsewith safety function Safe Speed Monitor (SSM) : Falsewith safety function Safe Stop 1 (SS1) : Truewith sft fct Safe Stop 2 (SS2) : Falsewith safety function Safe torque off (STO) : Truewith safety function Safely Limited Position (SLP) : Falsewith safety function Safe Direction (SDI) : Falsetipo di protezione : Interruzione fase di ingresso: comandoSovracorrente tra fasi in uscita e terra  : comandoProtezione da surriscaldamento: comandoCortocircuito tra le fasi del motore: comandoProtezione termica: comandooperating element present : Truelarghezza : 105,0 mmaltezza : 142,0 mmprofondità : 158,0 mmpeso prodotto : 1,2 kgerrore linearità : : +/-0,2..0,5% del valore massimo per ingresso analogico AI1, AI2, AI3: +/-0,3% per uscita analogica AQ1precisione : +/- 0.7 % AI1, AI2, AI3 per temperature -10...60°C ingresso analogico+/-0,5% AI1, AI2, AI3 per temperatura di 25°C ingresso analogico+/- 1 % AQ1 per temperatura di 25°C uscita analogica+/-2% AQ1 per temperature -10...60°C uscita analogicadurata campionatura : 2 ms (AI1, AI2, AI3) - ingresso analogico2 ms (AQ1) - uscita analogicatempo di refresh : : 8 ms (DI1...DI4)ingresso logico: 2 ms (R1A, R1B, R1C)uscita relé: 2 ms (R2A, R2C)uscita relé
