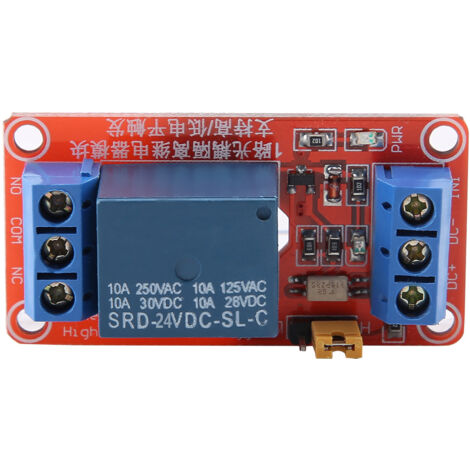

Scheda modulo relè accoppiatore ottico a 1 canale Trigger alto e basso 24 V

Lineamenti:

1. Adotta l'isolamento del fotoaccoppiatore patch, una forte capacità di guida, prestazioni stabili. La corrente di trigger è di 5 mA.
2. La tensione operativa del modulo è 5 V, 12 V, 24 V a scelta.
3. Ogni percorso del modulo può essere attivato dal livello alto o dal livello basso tramite un'impostazione del ponticello.
4. Design tollerante ai guasti, anche se la linea di controllo si interrompe, il relè non si muoverà.
5. Indicatore luminoso di alimentazione (verde), indicatore luminoso di stato del relè a 4 vie (rosso).

Specificazione:

Caratteristiche:
Adotta l'isolamento del fotoaccoppiatore patch, forte capacità di guida, prestazioni stabili. La corrente di attivazione è 5 mA.
La tensione operativa del modulo è 5 V, 12 V, 24 V a scelta.
Ogni percorso del modulo può essere attivato dal livello alto o basso tramite l'impostazione del ponticello.
Design con tolleranza ai guasti, anche se la linea di controllo si rompe, il relè non si muoverà.
Spia di alimentazione (verde), spia di stato del relè a 4 vie (rossa).
Design dell'interfaccia umanizzato, tutte le interfacce possono essere collegate direttamente tramite il cavo del terminale, molto conveniente.
Sono presenti quattro fori per bulloni di fissaggio fornito.
Specifiche:
Peso: 18 g/0,6 once
Carico interfaccia comune: CA 250 V/10 A, CC 30 V/10 A
Dimensioni del modulo (L*P*A): 50*26*18,5 mm/2*1*0,7 pollici
Foro del bullone: ​​3,1 mm; 44,5*20,5 mm (spaziatura)
Tensione: 5 V, 12 V, 24 V (opzionale)
Interfaccia del modulo:
1. DC +: collegato al polo positivo dell'alimentatore (è richiesta tensione per il relè, 5 V, 12 V e 24 V a scelta)
2. DC-: collegare al polo negativo dell'alimentazione.
3. IN: aspirazione relè di controllo livello alto o basso
Terminale di uscita relè:
1. NO: interfaccia di commutazione relè, sospensione anteriore aspirazione relè, connessione breve aspirazione e COM.
2.COM: interfaccia comune relè.
3.NC: interfaccia relè normalmente chiusa, aspirazione relè e giunto corto COM, gioco di aspirazione.
Terminale di selezione del trigger di livello alto e basso:
1. Quando il ponticello è collegato con un cortocircuito BASSO, viene attivato dal livello BASSO;
2. Il livello alto viene attivato quando il ponticello è collegato con un cortocircuito alto;
Elenco dei pacchetti:
1 modulo relè
