Descrizione generale

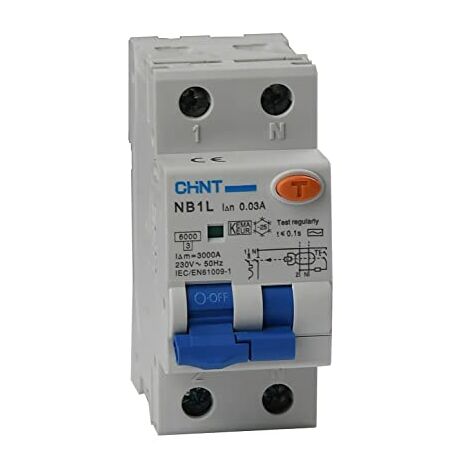

L'interruttore magnetotermico differenziale 1P+N 25A 6kA 30mA è un dispositivo di protezione essenziale per impianti elettrici, progettato per proteggere da sovraccarichi e cortocircuiti. Questo modello è un interruttore unipolare più neutro (1P+N) con una corrente nominale di 25A e un potere di interruzione di 6kA. È particolarmente indicato per applicazioni in ambito civile, terziario e industriale, e si installa su guida DIN.Specifiche tecniche
- Numero di Poli: 1P+N
- Corrente nominale (In): 25 A
- Curva di intervento: C
- Caratteristica differenziale: AC
- Tensione nominale Vn: 230 Vac
- Frequenza nominale: 50/60 Hz
- Tensione di isolamento Ui: 500 Vac
- Tensione di impulso Uimp: 6 kV
- Potere di interruzione nominale Icn: 6 kA
- Potere di interruzione estremo Icu: 10 kA
- Potere di interruzione nominale di servizio Ics: 6 kA
- Potenza dissipata: 10,5 W
- Numero Moduli DIN: 2 (1 DIN = 18 mm)
- Grado di protezione: IP20
- Dimensioni: 86x36x77 mm
Compatibilità e accessori
- Contatti ausiliari serie XF9
- Contatti di allarme serie XF9J
- Bobina di sgancio serie S9
- Bobina di minima tensione serie V9
Installazione
Il montaggio avviene su guida DIN, facilitando l'installazione in vari contesti elettrici.Utilizzo
Questo interruttore è ideale per la protezione di:- Impianti elettrici domestici
- Impianti elettrici in uffici e negozi
- Quadri elettrici di distribuzione
- Circuiti di alimentazione di elettrodomestici e apparecchiature
Altre informazioni
È fondamentale consultare un elettricista qualificato per la corretta selezione e installazione dell'interruttore, in base alle caratteristiche dell'impianto elettrico e alle normative di sicurezza.
