Riscaldatore driver flyback modulo scheda riscaldamento a induzione a bassa tensione ZVS da 1000 W fai da te

Lineamenti:

1. Questa sezione di riscaldamento a induzione utilizza un alimentatore CC a bassa tensione 12‑48 V
2. Corrente massima 20A, potenza massima 1000W.
3. Alimentatore da 53 V testato quando funziona correttamente.
4. A causa della sua potenza moderata, può essere utilizzato per piccole parti, i giocatori fai-da-te eseguono tempra, ricottura e altri trattamenti termici,
5. Può essere utilizzato anche con un crogiolo di grafite per fondere oro, argento, rame, alluminio e altri metalli, riscaldamento uniforme veloce, molto conveniente.

Specificazione:

Caratteristiche:
Questa sezione di riscaldamento a induzione utilizza un alimentatore CC a bassa tensione 12-48 V.
Corrente massima 20 A, potenza massima 1000 W.
Alimentatore da 53 V testato quando funziona correttamente.
Grazie alla sua potenza moderata , può essere utilizzato per piccole parti, i giocatori fai-da-te eseguono tempra, ricottura e altri trattamenti termici,
Può essere utilizzato anche con un crogiolo di grafite per fondere oro, argento, rame, alluminio e altri metalli, riscaldamento uniforme veloce, molto conveniente.
Specifiche:
Diametro interno della bobina: 40 mm
Altezza della bobina: 50 mm
Ingresso 24 V con corrente a vuoto di 3 A
Ingresso 48 V con corrente a vuoto di 6 A
Maggiore è il valore tensione, maggiore è la corrente di riscaldamento quando la stessa cosa, l'effetto è migliore,
Ma allo stesso tempo anche il calore è grande, quindi per eliminare la situazione reale per selezionare la tensione di ingresso, l'uso generale delle parole 24 V o L'alimentazione da 36 V è sufficiente.
Si adatta all'alimentazione da 12-36 V (non inclusa)
La bobina accetta un crogiolo da 40 mm.
Nota:
1, il kit contiene un set completo di elementi del circuito di guida e ottone
2, Gli acquirenti devono portare la propria unità di alimentazione e raffreddamento.
3, Il circuito utilizza un pannello in fibra di vetro a doppia faccia, principalmente tracce di rame vengono utilizzate per ampliare l'uso dell'intera superficie posteriore del comune del circuito risonante, lavoro continuo, aggiungere una ventola per lo scarico dall'alto, in modo che i condensatori di risonanza e gli altri componenti si raffreddino.
4, L'uso di un alimentatore a commutazione Si prega di notare che a causa dell'elevata potenza la funzione di avvio generalmente è lenta, che ha appena aperto la macchina la tensione di uscita aumenta lentamente, mentre viene accesa prima del circuito di riscaldamento a induzione se la tensione sale a 12 V, poiché una tensione iniziale insufficiente non può permettersi vibrazioni, con conseguente due tubi mos a conduzione simultanea, quindi componenti bruciati.
Quindi il primo inizierà a commutare la tensione di alimentazione raggiungendo i 12 V sopra e quindi accederà al circuito di riscaldamento a induzione.
5, Il volume dell'oggetto da riscaldare all'interno della serpentina di riscaldamento non può superare 1/5 del volume (se il cilindro di riscaldamento, quindi il riscaldamento diametro della bobina inferiore al diametro di 1/3), oppure potrebbe essere dovuto a un sovraccarico o all'interruzione dell'alimentazione al circuito.
Sebbene questo circuito possa tollerare un momento di corrente in ingresso di 20-30 A, ma non supera 15 A quando lavoro sicuro, puoi facilmente aggiungere un amperometro tra l'alimentatore e la scheda del driver del riscaldamento ma monitorare sempre il sovraccarico di corrente.
Questo circuito non solo può eseguire il riscaldamento a induzione, il tubo di rame nel trasformatore ad alta frequenza, è un potente inverter.
1, Per aumentare il dissipatore di calore utilizzando un substrato personalizzato spesso fino a 8,5 mm!
La capacità di raffreddamento è molto potente.
2, Utilizzando i pilastri M4, febbre più piccola, più efficiente.

Il pacchetto include:

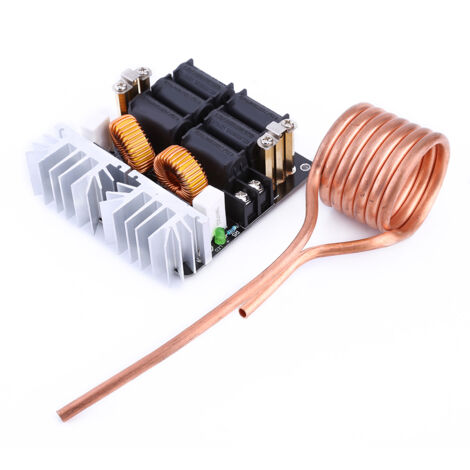

1 x pannello riscaldante a induzione a bassa tensione ZVS
1 x ottone

Lista dei pacchetti:

1 pannello riscaldante a induzione a bassa tensione ZVS
1 x ottone
