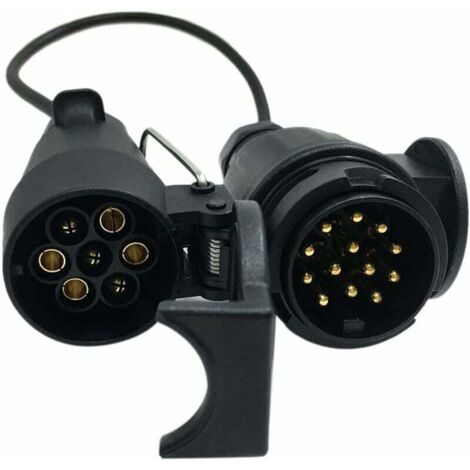

-Rimorchio da 7 a 13 pin da 12 V con adattatore per cavo, connettore per cavo, spina e presa per gancio di traino

Specifiche:
Tipo di articolo: Spina e prese elettriche
Nome articolo: Adattatore da 7 a 13 pin
Colore: Nero
Materiale: ABS + Rame
Tensione: 12 V
Lunghezza cavo: 42 m / Diametro filo: 7 x 0,5 mm / Diametro linea: 6,4 mm
Dimensioni confezione: 15 x 10 x 8 pollici / 6 x 4 x 3,2 pollici
Peso confezione: 300 g / 10,6 once

Contenuto della confezione:
1 * Spina per rimorchio da 7 a 13 pin

Configurazione cablaggio:
Collegamenti illuminazione a 7 pin - Funzione filo nero 12 N
PIN 1 - Filo giallo (Indicatore di direzione sinistro/H)
PIN 2 - Filo blu (Luce fendinebbia posteriore)
PIN 3 - Filo bianco (Terra ritorno)
PIN 4 - Filo verde (Indicatore di direzione destro/orizzontale)
PIN 5 - Filo marrone (Luce posteriore destra/orizzontale e luce targa)
PIN 6 - Filo rosso (Luci di stop)
PIN 7 - Filo nero (Luce posteriore sinistra/orizzontale e luce targa)
Collegamento illuminazione a 13 pin - Funzione cavo
PIN 1 - Filo giallo (Indicatore di direzione sinistro)
PIN 2 - Filo blu (Fendinebbia)
PIN 3 - Filo bianco (ritorno massa)
PIN 4 - Filo verde (Indicatore di direzione destro)
PIN 5 - Filo marrone (Luce di posizione destra)
PIN 6 - Filo rosso (Luci di stop/stop)
PIN 7 - Filo nero (Luce posteriore sinistra/laterale)
PIN 8 - Filo rosa (Luce di retromarcia)
PIN 9 - Filo arancione (Alimentazione batteria permanente 12 V)
PIN 10 - Grigio filo (accensione 12V inserita (carica batteria o frigorifero))
Pin 11 - filo nero (terra per il terminale 10)
Pin 12 - filo bianco/blu (normalmente non utilizzato)
Pin 13 - filo bianco/rosso (terra per il terminale 9)

Nota: se questo non è il colore standard del cablaggio, dovresti annotare il numero di pin per filo prima di rimuovere la vecchia spina e semplicemente collegare la nuova spina nello stesso modo.
