Descrizione generale

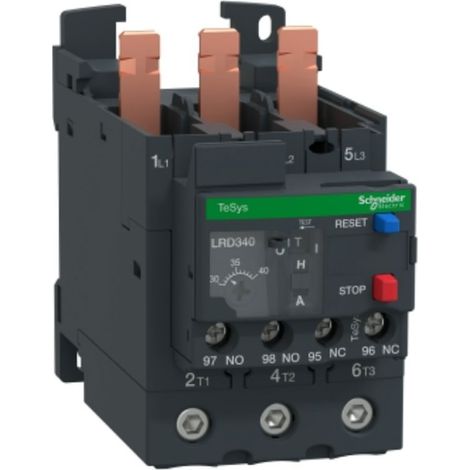

Il Relè Termico Telemecanique TeSys LRD 25-40A LRD340 è un dispositivo di protezione per motori, progettato per garantire la sicurezza e l'affidabilità nel funzionamento. Questo relè di sovraccarico termico differenziale è ideale per applicazioni industriali e commerciali, proteggendo i motori fino a 18,5 kW a 400V. È dotato di una protezione da squilibrio di fase e offre un campo di regolazione della protezione termica compreso tra 30 e 40 A.Specifiche tecniche
- Tensione nominale di impiego [Ue]: 690 V CA
- Frequenza di rete: 0...400 Hz
- Classe di sgancio per sovraccarico termico: classe 10A
- Soglia di sgancio: 1,14 +/-0,06 Ir
- Corrente termica convenzionale in aria [Ith]: 5A
- Dimensioni: Altezza 70 mm, larghezza 55 mm, profondità 123 mm
- Peso: 0,375 kg
- Temperatura ambiente di funzionamento: -20…60 °C
- Temperatura di stoccaggio: -60/+70 °C
- Grado di protezione: IP20
- Resistenza dielettrica: 1,89 kV a "50 Hz"
Compatibilità e accessori
- Montaggio diretto sui morsetti inferiori di un contattore TeSys LC1D40A-D65A
- Supporto di montaggio: Piastra con accessori specifici, Rail con accessori specifici, sotto il contattore
Installazione
- Connessioni: morsetti di fissaggio a vite per circuito di controllo (2 cavi 1…2,5 mm² flessibile senza terminazione cavo)
- Connettori EverLink per viti BTR per circuito di potenza (1 cavo 1…35 mm² flessibile senza terminazione cavo)
- Coppia di serraggio: 1,7 Nm per circuito di controllo, 5 Nm per circuito di potenza
Utilizzo
Il Relè Termico Telemecanique TeSys LRD340 è progettato per proteggere i motori da sovraccarichi e squilibri di fase. È dotato di pulsanti di test e reset manuali, oltre a un selettore per il reset manuale o automatico, garantendo un controllo semplice e immediato.Altre informazioni
- Calibro del fusibile associato: 4 A gG per circuito segnalazione
- Sensibilità mancanza di fase: Corrente di sgancio 130 % di Ir su due fasi
- Tenuta al fuoco: V1 conforme a UL 94
- Certificato secondo diversi standard (IEC, UL, CSA, CCC, EAC) per uso in ambienti marittimi
- Conforme a Green Premium (RoHS/REACH)
