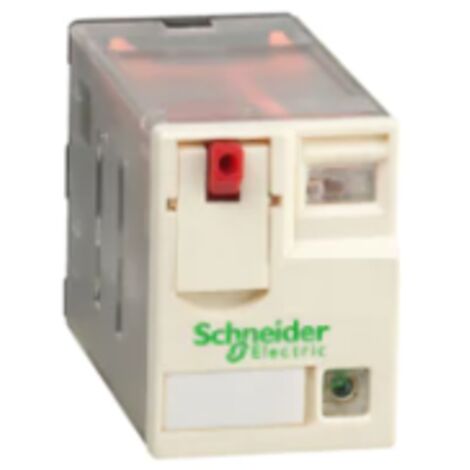

Schneider RXM4AB2F7 Zelio RXM - Relè di potenza miniaturizzato - 4OF - 120VAC - LED

Presentazione Gamma prodotto Zelio Relay nome gamma Miniatura Tipo di prodotto o componente Rele' estraibile Nome dispositivo RXM Composizione e tipologia contatti 4 OC tensione di comando [Uc] 120 V CA 50/60 Hz Corrente termica convenzionale in cassetta [Ithe] 6 A a -40…55 °C LED di stato Con Tipo di controllo Lockable test button coefficiente di utilizzo 20 % Caratteristiche tecniche forma del pin Piatto Tensione nominale di isolamento [Ui] 250 V conforme a IEC 300 V conforme a CSA 300 V conforme a UL Tensione nominale di tenuta ad impulso [Uimp] 2,5 kV durante 1,2/50 µs Materiale contatti AgNi Corrente nominale di impiego [Ie] 3 A a 28 V (DC) NC conforme a IEC 3 A a 250 V (AC) NC conforme a IEC 6 A a 28 V (DC) NO conforme a IEC 6 A a 250 V (AC) NO conforme a IEC 6 A a 277 V (AC) conforme a UL 8 A a 30 V (DC) conforme a UL massima tensione di commutazione 250 V conforme a IEC resistive rated load 6 A a 250 V CA 6 A a 28 V DC massima capacita' di commutazione 1500 VA/168 W capacita' di commutazione minima 170 mW a 10 mA, 17 V tasso di funzionamento <= 1200 cicli/ora sotto carico <= 18000 cicli/ora a vuoto Durata meccanica 10000000 cicli durata elettrica 100000 cicli per resistivo carico average coil consumption in VA 1,2 a 60 Hz assorbimento medio in VA 1,2 VA a 60 Hz soglia tensione di ricaduta >= 0,15 Uc operate time 20 ms release time 20 ms average coil resistance 3630 Ohm a 20 °C +/- 15 % limiti tensione di esercizio nominale 96...132 V CA Dati di affidabilita' sicurezza B10d = 100000 categoria di protezione RT I livelli di test Livello A posizione di funzionamento Qualunque posizione Altezza totale CAD 82,8 mm Profondita' totale CAD 80,35 mm peso prodotto 0,037 kg Presentazione dispositivo Prodotto completo Ambiente resistenza dielettrica 1300 V CA tra contatti con micro disconnection isolamento 2000 V CA tra bobina e contatto 2000 V CA tra poli Certificazioni prodotto CE CSA RoHS REACH Lloyd's UL GOST Norme di riferimento CSA C22.2 No 14 UL 508 EN/IEC 61810-1 Temperatura di stoccaggio -40…85 °C temperatura ambiente di funzionamento -40…55 °C resistenza alle vibrazioni 3 gn, ampiezza = +/- 1 mm (f = 10…150 Hz)5 cycles in operation 5 gn, ampiezza = +/- 1 mm (f = 10…150 Hz)5 cicli non operativi Grado di protezione IP IP40 conforme a EN/IEC 60529 tenuta agli urti 10 gn per in funzionamento 30 gn per non funzionante Grado di inquinamento 2 Confezionamenti Peso imballo 1 0,035 kg Altezza imballo 1 0,310 dm Larghezza imballo 1 1,030 dm Lunghezza imballo 1 1,250 dm Sostenibilita' dell'offerta Stato offerta sostenibile Prodotto Green Premium REACh senza SVHC Sì Direttiva RoHS UE Conformita' proattiva (prodotto al di fuori dell'ambito legale di RoHS Unione europea) EU RoHS Dichiarazione Privo di metalli pesanti tossici Sì Senza mercurio Sì Informazioni esenzioni RoHS Sì Regolamento RoHS della Cina Dichiarazione RoHS della Cina Informazioni ambientali Profilo ambientale del prodotto WEEE Nei mercati dell'Unione Europea il prodotto deve essere smaltito in base a un metodo differenziato specifico e non tra i normali rifiuti. Prodotto eccellente, realizzato con materiali di alta qualita' e pensato per durare nel tempo.
