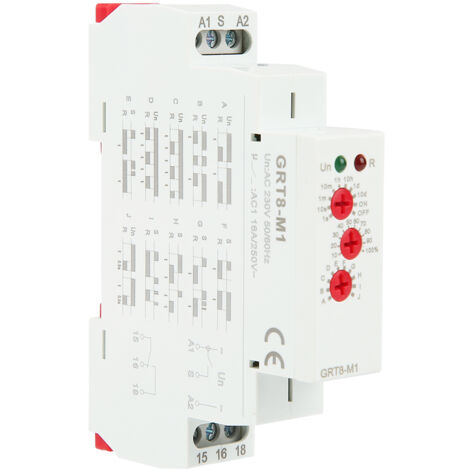

Relè temporizzato multifunzionale SUNXURY GRT8-M1, relè temporizzato, con 10 funzioni, montaggio su guida DIN, CA 230 V

1. Questo è un relè temporizzato multifunzionale, il cui ritardo può essere regolato tramite la manopola del pannello.

2. Materiali ignifughi. Dopo il test di combustione, non sono cadute particelle e le fiamme rimanenti si sono rapidamente spente, rendendo il prodotto più sicuro da usare. Utilizzo.

3. Con 10 tipi di funzioni di ritardo, tra cui ritardo di accensione, ritardo di spegnimento, ritardo di ciclo, ecc.

4. Intervallo di temporizzazione molto ampio da 0,1 secondi a 10 giorni.

5. Lo stato di funzionamento del relè è indicato da indicatori LED.

6. Con un volume molto ridotto, questo relè può essere montato su una guida DIN da 35 mm.

7. Questo relè a ritardo può essere utilizzato per apparecchiature industriali, controllo dell'illuminazione, controllo degli elementi riscaldanti, controllo del motore, controllo della ventola, ecc.

Tensione di alimentazione nominale: CA 230 V (50-60 Hz)

Terminale di alimentazione: A1-A2

Consumo energetico: CA massimo 6 VA/1,3 W

Metodo di impostazione: Manopola

Precisione di impostazione: 10%

Indicatore di alimentazione: LED verde

Intervallo di ritardo: 0,1 s-10 giorni, normalmente aperto, normalmente chiuso

Precisione di ripetizione: 0,2%

Errore di fluttuazione della temperatura: 0,05%/℃, a = 20

Contatto di uscita: 1 x SPDT, 250 V CA/24 V CC

Potenza di commutazione minima: 500 mW

Indicazione relè di uscita: LED rosso

Ripristino ritardo: massimo 200 ms

Temperatura di funzionamento: -20℃~55℃

Metodo di montaggio: guida DIN da 35 mm

Altitudine di montaggio: <2000 m

Peso: circa 75 g/2,6 oz

Relè temporizzato GRT8‑M1

Schema della scatola di cablaggio:

15-18 è generalmente aperto, 15-16 è generalmente chiuso, la modalità di funzionamento è impostata su e-mode, che si attiva dopo che la connessione di trigger è stata chiusa, 15-18 è chiuso e 15-16 è separato e il ritardo inizia dopo che la connessione di trigger è stata separata.

Quando è il momento di ripristinare il relè, 15-18 è aperto e 15-16 è chiuso.
