REGUDIS W-HTE, BRASE AU Ni, 12 l/min.

OVENTROP Stazione di utenza elettronica Regudis W-HTE Campo di potenza 1, 12 l/min, scambiatore di calore saldato in rame, Sigillatura totale Sealix(R), 1344050

• Produttore: Oventrop
• Numero articolo: 1344050

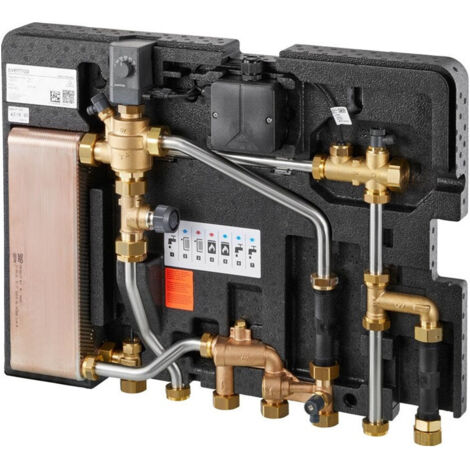

Stazione appartamento elettronica Regudis W-HTE Campo di potenza 1, 12 l/min, scambiatore di calore brasato in rame, sigillatura completa Sealix(R)

La sottostazione d'appartamento Regudis W-HTE con regolazione elettronica premontata in fabbrica e scambiatore di calore a piastre in acciaio inox saldo-brasato a rame completamente sigillato consente l'alimentazione efficiente dal punto di vista energetico e igienica di un appartamento con acqua potabile calda e fredda nonché acqua di riscaldamento. Montata su un guscio inferiore termoisolato, per montaggio a parete da incasso o a vista. Tubi in acciaio inox 1.4404, raccordi in ottone. Un isolamento termico opzionale riduce la dispersione termica e, grazie alla disposizione separata delle tubazioni calde da quelle fredde, impedisce il riscaldamento dell'acqua fredda. Gli elementi a innesto integrati nel guscio superiore isolante consentono aperture per contatori dell'acqua, contabilizzatori di calore e per lo scambiatore di calore, al fine di garantire un rapido raffreddamento dello scambiatore di calore dopo un prelievo. Con l'isolamento termico opzionale non viene superata la profondità di montaggio di 110 mm. Tutte le parti a contatto con il fluido sul lato acqua potabile sono in ottone, acciaio inox 1.4401 e 1.4404 e materiali plastici approvati per l'acqua potabile. Grazie alla disposizione asimmetrica delle piastre in acciaio inox dello scambiatore di calore e alla struttura della stazione ottimizzata per le perdite di carico, la stazione consente un funzionamento particolarmente efficiente e portate di acqua calda di 11-21 l/min (gamma di potenza 1) con aumenti di temperatura di 0-15 K (secondo la procedura di prova SPF). In questo modo le portate di erogazione e gli aumenti di temperatura possono essere adattati individualmente ai parametri dell'impianto presenti. Grazie ai ridotti incrementi di temperatura, la stazione è particolarmente adatta al funzionamento in sistemi a bassa temperatura. La regolazione elettronica adattiva si adatta autonomamente alle condizioni di funzionamento dell'intero sistema. La temperatura dell'acqua potabile impostata viene regolata costantemente, indipendentemente dalle temperature di sistema, dai rapporti di perdita di carico e dalle portate di prelievo richieste. Grazie alla commutazione di priorità a richiesta della valvola di regolazione multifunzione, viene garantita una distribuzione intelligente dell'energia per il riscaldamento dell'acqua potabile e per l'alimentazione termica di un'unità abitativa. In modalità di riscaldamento, la regolazione della pressione differenziale integrata della valvola di regolazione assicura un'efficiente distribuzione del calore tra le varie stazioni. Il bilanciamento idraulico nella rete di tubazioni verso la stazione risulta quindi superfluo. In caso di interruzione di corrente si attiva una modalità failsafe. Nella modalità failsafe, il servocomando chiude la valvola di regolazione per impedire un riscaldamento incontrollato dell'acqua potabile. Tramite un LED di stato viene visualizzato lo stato di funzionamento attuale della stazione. Lo scambiatore di calore a piastre in acciaio inox saldo-brasato a rame è completamente sigillato con biossido di silicio sul lato primario e secondario. Grazie alla struttura superficiale ottimizzata si riducono il rischio di calcificazione e i depositi. La resistenza ai fluidi sul lato primario e secondario viene migliorata. Grazie alla sigillatura completa, lo scambiatore di calore può essere impiegato in regioni critiche per l'acqua potabile con elevata conduttività elettrica >500 myS/cm e un contenuto di cloruri >100 mg/l. Si raccomanda una verifica esatta dei materiali utilizzabili sulla base di un'analisi dell'acqua potabile e delle schede informative fornite dal produttore. Inoltre, grazie alla superficie completamente sigillata, lo scambiatore di calore completamente sigillato previene la migrazione di metalli nell'acqua potabile e nell'acqua di riscaldamento. La stazione base Regudis W-HTE può essere ampliata individualmente con le seguenti funzioni con risparmio di tempo grazie a un concetto di montaggio modulare Plug and Play:

circuito di riscaldamento miscelato (modulo di regolazione della temperatura di mandata)
alimentazione contemporanea di un circuito di riscaldamento diretto e di uno miscelato (raccordo per circuito di riscaldamento)
Ricircolo acqua calda sanitaria (modulo ricircolo acqua calda sanitaria)
riscaldamento supplementare elettrico dell'acqua potabile (modulo scaldacqua istantaneo)
Separazione di sistema del circuito di riscaldamento lato abitazione dal circuito di riscaldamento lato edificio (modulo di separazione del circuito di riscaldamento Duo)

La stazione d'appartamento Regudis W-HTE è composta dai seguenti componenti:

Scatola di connessione per alimentazione elettrica, tensione di alimentazione 230 V AC, corrente nominale 50 mA, tensione di uscita 5 V DC, corrente nominale di uscita 1200 mA, grado di protezione IP 65, classe di isolamento II, categoria di sovratensione III, temperatura ambiente da 0 a 60 C
Servocomando con regolazione integrata della temperatura dell'acqua potabile 40-70 C, temperatura ambiente max. da 0 a 60 C, potenza assorbita da 0,15 a 3 W, grado di protezione IP 54, tensione di ingresso 5 V DC
Sensore di portata (consente il rilevamento della portata a partire da 1 l/min)
Valvola di sfiato nel circuito di riscaldamento
Valvola di regolazione multifunzione per portate elevate con regolatore di pressione differenziale integrato e commutazione a priorità controllata dal fabbisogno per la produzione di acqua calda sanitaria
Valvola di scarico nel circuito di riscaldamento
Valvola di zona per la regolazione del circuito di riscaldamento
Valvola di scarico nel circuito di riscaldamento con filtro raccoglitore d'impurità
scambiatore di calore a piastre in acciaio inox saldobrasato in rame 1.4401/1.4404 a tenuta completa
Sensore di temperatura per acqua calda sanitaria PT1000
Possibilità di collegamento del modulo di ricircolo dell'acqua potabile G 1
Tronchetto di dima per contatore di calore G 3/4, 110 mm
Raccordo dima per contatore acqua G 3/4, 110 mm
Attacco per set di regolazione mantenimento temperatura M 22 x 1
Inserto filtro nella mandata del riscaldamento
Attacco sulla mandata del riscaldamento per sensore di temperatura del contatore di calore M 10 x 1,0

Messa in funzione dell'impianto su richiesta Dati di potenza acqua potabile:Potenza ACS scambiatore di calore: 30-58 kW (campo di potenza 1) a 50-65 C primario, e 10 C/50 C secondario Portata di erogazione: 11-21 l/min (secondo procedura di prova SPF) Perdita di carico secondario: 350-1150 mbar (senza KWZ)Dati di potenza riscaldamento:Potenza termica 14 kW, delta T 20 K Max. 600 l/h max. pressione differenziale 2,0 bar min. pressione differenziale 150 mbar Perdita di carico primario : 150-350 mbar (senza WMZ)Generale:max. pressione d'esercizio: 10 bar Tmax (primario): 90 C Temperatura ambiente: da 2 a 35 C LxAxP (senza valvole a sfera): 600 x 455 x 110 mm Interasse dei collegamenti: 65 mm Interasse dalla parete: 26,5 mm Peso: 7,7 kg Ampia gamma di accessori:Modulo di regolazione della temperatura di mandata per riscaldamento a pannelli radianti, raccordo circuito di riscaldamento, modulo di ricircolo acqua potabile, modulo scaldacqua istantaneo, modulo di separazione circuito di riscaldamento Duo, guscio isolante termico superiore, set di regolazione mantenimento temperatura, dima di lavaggio e montaggio, fascetta di messa a terra, set di collegamento e intercettazione, cassette da incasso, cassette a parete, telaio d'ispezione, calotta a parete Regubox Exklusiv
