Informazioni sul prodotto
Descrizione

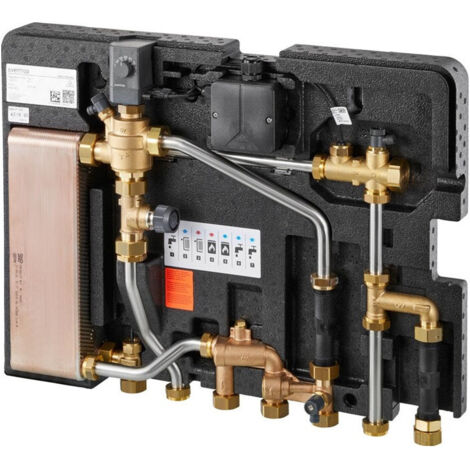

OVENTROP Stazione di appartamento elettronica Regudis W-HTE Campo di potenza 2, 18 l/min, Scambiatore di calore brasato in rame, sigillatura completa Sealix(R), 1344051
- Produttore: Oventrop
- Numero articolo: 1344051
Stazione elettronica per appartamento Regudis W-HTE Campo di potenza 2, 18 l/min, scambiatore di calore saldato in rame, sigillatura completa Sealix(R)
La sottostazione d'utenza Regudis W-HTE con regolazione elettronica premontata in fabbrica e scambiatore di calore a piastre in acciaio inox saldobrasato in rame e completamente sigillato consente l'alimentazione efficiente dal punto di vista energetico e igienica di un appartamento con acqua potabile calda e fredda nonché acqua di riscaldamento. Montata su un guscio inferiore termoisolante, per montaggio a parete a incasso o a vista. Tubazioni in acciaio inox 1.4404, raccordi in ottone. Un isolamento termico opzionale riduce la dispersione di calore e impedisce il riscaldamento dell'acqua fredda grazie alla disposizione separata delle tubazioni calde da quelle fredde. Gli elementi a innesto integrati nel guscio isolante superiore consentono aperture per contatori dell'acqua, contatori di calore e per lo scambiatore di calore, al fine di garantire un rapido raffreddamento dello scambiatore di calore dopo un prelievo. Con l'isolamento termico opzionale la profondità di montaggio di 110 mm non viene superata. Tutte le parti a contatto con il fluido sul lato acqua potabile sono realizzate in ottone, acciaio inox 1.4401 e 1.4404 e materie plastiche omologate per acqua potabile. Grazie alla disposizione asimmetrica delle piastre in acciaio inox dello scambiatore di calore e alla struttura della stazione ottimizzata per le perdite di carico, la stazione consente un funzionamento particolarmente efficiente e portate di acqua calda di 15-25 l/min (gamma di potenza 2) con sovratemperature di 0-15 K (secondo la procedura di prova SPF). In questo modo le portate di erogazione e le sovratemperature possono essere adattate individualmente ai parametri dell'impianto esistente. Grazie ai bassi aumenti di temperatura, la stazione è particolarmente adatta per il funzionamento in impianti a bassa temperatura. La regolazione elettronica adattiva si adatta autonomamente alle condizioni di esercizio dell'intero impianto. La temperatura dell'acqua potabile impostata viene regolata in modo costante, indipendentemente dalle temperature di sistema, dai rapporti di perdita di carico e dalle portate di prelievo richieste. Grazie alla commutazione di priorità a fabbisogno della valvola di regolazione multifunzione, viene garantita una distribuzione intelligente dell'energia per il riscaldamento dell'acqua potabile e per l'alimentazione termica di un'unità abitativa. In modalità riscaldamento, la regolazione integrata della pressione differenziale della valvola di regolazione garantisce un'efficiente distribuzione del calore tra le varie stazioni. Il bilanciamento idraulico nella rete di tubazioni verso la stazione risulta quindi superfluo. In caso di interruzione di corrente si attiva una modalità Failsafe. Nella modalità Failsafe, l'attuatore chiude la valvola di regolazione per impedire un riscaldamento incontrollato dell'acqua potabile. Un LED di stato indica lo stato di funzionamento attuale della stazione. Lo scambiatore di calore a piastre in acciaio inox saldobrasato in rame è completamente sigillato con biossido di silicio sul lato primario e secondario. Grazie alla struttura superficiale ottimizzata, il rischio di calcificazione si riduce e i depositi vengono limitati. La resistenza ai fluidi sul lato primario e secondario viene migliorata. Grazie alla sigillatura completa, lo scambiatore di calore può essere impiegato in aree con acqua potabile critica ad elevata conducibilità elettrica >500 myS/cm e un contenuto di cloruri >100 mg/l. Si raccomanda una verifica esatta dei materiali utilizzabili sulla base di un'analisi dell'acqua potabile e delle schede informative fornite dal produttore. Lo scambiatore di calore completamente sigillato previene inoltre, grazie alla superficie sigillata, la migrazione di metalli nell'acqua potabile e nell'acqua di riscaldamento. La stazione base Regudis W-HTE può essere ampliata individualmente con un risparmio di tempo grazie a un concetto di montaggio modulare Plug and Play con le seguenti funzioni:circuito di riscaldamento miscelato (modulo di regolazione della temperatura di mandata)
alimentazione contemporanea di un circuito di riscaldamento diretto e di uno miscelato (raccordo per circuito di riscaldamento)
Ricircolo acqua calda sanitaria (modulo ricircolo acqua calda sanitaria)
riscaldamento supplementare elettrico dell'acqua potabile (modulo scaldacqua istantaneo)
Separazione di sistema del circuito di riscaldamento lato abitazione dal circuito di riscaldamento lato edificio (modulo di separazione del circuito di riscaldamento Duo)
La stazione d'appartamento Regudis W-HTE è composta dai seguenti componenti:
Scatola di connessione per alimentazione elettrica, tensione di alimentazione 230 V AC, corrente nominale 50 mA, tensione di uscita 5 V DC, corrente nominale di uscita 1200 mA, grado di protezione IP 65, classe di isolamento II, categoria di sovratensione III, temperatura ambiente da 0 a 60 C
Servocomando con regolazione integrata della temperatura dell'acqua potabile 40-70 C, temperatura ambiente max. da 0 a 60 C, potenza assorbita da 0,15 a 3 W, grado di protezione IP 54, tensione di ingresso 5 V DC
Sensore di portata (consente il rilevamento della portata a partire da 1 l/min)
Valvola di sfiato nel circuito di riscaldamento
Valvola di regolazione multifunzione per portate elevate con regolatore di pressione differenziale integrato e commutazione a priorità controllata dal fabbisogno per la produzione di acqua calda sanitaria
Valvola di scarico nel circuito di riscaldamento
Valvola di zona per la regolazione del circuito di riscaldamento
Valvola di scarico nel circuito di riscaldamento con filtro raccoglitore d'impurità
scambiatore di calore a piastre in acciaio inox saldobrasato in rame 1.4401/1.4404 a tenuta completa
Sensore di temperatura per acqua calda sanitaria PT1000
Possibilità di collegamento del modulo di ricircolo dell'acqua potabile G 1
Tronchetto di dima per contatore di calore G 3/4, 110 mm
Raccordo dima per contatore acqua G 3/4, 110 mm
Attacco per set di regolazione mantenimento temperatura M 22 x 1
Inserto filtro nella mandata del riscaldamento
Attacco sulla mandata del riscaldamento per sensore di temperatura del contatore di calore M 10 x 1,0
Messa in funzione dell'impianto su richiesta Dati di prestazione acqua sanitaria:resa ACS scambiatore di calore: 42-70 kW (gamma di potenza 2)a 50-65 C primario, e 10 C/50 C secondario Portata di erogazione: 15-25 l/min (secondo procedura di collaudo SPF) Perdita di carico secondario: 300-800 mbar (senza contatore acqua fredda)Dati di prestazione riscaldamento:potenza termica 14 kW, delta T 20 K Max. 600 l/h max. pressione differenziale 2,0 bar min. pressione differenziale 150 mbar Perdita di carico primario : 150-325 mbar (senza contatore di calore)Generale:max. pressione di esercizio: 10 bar Tmax (primario): 90 C Temperatura ambiente: da 2 a 35 C LxAxP (senza valvole a sfera): 600 x 455 x 110 mm Interasse dei raccordi: 65 mm Distanza interasse dalla parete: 26,5 mm Peso: 8,8 kg Ampia gamma di accessori:modulo di regolazione della temperatura di mandata per riscaldamento radiante, raccordo circuito di riscaldamento, modulo di ricircolo acqua sanitaria, modulo scaldacqua istantaneo, modulo separatore circuito di riscaldamento Duo, guscio isolante superiore, set di regolazione mantenimento temperatura, dima di lavaggio e montaggio, fascetta di messa a terra, set di collegamento e intercettazione, armadietti da incasso, armadietti a parete, telaio d'ispezione, copertura a parete Regubox Exklusiv
Caratteristiche
- MarcheOVENTROP
- Adatto per acqua potabileSi
- Scambiatore di caloreSi
- MaterialeRame
- Peso1000 g
- Tipo di scambiatore della caldaiaTermico
- Referenza ManoManoME28484094
- MMID684576595630
- Rif. costruttoreOventrop 1344051
- EAN4026755446937
