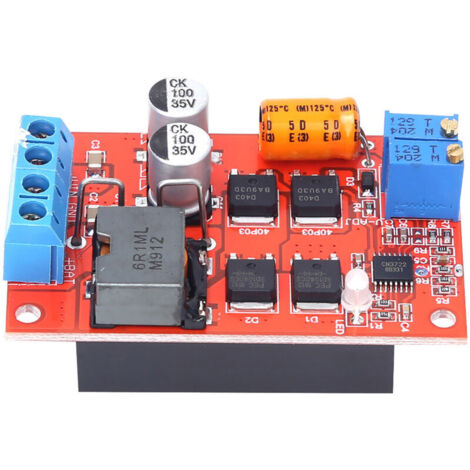

Regolatore di carica per pannelli solari 5A

1. I terminali di ingresso e uscita sono costituiti da un alimentatore switching lato alto con condensatori elettrolitici a bassa impedenza e alta frequenza (LOW ESR) per garantire l'ondulazione in uscita e filtrare efficacemente i guasti dell'alimentatore switching.
2. Inseguimento del punto di massima potenza solare MPPT, gestione automatica intelligente della carica, basso consumo energetico.
3. L'efficienza di conversione massima è del 93% e il valore massimo è del 95% a seconda delle condizioni di illuminazione.
4. Modalità di ricarica automatica intelligente a tre stadi. La corrente di carica solare auto-inseguita viene ridimensionata automaticamente.
5. Con una corrente a vuoto di 3 mA, anche la luce solare mattutina molto debole può attivarsi facilmente e automaticamente senza commutazione manuale.
6. Con protezione da inversione di polarità in ingresso. Il design a bassissima caduta di tensione impedisce esclusivamente la protezione da inversione di polarità per i transistor MOS e l'ingresso inverso non funziona.
7. Con protezione da riflusso in uscita. Previene efficacemente l'inversione di polarità del misuratore di carica della batteria durante la notte!

Specifiche:

Tipo di articolo: Regolatore per pannello solare
Tensione di ingresso: tensione di ingresso CC 8-28 V. (Nessun ingresso CA)
Tensione di uscita: trasmissione a variazione continua CC 5-26 V
La batteria da 6 V può caricare una batteria al litio da 12 V o 8,4 V, 12,6 V o 16,8 V
Batteria al litio ferro fosfato da 7,2 V, 10,8 V o 14,4 V
Batteria al litio serie 2-4, scheda di gestione della carica al litio ferro fosfato
Corrente di uscita: massimo 5 A
Indicatore di carica: Sì. I LED rosso e blu lampeggiano alternativamente. Spegnimento automatico.
Funzione: Inseguimento automatico del punto di massima potenza (MPPT), massimizzando l'utilizzo della ricarica solare.
Bassa tensione: 1 V (questo vale anche per i regolatori step-down; la tensione di ingresso deve essere almeno 1 V superiore alla tensione di uscita.)
Basso consumo energetico: Sì. Design a bassissima tensione per bassi consumi ed elevata efficienza, adatto professionalmente per pannelli solari.
Temperatura di esercizio: Grado industriale (da -40 °C a +85 °C)
Tasso di regolazione della carica: ±1%
Tasso di regolazione della tensione: ±0,5%
Connessione: Con terminale
Tensione: Regolabile. La tensione dei diversi moduli solari varia. Anche se la tensione non può essere regolata dal regolatore solare MPPT, può comunque essere utilizzata? La tecnologia di controllo utilizza uno schema di controllo del rapporto di efficienza di carica del misuratore di carica, che è generalmente circa il 30% superiore a un alimentatore step-down DC-DC MCU + PWM. Sfrutta appieno l'energia solare e funziona a bassa potenza. Ridurre le perdite di potenza! Questa funzione può impedire efficacemente che la tensione di carica del pannello solare venga scaricata lentamente e gradualmente dalla batteria.
Nota: il primo carico pre-regolerà la tensione di uscita. Monitorare attentamente la tensione della batteria per evitare sovraccarichi! Non utilizzare batterie al litio non protette!
Metodo di debug:
Passaggio 1: se la tensione viene emessa nel passaggio 2, collegare la cella solare e non caricare la batteria. Se non c'è uscita, ruotare lentamente la piccola uscita in senso antiorario fino a raggiungere la tensione di uscita MPPT.
Passaggio 2: ruotare la piccola uscita in senso antiorario fino a quando i LED rosso e blu lampeggiano, quindi regolare la tensione di uscita alla tensione di interruzione completa.
Passaggio 3: riparare la batteria scarica e monitorare la corrente di carica sull'amperometro del canale di uscita. Regolare il potenziometro fino a quando la corrente di carica non è al massimo.
Passaggio 4: riempire solo la batteria. Se la spia blu ruota in senso orario, aumentare la tensione di uscita fino a quando la spia rossa non si accende. Quindi, aumentare lentamente la tensione di uscita in senso antiorario fino a quando non si accende solo la spia blu. Utilizzare un multimetro per assicurarsi che la tensione di interruzione sia corretta per evitare sovraccarichi!
Metodo di trasferimento anziché utilizzare l'energia solare:
Passaggio 1: l'alimentatore ha regolato la tensione solare (ad esempio, 18 V).
Passaggio 2: se la tensione di uscita viene regolata in senso orario fino a quando non c'è più una tensione di uscita significativa, non collegare l'alimentatore al terminale di ingresso e non caricare la batteria. Quindi, ruotare lentamente in senso antiorario fino a quando la piccola trasmissione non ha la tensione di uscita corretta.
Passaggio 3: ridurre la tensione di uscita in senso antiorario fino a quando le spie rossa e blu lampeggiano, quindi regolare approssimativamente la tensione di uscita fino alla tensione di interruzione completa.
Passaggio 4: caricare solo la batteria. Se la spia blu ruota in senso orario, aumentare la tensione di uscita fino a quando la spia rossa non si accende. Quindi, ruotare lentamente la tensione di uscita in senso antiorario fino a quando non si accende solo la spia blu, quindi utilizzare un multimetro per assicurarsi che la tensione di interruzione sia corretta per evitare sovraccarichi!
Funzione della scheda di gestione della carica:
1. Monitorando il punto di massima potenza della cella solare, la corrente di uscita è superiore a quella del pannello solare, davvero ultra efficiente, supporta la ricarica solare ad alta corrente da 8-28 V, 100 W. Si consiglia di collegare ogni modulo del pannello solare in parallelo per aumentare la corrente di carica.
2. Tensione di uscita regolabile, controllo CC-CW automatico (può supportare una batteria al litio a cella singola o multipla, una batteria al litio-ferro-fosfato o una batteria al piombo-acido, LED ad alta potenza).

Contenuto della confezione:

1 regolatore per pannello solare

Nota:

Si prega di notare che i nuovi e vecchi tipi di questo prodotto verranno inviati in modo casuale, pertanto assicurarsi di non preoccuparsene prima di ordinare.
