Descrizione generale

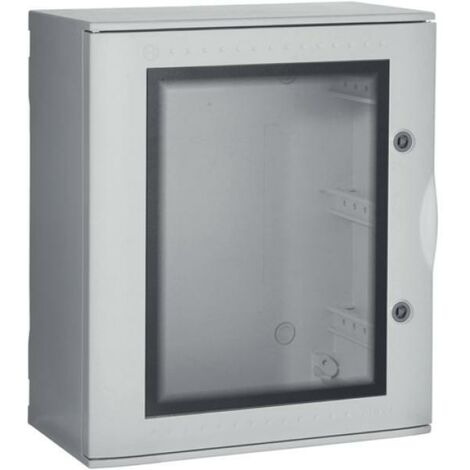

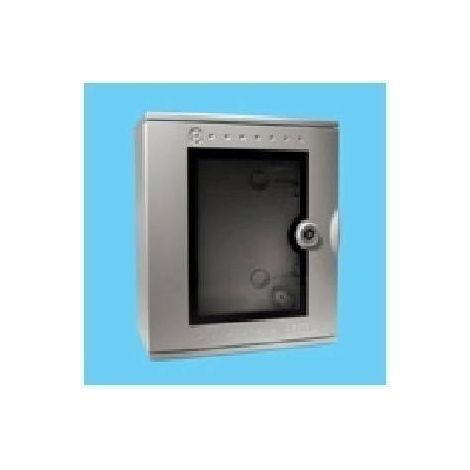

Quadro con oblò in vetroresina Bocchiotti VTR 03, linea Pedro, progettato per uso esterno. Questo quadro è dotato di 54 moduli disposti su tre file e offre un'eccellente protezione grazie al suo grado di protezione IP66 e alla resistenza agli impatti IK10. È realizzato in poliestere rinforzato con fibra di vetro e presenta una finitura di colore grigio RAL 7035.Specifiche tecniche
- Dimensioni (mm): A: 504, B: 434, C: 330, D: 240, E: 210, F: 40, F1: 67-94, G: 300, H: 393, I: 353, L: 485, M: 423, N: 555, O: 44, O1: 74, P: 48, P1: 75
- Potenza dissipabile: 72 W (con configurazione guide DIN + pannelli sfinestrati), 111 W (con piastra di fondo)
- Profondità: 210 mm
- Profondità interna: 180 mm
- Altezza: 503,7 mm
- Larghezza: 433,5 mm
- Spessore del materiale delle pareti laterali: 2 mm
- Temperatura d’esercizio: -25…60 °C
- Numero di blocco della porta: 2
- Numero di tasti: 2
- Numero di profilati: 3
Compatibilità e accessori
- Compatibile con il montaggio su guida DIN
- Accessori da acquistare separatamente (PDF allegato)
Installazione
Utilizzo
Altre informazioni
- Tipo di chiusura della porta: blocco con chiave triangolare maschio
- Tipo di copertura: porta cieca o trasparente
- Trattamento della superficie: non trattato
- Resistente agli ultravioletti: sì
- Senza alogeni: sì
- Grado di resistenza al filo incandescente secondo EN 60695-2-11: 960°C
- Classe di protezione isolamento: classe II
- Norme di riferimento: EN 60670-24, Direttiva Europea RAEE non interessato
