Descrizione generale

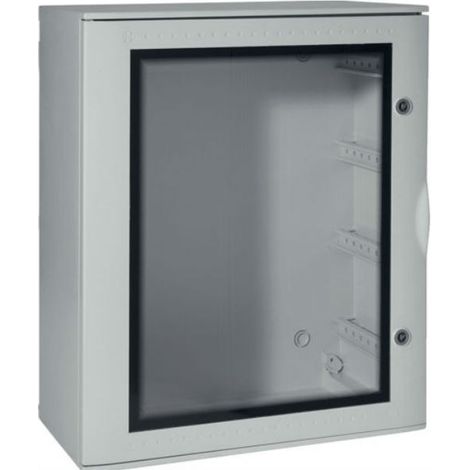

Quadro con oblò in vetroresina Bocchiotti VTR 05, linea Pedro, progettato per garantire un'elevata protezione e resistenza. Questo quadro è ideale per installazioni esterne e offre una configurazione versatile con 96 moduli disposti su quattro file.Specifiche tecniche
- Dimensioni (mm): A: 654, B: 543, C: 480, D: 348, E: 265, F: 40, F1: da 67 a 148, G: 405, H: 544, I: 462, L: 594, M: 573, N: 705, O: 44, O1: 74, P: 48, P1: 75
- Potenza dissipabile: 93 W (configurazione con guide DIN + pannelli sfinestrati), 132 W (configurazione con piastra di fondo)
- Grado di protezione: IP66
- Grado di resistenza agli impatti: IK10
- Colore: grigio RAL 7035
- Materiale: poliestere rinforzato con fibra di vetro
- Temperatura d’esercizio: -25…60 °C
- Spessore del materiale delle pareti laterali: 2 mm
- Classe di protezione isolamento: classe II
- Grado di resistenza al filo incandescente: 960°C
- Resistente agli ultravioletti: sì
- Senza alogeni: sì
Compatibilità e accessori
- Compatibile con il montaggio su guida DIN
- Accessoriabile: sì
- Piastra di montaggio inclusa: no
Installazione
- Modalità di fissaggio: sporgente
- Tipo di chiusura della porta: blocco con chiave triangolare maschio
- Numero di blocco della porta: 2
- Tipo di copertura: porta cieca o trasparente
- Serratura: con chiave
- Tipo di copertura: porta singola
Utilizzo
- Idoneo per uso esterno
Altre informazioni
- Norme di riferimento: EN 60670-24
- Direttiva Europea RAEE: non interessato
