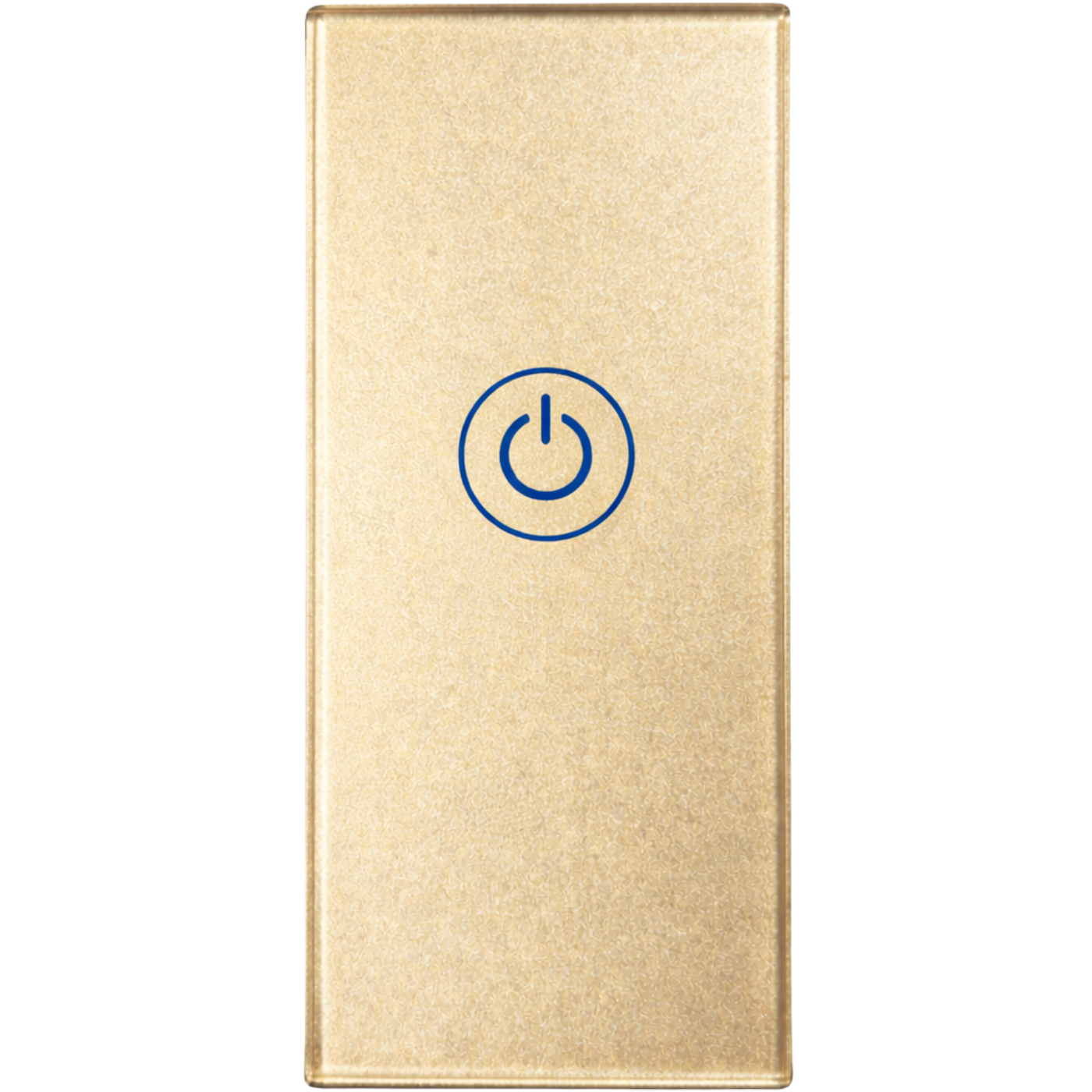

Pulsante di uscita a incasso S40

Il pulsante di uscita S40 di Spreest è una soluzione solida e affidabile per i sistemi di controllo accessi che consente un'apertura rapida e comoda della serratura elettrica collegata. Il dispositivo è dotato di chiara indicazione LED, che informa sulla prontezza per l'uso e sul corretto funzionamento del pulsante.

Progettato pensando alla durabilità ed estetica, il pulsante S40 è perfetto sia per strutture commerciali che private.

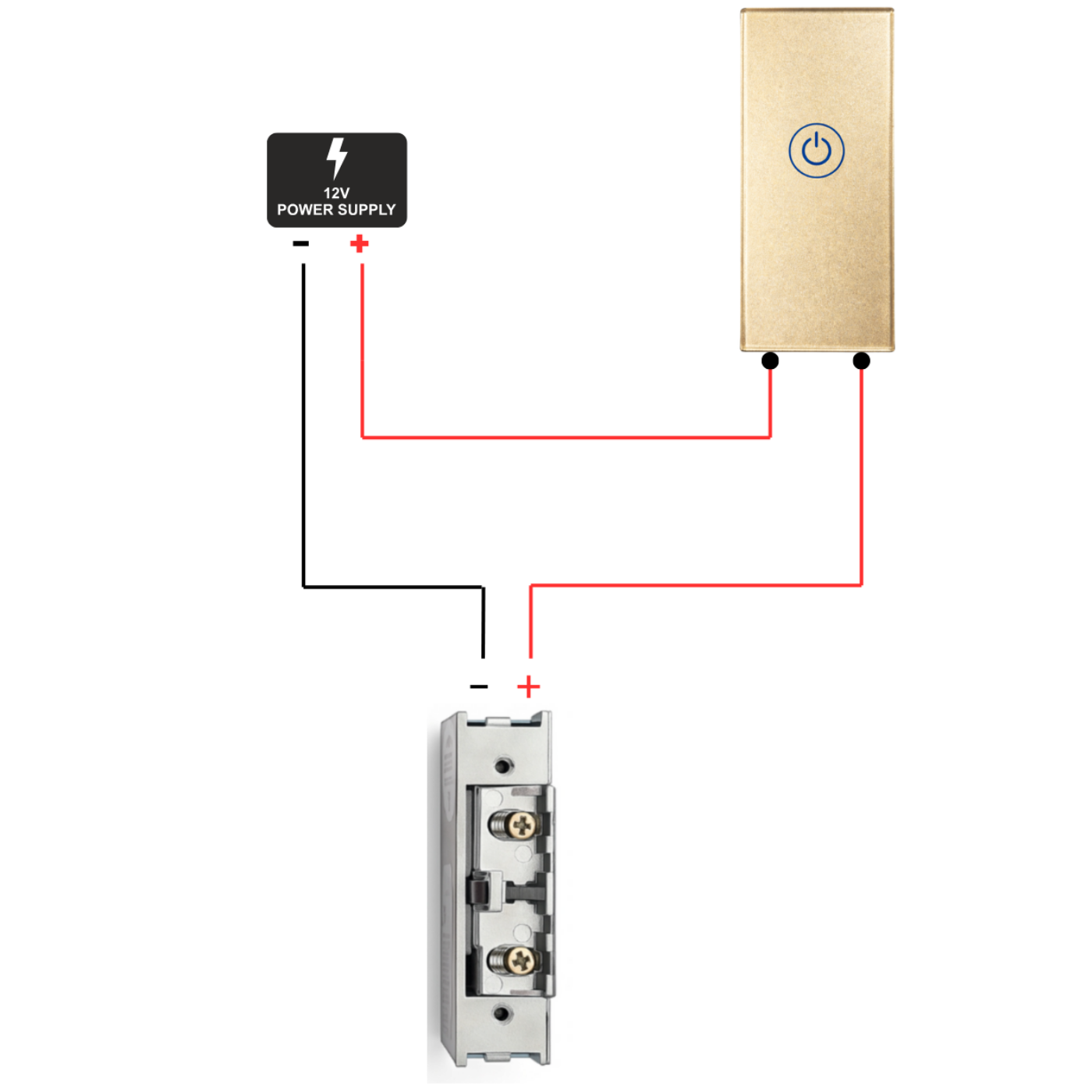

Schema di collegamento - Pulsante di uscita 12V

Il pulsante di uscita funziona come contatto NO (Normalmente Aperto) ed è utilizzato per sbloccare manualmente la serratura elettrica o elettromagnetica nei sistemi di controllo accessi.

Collegamento:

• COM → +12V dall'alimentatore
• NO → positivo (+) della serratura elettrica
• – della serratura elettrica → massa (GND) dell'alimentatore

Quando si preme il pulsante, il circuito si chiude e una tensione di 12V viene applicata momentaneamente alla serratura elettrica, provocandone lo sblocco.

Nota: L'indicazione LED potrebbe richiedere la corretta polarità dell'alimentazione (secondo le marcature sui terminali). Il LED non influisce sul funzionamento del contatto NO e ha solo uno scopo informativo.

Applicazione: Porte di uscita in case, uffici, aziende, scuole, palestre e altre strutture dotate di un sistema di controllo accessi.

• contatto momentaneo NO
• tensione 12V CC
• dritto Installazione
• Compatibile con la maggior parte delle serrature elettriche

Specifiche tecniche

• Tipo di contatto: NO, monostabile
• Tipo di prodotto: Pulsante di uscita esterno/interno
• Tensione di alimentazione: CC 9–12 V
• Consumo energetico: < 600 mA
• Intervallo di temperatura di funzionamento: -30°C a +60°C
• Intervallo di umidità: 20% – 80%
• Diodo LED: Sì (verde - pronto per il funzionamento, rosso - porta aperta)
• Colore: Oro
• Durata prevista: 100.000 pressioni
• Montaggio: Montaggio superficiale

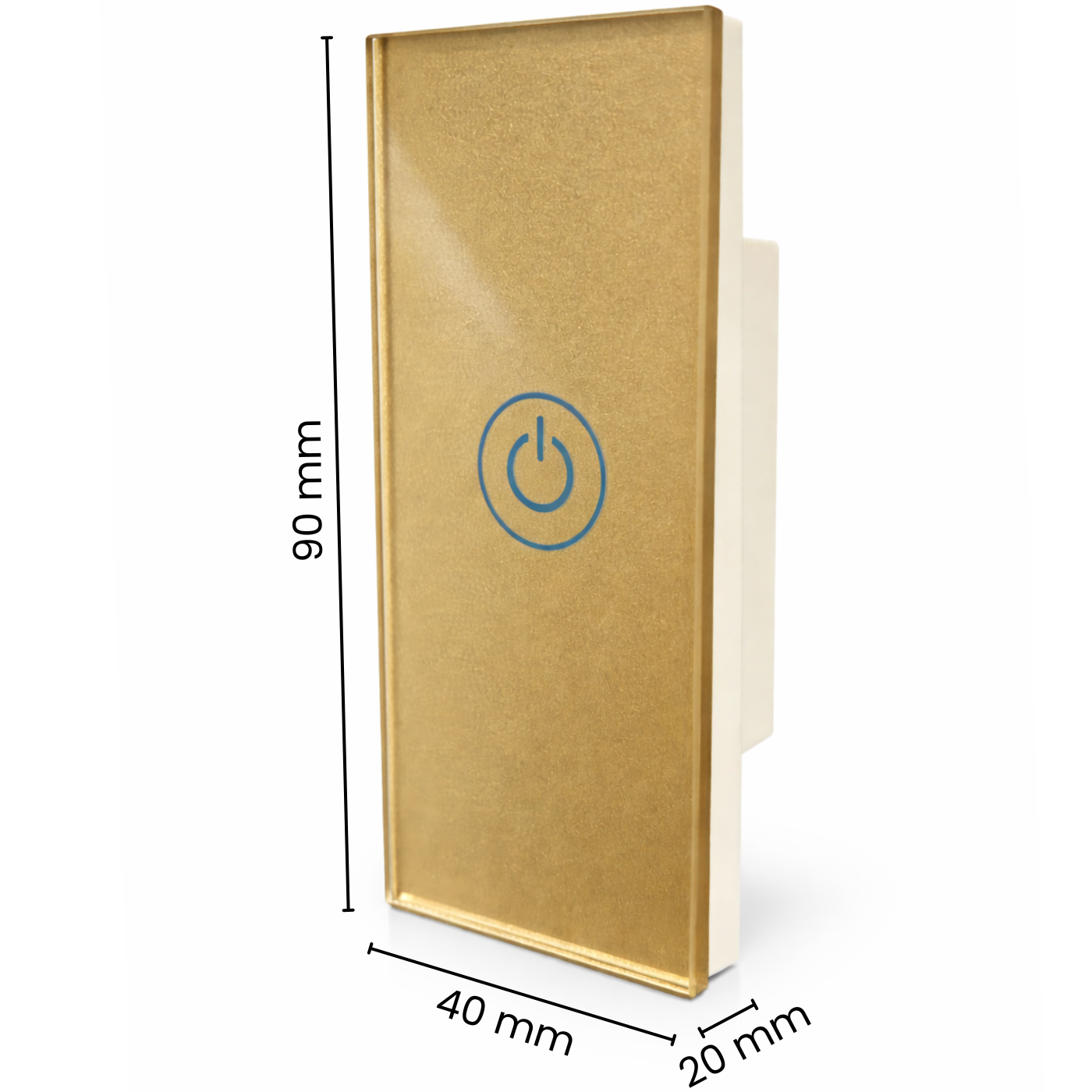

• Dimensioni: 90 x 40 x 20 mm
• Peso: 82 g

Il set include

• 1 pulsante di uscita S40
• 1 set di accessori di montaggio
• 1 manuale utente

Offriamo altri prodotti complementari per i sistemi di controllo accessi.
