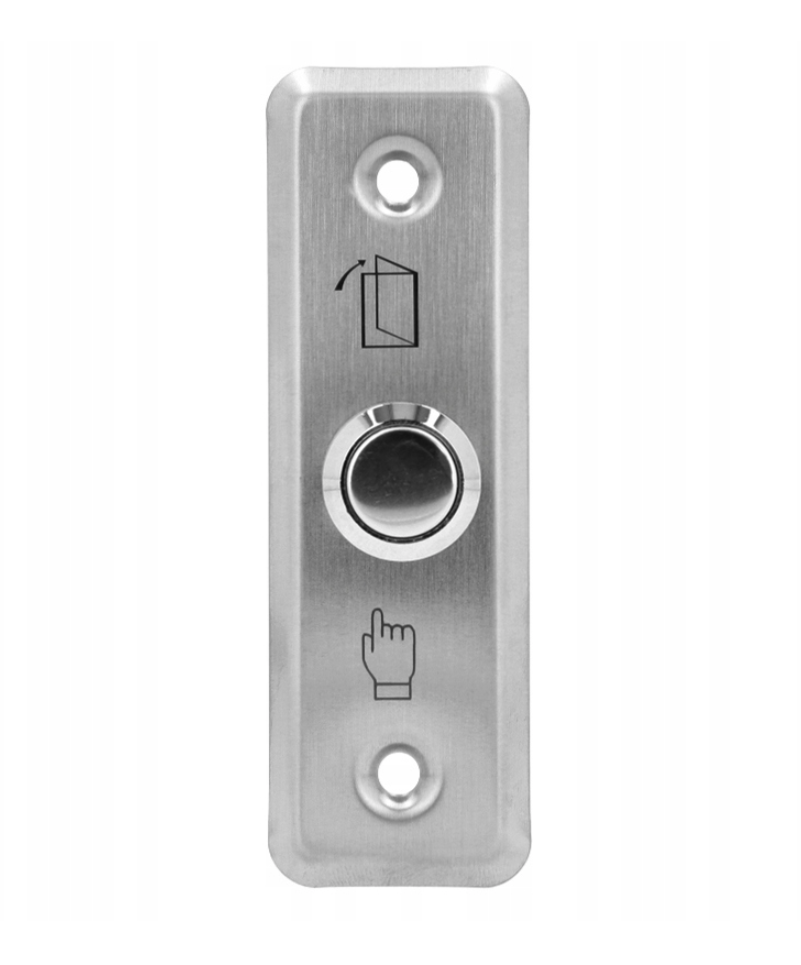

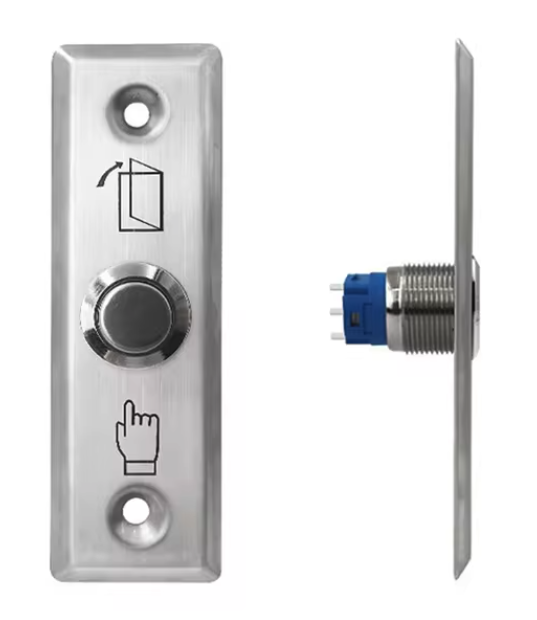

Pulsante di uscita a incasso S28

Il pulsante di uscita Spreest per sistemi di controllo accessi è una soluzione robusta e affidabile che consente un'apertura rapida e semplice della serratura elettrica collegata.

Progettato pensando alla durata e all'eleganza, questo pulsante è il complemento perfetto per qualsiasi sistema di controllo accessi.

Specifiche

• Tipo di contatto: NO, monostabile
• Tipo di prodotto: Pulsante di uscita esterno/interno
• Montaggio: Montaggio superficiale
• Capacità di carico del contatto: 3 A / 12-24 V CA/CC
• Materiale: Acciaio inossidabile
• Classe di protezione IP: IP40 (consigliato per interni utilizzo)
• Colore: Argento
• Durata prevista: 500.000 pressioni
• Peso: 0,03 kg

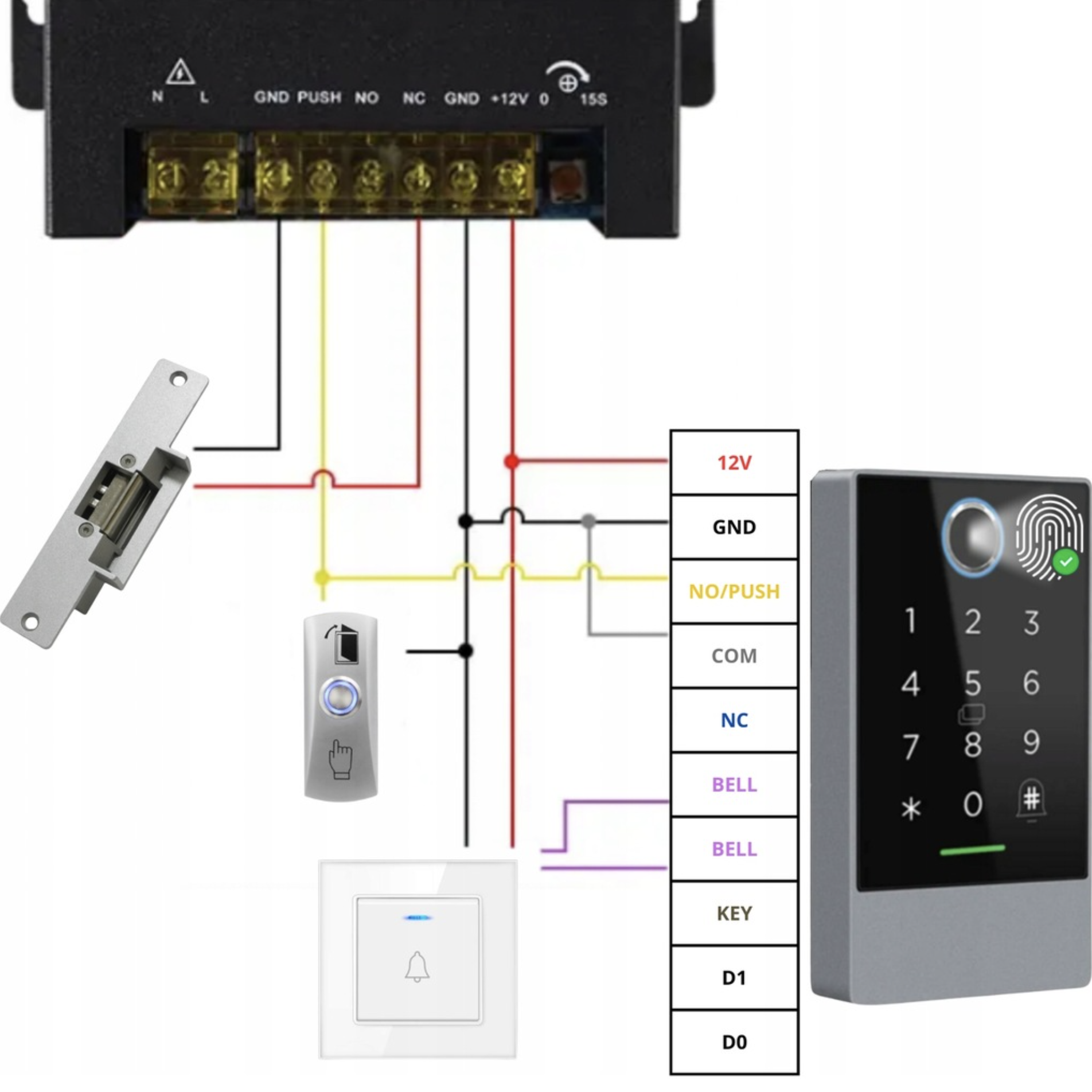

Esempio di scenario per l'integrazione di un pulsante di uscita con un sistema di controllo Controllo accessi

1. Collegamento dell'alimentazione:

Ingresso alimentazione: I fili di alimentazione fase (blu) e neutro (rosso) (CA 230 V 50 Hz) sono collegati ai connettori L e N del controller dell'alimentatore.

2. Collegamento della serratura elettrica:

Uscita NO (Normalmente Aperto): L'uscita NO (filo giallo) del controller dell'alimentatore è collegata a un'estremità della serratura elettrica.

Uscita COM (Comune): L'uscita COM (filo nero) del controller dell'alimentatore è collegata all'altra estremità della serratura elettrica. Quando attivato, il circuito si chiude, sbloccando il chiavistello elettrico.

3. Collegamento del pulsante di uscita:

Pulsante di uscita: Il pulsante di uscita (USCITA PORTA) è collegato ai connettori PUSH (cavo giallo) e GND (cavo nero) sul controller di alimentazione. Premendo il pulsante si apre la serratura, consentendo di uscire dalla stanza.

4. Collegamento della serratura a codice:

Alimentazione della serratura a codice: Le uscite +12V (cavo rosso) e GND (cavo nero) del regolatore di potenza sono collegate ai connettori corrispondenti della serratura a codice, fornendo alimentazione al dispositivo.

Controllo della serratura: Le uscite NO/PUSH (cavo giallo) e COM (cavo grigio) del regolatore di potenza sono collegate ai connettori corrispondenti della serratura a codice, consentendo di controllare la serratura utilizzando il codice inserito.

5. Collegamento di un campanello cablato:

Campanello: I fili del campanello sono collegati ai connettori BELL (filo viola) sul controller di alimentazione, che consentono un segnale acustico quando viene effettuato un tentativo di ingresso.

Il set include

• Pulsante 10B

Troverai altri prodotti complementari per i sistemi di controllo accessi.
